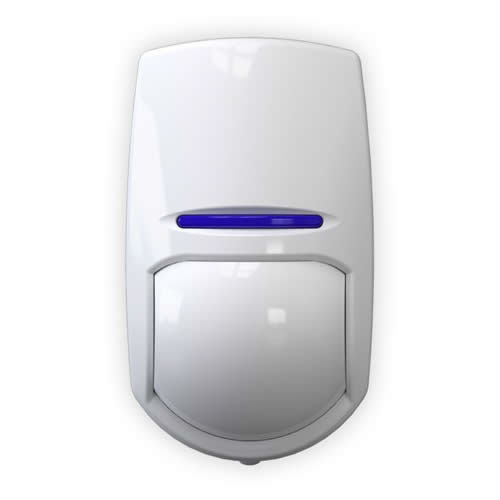

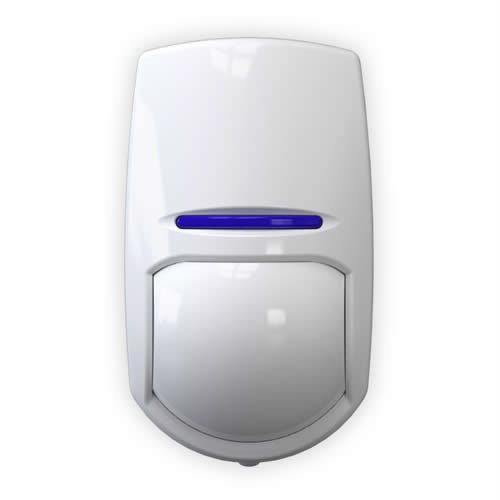

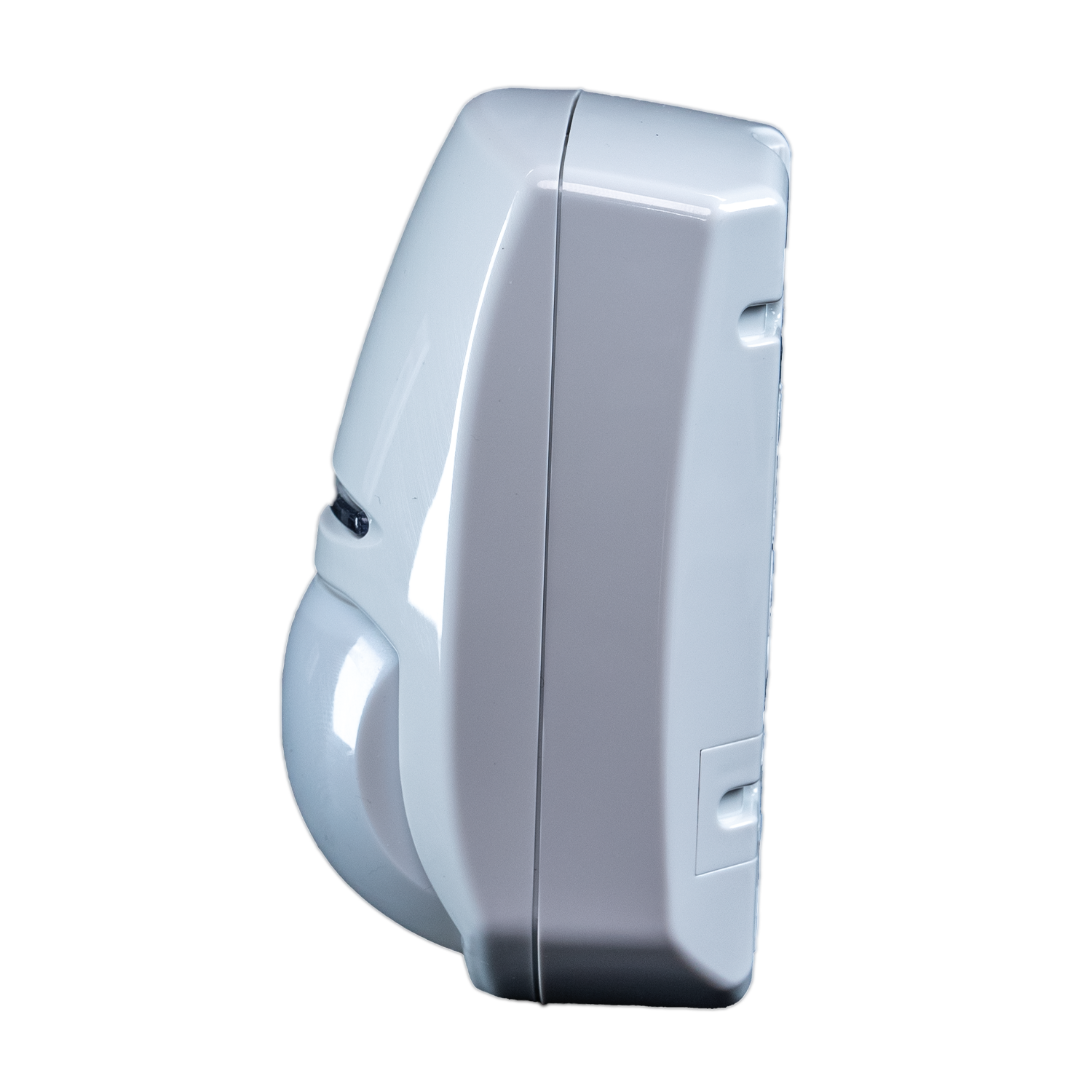

KX15DT

Características do produto
  • Detector com tecnologia Dual que utiliza sensores PIR e de micro-ondas

  • Resistores EOL (fim de linha) selecionáveis

  • Tecnologia "AND/OR"

  • Limites variáveis independentes (IFT)

  • Tecnologia Blue Wave

  • Recurso de sensibilidade automática e compensação digital da temperatura

  • Indicação por três LEDs

  • Opções de frequências diferentes para evitar interferências de micro-ondas

  • Lentes seladas

  • Suportes à prova de violação inclusos

  • Em conformidade com a norma EN50131-1

O detector KX15DT conta com um sensor piroelétrico de duplo elemento com micro-ondas baseado em DRO de banda X, sendo que ambos precisam ser ativados para acionar o alarme, reduzindo o risco de alarmes falsos.

Com a tecnologia Blue Wave (BWT) e a compensação digital de temperatura, o detector ajusta sua sensibilidade, otimizando a imunidade dos detectores em relação a alarmes falsos e distúrbios do ambiente.

Detector volumétrico de 15 m

Cobertura de detecção volumétrica de 15 m. Ideal para a proteção de salas e escritórios em ambientes comerciais.

Resistores EOL selecionáveis

O detector incorpora valores de resistores de alarme selecionáveis de 6K8, 5K6, 4K7 e 1K e valores de violação de 5K6, 4K7, 2K2 e 1K, servindo na maioria dos painéis de controle disponíveis no mercado.

Tecnologia "AND/OR"

O modo “AND” opera como um detector padrão com dupla tecnologia, em que os dois tipos de tecnologia precisam ser ativados para acionar o alarme. O modo “OR” serve para alternar entre a ativação dos sensores de entrada de alarme por PIR “ou” micro-ondas. Esse recurso pode ser útil em ambientes com risco de bloqueio da detecção PIR.

Autoteste ativo

Se não houver ativação em um período de 5 horas, será realizado um autoteste de PIR e micro-ondas.

Tecnologia Blue Wave (BWT)

Essa tecnologia otimiza ainda mais a imunidade do detector em relação a ruídos infravermelhos no ambiente. A tecnologia BWT inclui alguns componentes-chave:

Um novo sistema óptico 3D que permite uma focagem perfeita do sinal infravermelho no sensor piroelétrico. Com isso, a BWT identifica claramente as margens positivas e negativas do sinal.
A compensação digital da temperatura ajusta digitalmente a sensibilidade dos detectores para garantir a manutenção do desempenho.
O poderoso software integrado ao microprocessador é utilizado para processar as informações recebidas do sensor piroelétrico. O resultado dessa combinação é uma menor amplificação do ruído infravermelho e, consequentemente, uma maior imunidade.

Recurso de sensibilidade automática

Dependendo da condição do ambiente, o detector ajusta a sensibilidade de forma automática.

Indicação por três LEDs

Micro-ondas (laranja), PIR (verde) e alarme (azul)

Microwave Frequencies Bands

3 different frequency bands to avoid interference between detectors are installed in the same room.

(English)
Related products & accessories
Detectores e sensores

(English) Detectors technical characteristics

Tecnologia Blue Wave

Sim

Sensibilidade automática

Sim

Sensibilidade configurável

Automática ou alta

Compensação digital de temperatura

Sim

Resistor DEOL integrado

Sim

Proteção contra violação

Frontal e traseira

Indicação por LED separada

Micro-ondas, PIR e alarme

3 frequências de micro-ondas para evitar interferências

Sim

(English) Optical, lens and detection characteristics

Alcance máximo

15m

Cobertura volumétrica

Sim

Tecnologia Dual

Sim

Velocidade de detecção

0,3 - 3,0 m/s

Ângulo de cobertura

85 graus

Zonas de detecção

74

Planos de detecção

7

Tecnologia antiencobrimento

Sim

Proteção da área sob o detector (zona rasteira)

Sim

Filtro de luz branca

6.500 Lux

Proteção

Filtro de luz ultravioleta

Lente

tridimensional

Óptica

Lentes seladas

Método de detecção

Sensor piroelétrico silencioso de duplo elemento e sensor de micro-ondas Doppler

Montagem

Montagem em parede

Suporte incluído

Montado no teto

Suporte incluído

Altura da cobertura ideal

1,8 - 2,4 m

Altura de montagem certificada

2,4m

Características ambientais e operacionais

Temperatura de armazenamento

-40 °C a +80 °C

Temperatura de funcionamento certificada

-10 °C a 40 °C

Temperatura de funcionamento nominal

-30 °C a +60 °C

Dimensões físicas (A x L x P)

117 x 69 x 50mm

Peso

125g sem suporte

Especificações elétricas e da bateria

Tensão de operação

9-16 V CC, 13,8 V CC típico

Consumo de corrente quando inativo

24mA com 12 V (mín.), 30mA com 12 V (máx.)

Resistência de contato

< 10 Ohms

Saídas de relés

50 mA 60 V CC, 42 V CA (RMS)

Interruptor de violação

12V 50mA

Certificações e garantia

Nível de segurança

Nível 2

Classe ambiental

II

Certificação EN

EN50131-2-4:2008, EN50131-1, PD6662:2010

Tipo de certificação

IMQ

Número de certificado

CA12.01175

Conformidade com normas de eletricidade

CE

Garantia

5 anos

Códigos e opções de produtos

KX15DT - 10.587GHz
(English) FPKX15DT3
SAP: 361301731
KX15DT - 10.587GHz - Configured (UK only)
(English) FPKX15DT3C
SAP: 361301088
