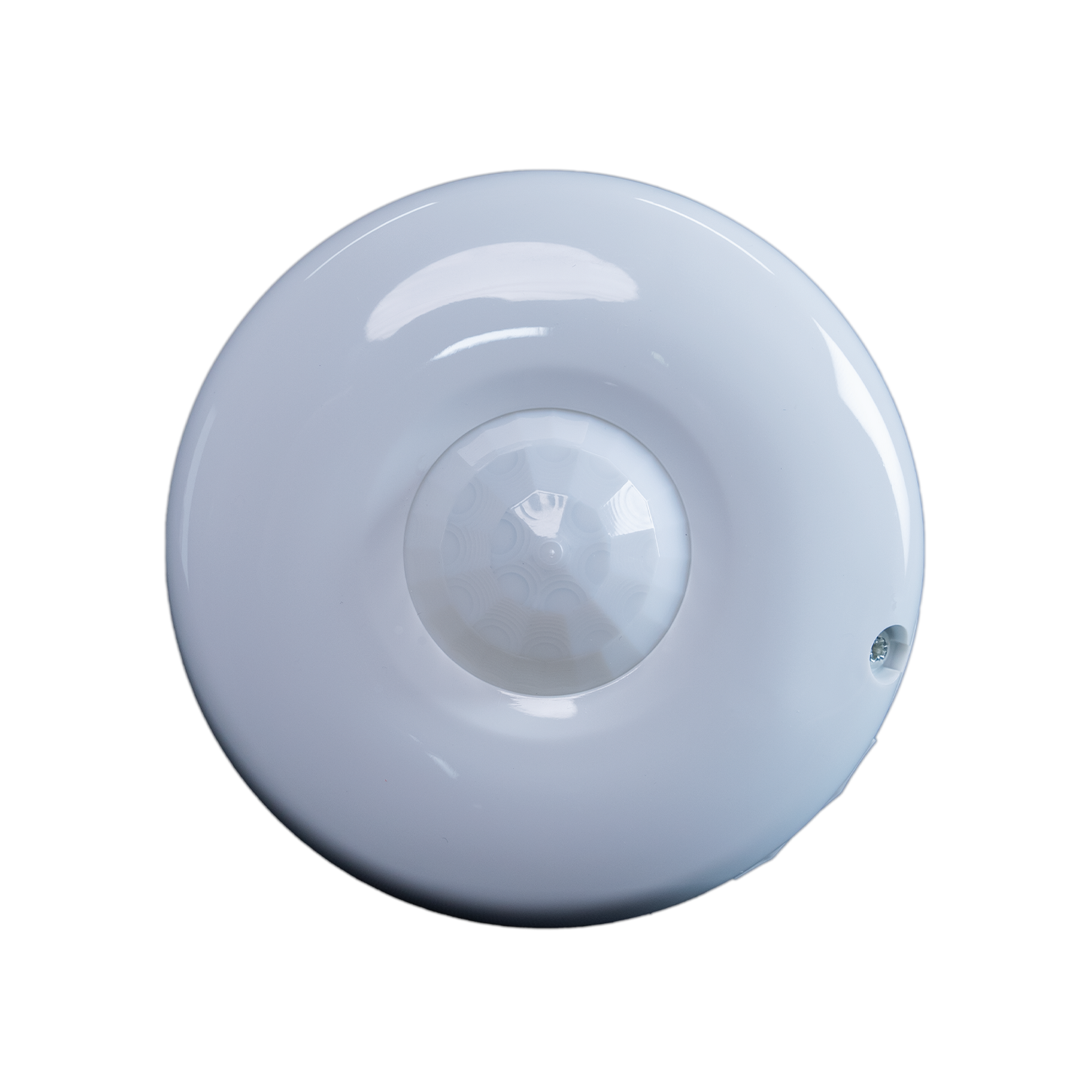

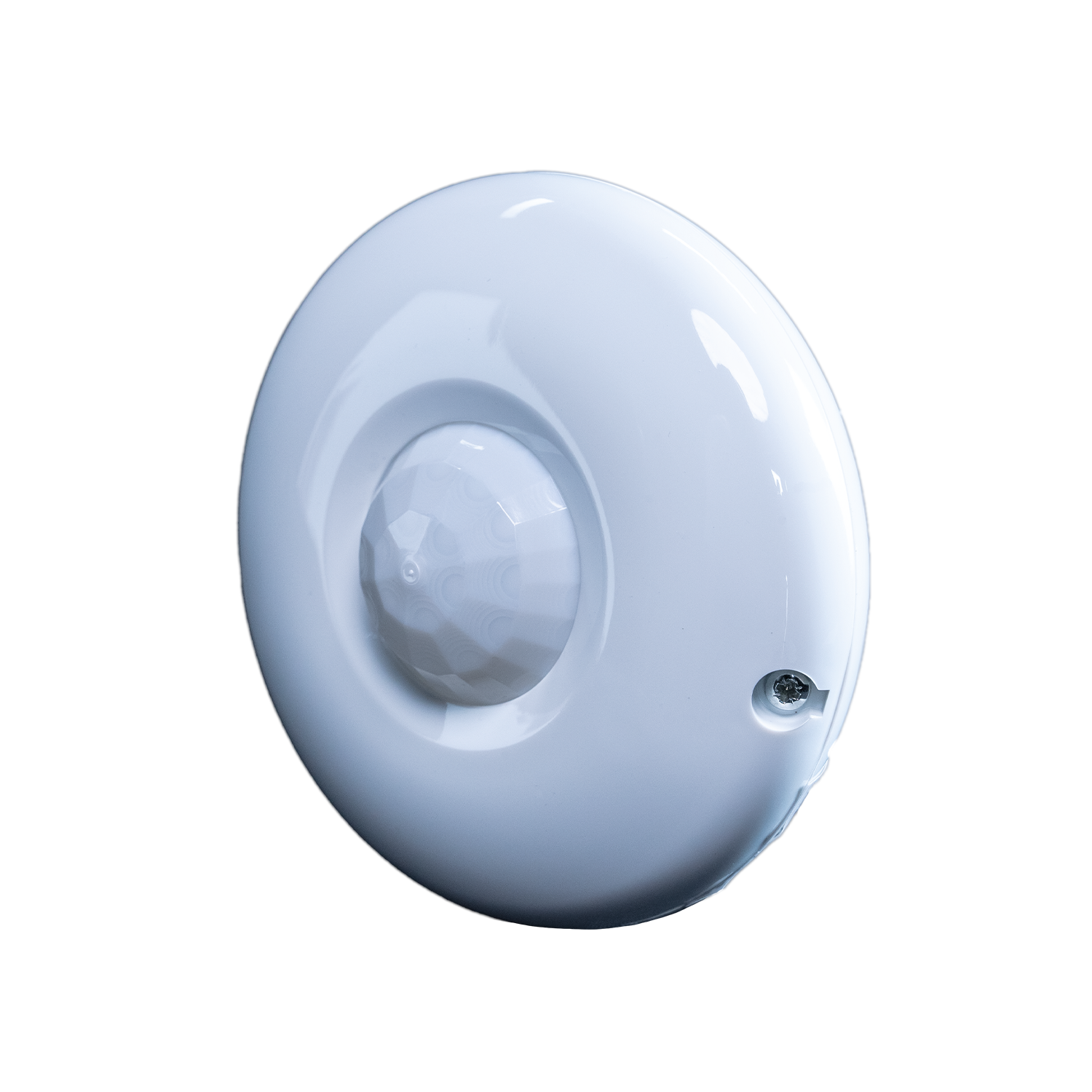

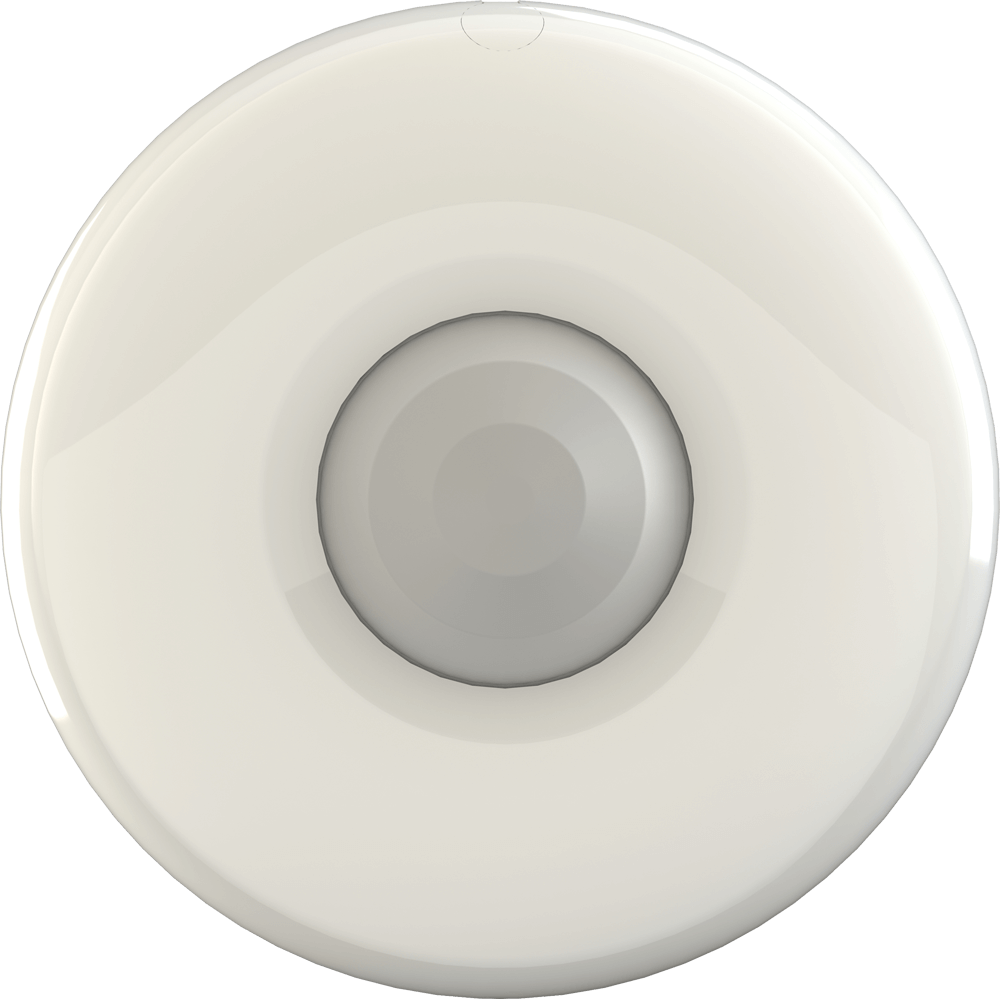

Octopus DQ

Description

(English) The Octopus DQ provides full, ceiling-mounted infrared detection for comprehensive grade 2 room surveillance. Get thorough coverage with a 360° detection range to effectively monitor an entire room or office space from any angle. The built-in PIR monitors room infrared levels, detecting intruders then triggering the panel to sound an alarm.

Key Features

Cobertura de 360 graus
Elementos em plástico totalmente novos
Proteção contra violação frontal e traseira

Features
Certificações
Especificação técnica
Codes & Options
Downloads
Videos
Enquire

Features

Product Features

Detecção superior de 360°

O novo Octopus DQ oferece uma detecção superior completa em qualquer sala. O detector de infravermelho montado no teto garante total tranquilidade de que o sistema de segurança irá monitorar o espaço protegido. Com uma cobertura de detecção de 360°, o Octopus DQ detecta em qualquer ângulo de forma fácil e eficaz, protegendo toda a sala ou espaço de escritório.

PIR digital de quatro zonas

O PIR do Octopus DQ monitora constantemente os níveis de energia infravermelha ao redor de uma sala e identifica qualquer alteração provocada pela presença de um intruso. Se isso ocorrer, o detector informará o painel e acionará um alarme.

Design atraente e discreto

Os novos elementos de plástico do Octopus DQ criam um visual atraente e discreto. Agora menor, mais fino e mais atraente, o novo Octopus DQ garante uma proteção superior com um acabamento discreto cheio de estilo.

Tecnologia Blue Wave

Utilizando um processamento avançado de sinal e um sistema óptico preciso, essa tecnologia permite que o Octopus DQ se adapte ao ambiente para ignorar alarmes falsos e otimizar a imunidade contra interferências.

Compensação digital de temperatura
A sensibilidade do detector é digitalmente ajustada para manter o alcance especificado quando a temperatura ambiente está próxima da temperatura corporal.
Sensibilidade ajustável
A sensibilidade do detector pode ser ajustada e configurada manualmente para se adaptar ao ambiente onde está instalado.
Limites variáveis independentes (IFT)
Elimina as perturbações elétricas do ambiente, assegurando que os limites do alarme sejam sempre mantidos dentro dos que forem pré-determinados.

Instalação otimizada

O Octopus DQ foi desenvolvido para oferecer uma solução elegante e de alta segurança, com uma instalação simples e prática:

Um só parafuso
Para ser instalado na base, o detector precisa de apenas um parafuso, deixando a instalação mais rápida e simples do que nunca.
PCB encaixado
Não é preciso parafusar o PCB. Agora, basta encaixá-lo..
Contagem de pulsos (1, 2 e 3)
É o número de vezes que o Octopus deve detectar um intruso dentro de um período especificado. Basta configurar esse recurso de acordo com a sensibilidade necessária.
Resistores EOL selecionáveis
O detector incorpora valores de resistores de alarme selecionáveis de 6K8, 5K6, 4K7 e 1K e valores de violação de 5K6, 4K7, 2K2 e 1K, servindo na maioria dos painéis de controle disponíveis no mercado.
LED para teste de caminhada
Permite que o instalador realize um teste de caminhada simples e rápido durante o processo de instalação. O LED indica a presença de um intruso.
Altura de montagem ajustávelt
Montagem em alturas variáveis, dependendo da instalação: 4 m para um alcance ideal de 12 m com uma cobertura de 360°.

Tecnologia para montagem no teto

A montagem no teto proporciona uma cobertura ideal para áreas obscuras, evitando as sombras provocadas por móveis, divisórias do escritório, etc.

Simples de atualizar

O novo Octopus DQ foi desenvolvido para utilizar o mesmo encaixe do Octopus EP anterior. Isso significa que os detectores Octopus existentes podem ser trocados por um detector novo de forma rápida e simples.

Proteção contra violação frontal e traseira

Seus recursos garantem a máxima segurança contra a violação acidental ou maliciosa do sistema.

Certificações

PYR033 CE Declaration of Conformity - Octopus DQ

Especificação técnica

(English) Detectors technical characteristics

Cobertura volumétrica: 360°, 156 zonas e 3 planos	Sim
PIR adequado para montagem no teto	Sim
Sensor piroelétrico com quatro elementos de interbloqueio	Sim
Tecnologia de limites variáveis independentes (IFT)	Sim
Sensibilidade ajustável	Sim
Compensação automática de temperatura	Sim

(English) Detectors technical characteristics

Alcance máximo	12m
Resposta de alarme	2,5 segundos
Velocidade de detecção	0,3 - 3 m/s
Configuração geométrica da lente	3D

Montagem

Altura ideal da instalação

2,4 - 4 m

Especificações elétricas e da bateria

Fonte de alimentação	9-16 CC (12 CC nominal)
Tipo de relé	Estado sólido
Saídas de relé	60 CC, 50 mA máx.
Imunidade a PFI de onda contínua (CW), onda modulada (AM) e de pulsos (PM) 80-2.700 MHz	10 V/m
