Lógica de detecção de três sinais
Análise antioscilação
Tripla tecnologia antimascaramento
Compensação digital de temperatura
3 bandas de frequências de micro-ondas
Campainha integrada para teste de caminhada
Lentes seladas à prova de intempéries
Filtro ultravioleta de alta resistência
Cobertura volumétrica de 10 m
Suporte para montagem em parede de alta resistência opcional

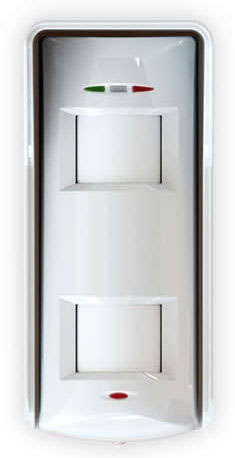

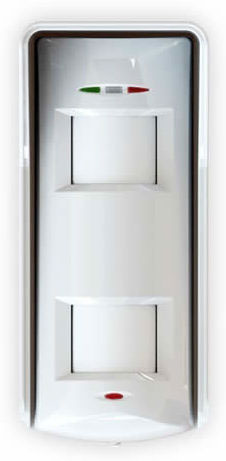

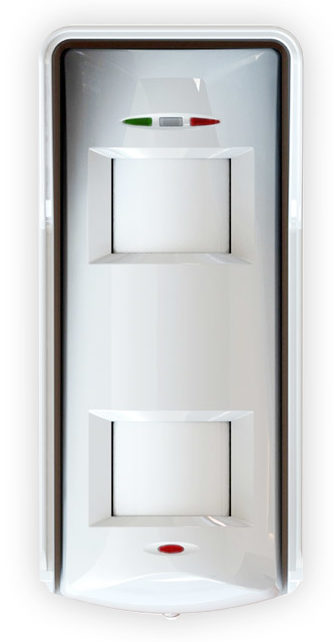

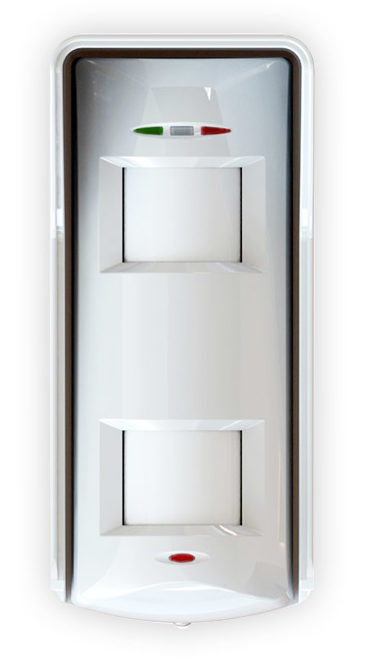

O XDH10TTAM é um detector externo de alta segurança que combina tecnologias estabelecidas e patenteadas, como o processamento de sinais por detecção digital tripla e a tecnologia tripla de antimascaramento, que foram adaptadas para otimizar o desempenho em condições extremas de ambientes externos.
Cobertura volumétrica de 10 m em ambas as lentes – ideal para ambientes hostis.
A série XD é caracterizada pela combinação três tecnologias de detecção: dois sensores PIR e um detector de micro-ondas. Para o desempenho ideal em ambientes externos, a série com detecção tripla apresenta especificações de 10 m a 13 m, dependendo da lente instalada nos detectores PIR.
Modo de instalação de 2,4 m (Lente 5, com alcance de 10 m): nesse modo, o detector é instalado a uma altura de 2,4 m, oferecendo uma cobertura volumétrica da área e imunidade a animais domésticos de até 10 kg. Essa é a configuração predefinida de fábrica, na qual o detector é equipado com uma Lente 5.
A detecção de presença humana é baseada na análise avançada da sequência de ativação do sensor de movimento por micro-ondas e dos dois sensores digitais PIR independentes. Para gerar um alarme, é necessária a ativação simultânea dos três sensores em um período determinado. A utilização da lógica de detecção de três sinais otimiza a imunidade do sensor contra interferências do ambiente.
Filtro avançado projetado para proteger contra alarmes falsos em ambientes onde há muito vento e vegetação em movimento.
A tecnologia antimascaramento patenteada da Pyronix oferece proteção contra mascaramento do PIR e dos detectores de micro-ondas. Uma “bolha” protetora antimascaramento é criada diante do detector, sendo ajustável de 0 a 1 m. Se a bolha protetora for violada e alguma das tecnologias do detector for ocultada por materiais como papel, sprays, vernizes, fita adesiva, caixas de papelão, etc., o XD entrará em um estado antimascaramento, ativando um relé dedicado.
O detector XD se ajusta digitalmente para manter o alcance de detecção em ambientes quentes e úmidos, nos quais a temperatura ambiente se torna semelhante à temperatura corporal externa (equivalente a 37 °C).
A luz ultravioleta está sempre presente no nosso ambiente, sendo particularmente forte a altas altitudes e junto ao mar. A exposição a tal radiação reduz o desempenho e pode cegar totalmente as lentes PIR. Para combater esse problema, as lentes do XD são revestidas com um filtro ultravioleta de alta resistência e são fabricadas de acordo com os padrões mais rigorosos.
O XD é fornecido com três bandas de frequências diferentes. Cada uma é indicada com uma etiqueta de cor diferente. Esse recurso permite a instalação de vários detectores muito próximos entre si, sem o risco de interferência de frequências.
O XD ainda conta com uma campainha integrada, que permite que o instalador realize um teste de caminhada rápido e simples durante a instalação, além da indicação sonora de presença na área. Essa campainha emite um som do tipo zumbido para indicar a ativação de um alarme durante o teste na instalação (pode ser desativada, se necessário).

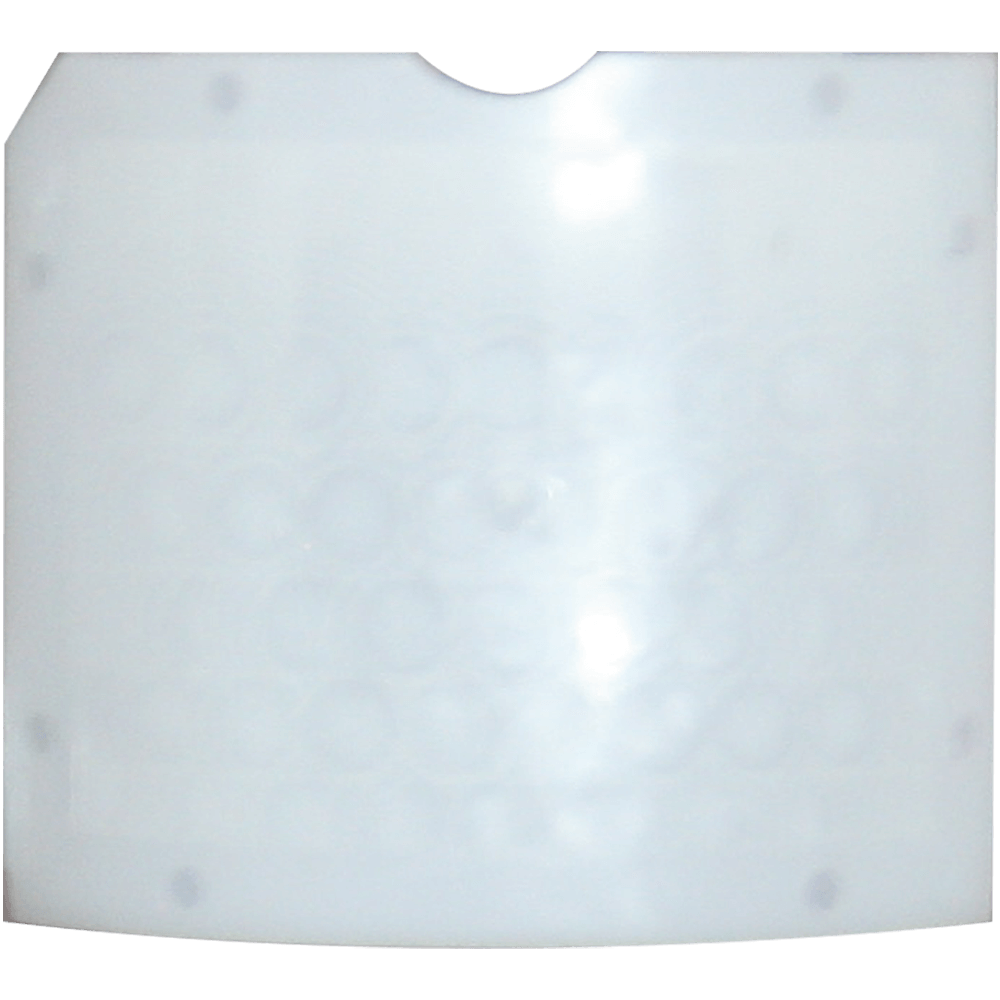

A lente foi projetada para permanecer fixada firmemente no lugar e criar uma câmara com ambiente estável entre a mesma e o sensor PIR. Uma vedação de borracha na lente e uma de espuma no sensor PIR são utilizadas como um elemento adicional de vedação contra todas as condições climáticas e contra a umidade. Além disso, a câmara selada do sensor PIR protege-o contra possíveis infestações de insetos e contra o movimento interno de ar.
O suporte de alta resistência à prova de violação (opcional) também inclui um recurso para a passagem de cabos, para simplificar a instalação e dar mais segurança, já que os cabos ficam escondidos no interior do suporte. Ele se movimenta em 45 graus para a esquerda e para a direita, permitindo uma cobertura total da área de até 90 graus quando dois detectores estiverem instalados juntos. Se por alguma razão os cabos não puderem ser escondidos no suporte, também é possível instalar um conduíte para proteger a fiação.
Sensibilidade automática |
Sim |
Compensação digital de temperatura |
Sim |
Resistor DEOL integrado |
Sim |
Proteção contra violação |
Frontal e traseira |
Campainha integrada para teste de caminhada |
Sim |
Indicação por LED separada |
Micro-ondas, PIR e alarme |
3 frequências de micro-ondas para evitar interferências |
Sim |
Tecnologia de limites variáveis independentes (IFT) |
Sim |
Análise antioscilação |
Sim |
Sensibilidade ajustável |
Automática ou alta |
Alcance máximo |
10 m (13 m com lente do tipo cortina) |
Cobertura volumétrica |
Sim |
Cobertura do tipo cortina |
Opcional |
Imunidade a animais |
10 kg |
Tripla tecnologia |
2 infravermelhos e 1 micro-ondas |
Velocidade de detecção |
0,25 - 2,5m/s |
Ângulo de cobertura |
90 graus (142 graus com lente tipo cortina) |
Zonas de detecção |
78 (24 com lente tipo cortina) |
Planos de detecção |
5 (1 com lente tipo cortina) |
Antimascaramento ajustável (anti-spray) |
Sim |
Proteção |
Filtro de luz ultravioleta |
Lente |
2 Lentes 5 volumétricas (compensação de UV) |
Óptica |
Lentes seladas |
Método de detecção |
2 sensores de duplo elemento e baixo ruído e uma unidade doppler de micro-ondas |
Tecnologia antibloqueio |
Sim |
Montagem em parede |
Sim – suportes adicionais para montagem na parede e suportes fixos disponíveis separadamente |
Altura da cobertura ideal |
2,4m |
Altura de montagem certificada |
2,4m |
Temperatura de armazenamento |
-40 °C a +80 °C |
Temperatura de funcionamento nominal |
-30 °C a +70 °C |
Dimensões físicas (A x L x P) |
188 x 84 x 77mm |
Peso |
300g |
Tensão de operação |
9-16 V CC, 13,8 V CC (típica) |
Consumo de corrente quando inativo |
24 mA com 13.8 V CC |
Saídas de relés |
3 de limites SELV 个, 60 V CC 50 mA (42,4 V CA máx.) |
Interruptor de violação |
12 V CC 50 mA frontal e traseiro |
Classe ambiental |
IV |
Tipo de certificação |
Autocertificado |
Conformidade com normas de eletricidade |
CE |
Garantia |
5 anos |
(English) EN Certificate |
(English) PD6662:2017 |
