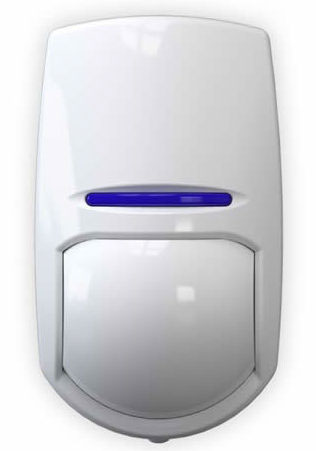

KX15DD

Caractéristiques du produit
  • Capteur pyroélectrique à deux éléments

  • Couverture de détection volumétrique de 15 m

  • Résistances d’extrémité de ligne (EDL) sélectives

  • Technologie Blue Wave

  • Ajustement automatique de la sensibilité

  • Compensation numérique de la température

  • Supports antisabotage

  • Optiques scellées

  • Plastiques ABS

  • Conforme à la norme EN50131-1

Contrôle et ajustement numérique par rapport à l’environnement

Le capteur PIR à deux éléments du détecteur KX15DD contrôle numériquement le milieu ambiant afin d’adapter sa sensibilité aux variations du niveau de lumière infrarouge et de température de fond.

Résistances EDL sélectives

Le détecteur KX15DD intègre des valeurs de résistance d’alarme sélectives de 6,8/5,6/4,7/1 kΩ et des valeurs pour la protection antisabotage de 5,6/4,7/2,2/1 kΩ couvrant la plupart des centrales sur le marché.

Détecteur volumétrique de 15 m, plage de couverture supérieure

La couverture détection volumétrique de 15 m fait que le détecteur KX15DD est idéal pour la protection de chambres et de bureaux.

Technologie Blue Wave

Cette technologie améliore davantage l’immunité du détecteur au bruit infrarouge dans l’environnement. Les principaux composants de la technologie Blue Wave sont :

  • Optiques 3D : le nouveau système des optiques 3D permet une concentration parfaite du signal infrarouge sur le capteur pyroélectrique. La technologie Blue Wave identifie ainsi clairement les fronts de signal positifs et négatifs.
  • La compensation de la température numérique ajuste de manière numérique la sensibilité du détecteur afin de maintenir son efficacité.
  • Le puissant logiciel, embarqué dans un microprocesseur, permet de traiter les informations reçues à partir du capteur pyroélectrique.

Le résultat de cette combinaison est une amplification plus réduite du bruit du signal infrarouge et donc, une meilleure immunité.

Ajustement automatique de la sensibilité

En fonction des conditions ambiantes, le détecteur ajustera automatiquement sa sensibilité.

Supports antisabotage

Livré avec des supports de type mural et à monter au plafond qui permettent d’acheminer jusqu’à deux câbles à 8 fils (kit antisabotage en option).

Optiques scellées

Protection contre les invasions possibles d’insectes, les courants d’air devant le capteur pyroélectrique et contre les réflexions indésirables de l’intérieur du boîtier du détecteur.

Plastiques ABS

Finition polie d’épaisseur 3 mm pour réduire les interférences électrostatiques du capteur PIR.

(English)
Produits connexes et accessoires
Détecteurs et capteurs

Caractéristiques techniques des détecteurs

Technologie Blue Wave

Oui

Sensibilité automatique

Oui

Option de sensibilité

Automatique, élevée or faible

Résistance DEDL intégrée

Oui

Protection anti-sabotage

Avant et arrière

Caractéristiques techniques des détecteurs

Portée maximale

15 m

Couverture volumétrique

Oui

Vitesse de détection

0,3 à 3 m/s

Angle de couverture

85°

Zones de détection

60

Plans de détection

7

Protection de la zone sous le détecteur (zone au ras du mur)

Oui

Filtre de lumière blanche

6 500 lux

Protection

Tridimensionnelle

Lentille

Filtre de lumière ultraviolette

Optiques

Optiques scellées

Méthode de détection

Capteur pyroélectrique à deux éléments faible bruit

Fixation

Montage mural

Support inclus

À monter au plafond

Support inclus

Hauteur de couverture optimale

1,8 à 2,4 m

Hauteur de montage certifié

2,4 m

Caractéristiques environnementales et de fonctionnement

Température de stockage

-40 à 80 °C

Température de fonctionnement certifiée

-10 à 40 °C

Température de fonctionnement nominale

-30 à 70 °C

Dimensions physiques (H x L x P)

117 x 69 x 50 mm

Poids

125 g sans support

Caractéristiques électriques et batterie

Tension de fonctionnement

9 à 16 V CC, 13,8 V CC typique

Consommation de courant au repos

13 mA à 12 V (min), 16 mA à 12 V (max)

Résistance de contact

< 10 Ω

Sorties relais

50 mA 60 V CC, 42 V CA (RMS)

Contact antisabotage

12V 50mA

Certifications et garantie

Indice de sécurité

Classe 2

Classe environnementale

II

Certificat EN

EN50131-2-2:2008 | EN50130-4:2011 | EN50130-5:2011 | PD6662:2010

Type de certification

IMQ

Numéro du certificat

CA12.01171

Conformité électrique

CE

Garantie

5 ans

Codes produits et options

KX15DD
FPKX15DD
