Couverture volumétrique de 12 m
Capteur pyroélectrique à deux éléments
Résistances d’extrémité de ligne (EDL) sélectives
Technologie Blue Wave
Ajustement automatique de la sensibilité
Compensation numérique de la température
Support antisabotage inclus
Optiques scellées
Plastiques ABS
Conforme à la norme EN50131-1

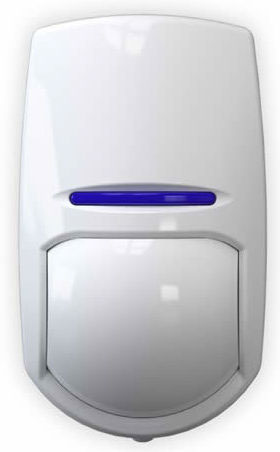

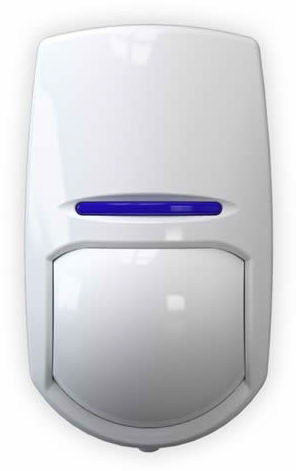

Doté de la technologie Blue Wave et de compensation numérique de la température, le détecteur KX15DQ reconnaîtra automatiquement toute variation ambiante et s’y adaptera en conséquence.
Couverture de détection volumétrique de 15 m. Idéal pour la protection de chambres, de bureaux, etc.
Le détecteur intègre des valeurs de résistance d’alarme sélectives de 6,8/5,6/4,7/1 kΩ et des valeurs pour la protection antisabotage de 5,6/4,7/2,2/1 kΩ couvrant la plupart des centrales sur le marché.
Cette technologie améliore davantage l’immunité du détecteur au bruit infrarouge dans l’environnement. Deux composants principaux de la technologie Blue Wave sont :
Le nouveau système des optiques 3D permet une concentration parfaite du signal infrarouge sur le capteur pyroélectrique. La technologie Blue Wave identifie ainsi clairement les fronts de signal positifs et négatifs.
Le puissant logiciel, embarqué dans un microprocesseur, permet de traiter les informations reçues à parti du capteur pyroélectrique. Le résultat de cette combinaison est une amplification plus réduite du bruit du signal infrarouge et donc, une meilleure immunité.
En fonction des conditions ambiantes, le détecteur ajustera automatiquement sa sensibilité.
Lorsque le produit est utilisé dans un environnement chaud, cette technologie ajuste de manière numérique la sensibilité de détection, ce qui lui permet de maintenir sa plage de couverture même si la température ambiante de base est quasiment égale à la température du corps humain externe de 32 °C (température du corps humain interne = 37 °C).
Livré avec des supports de type mural et à monter au plafond qui permettent d’acheminer jusqu’à deux câbles à 8 fils (kit antisabotage en option).
Protection contre les invasions possibles d’insectes, les courants d’air devant le capteur pyroélectrique et contre les réflexions indésirables de l’intérieur du boîtier du détecteur.
Finition polie d’épaisseur 3 mm pour réduire les interférences électrostatiques du capteur PIR.
EN50131-2-2:2008 | EN50130-4:2011 | EN50130-5:2011 | PD6662:2017
Technologie Blue Wave |
Oui |
Technologie Blue Wave |
Oui |
Option de sensibilité |
Automatique, élevée or faible |
Compensation numérique de la température |
Oui |
Optique Quad |
Oui |
Résistance DEDL intégrée |
Oui |
Protection anti-sabotage |
Avant et arrière |
Portée maximale |
15 m |
Vitesse de détection |
0,3 à 3 m/s |
Angle de couverture |
85° |
Zones de détection |
60 |
Plans de détection |
7 |
Protection de la zone sous le détecteur (zone au ras du mur) |
Oui |
Filtre de lumière blanche |
6 500 lux |
Protection |
Tridimensionnelle |
Lentille |
Filtre de lumière ultraviolette |
Optiques |
Optiques scellées |
Méthode de détection |
Traitement du signal numérique Quad |
Montage mural |
Support inclus |
À monter au plafond |
Support inclus |
Hauteur de couverture optimale |
1,8 à 2,4 m |
Hauteur de montage certifié |
2,4 m |
Température de stockage |
-40 à 80 °C |
Température de fonctionnement certifiée |
-10 à 40 °C |
Température de fonctionnement nominale |
-30 à 70 °C |
Dimensions physiques (H x L x P) |
117 x 69 x 50 mm |
Poids |
125 g sans support |
Tension de fonctionnement |
9 à 16 V CC, 13,8 V CC typique |
Consommation de courant au repos |
13 mA à 12 V (min), 16 mA à 12 V (max) |
Résistance de contact |
< 10 Ω |
Sorties relais |
50 mA 60 V CC, 42 V CA (RMS) |
Contact antisabotage |
12 V 50 mA |
Indice de sécurité |
Classe 2 |
Classe environnementale |
II |
Certificat EN |
EN50131-2-2:2008, EN50131-1, PD6662:2010 |
Type de certification |
IMQ |
Numéro du certificat |
CA12.1172 |
Conformité électrique |
CE |
Classe environnementale |
5 ans |
