Détecteur à double technologie utilisant des capteurs PIR et à micro-ondes
Résistances d’extrémité de ligne (EDL) sélectives
Technologie ET/OU
Seuils flottants indépendants brevetés (IFT)
Technologie Blue Wave
Ajustement automatique de la sensibilité et compensation numérique de la température
Indicateur lumineux tricolore
Possibilité d’utiliser des fréquences différentes pour éviter les interférences dues aux micro-ondes
Optiques scellées
Support antisabotage inclus
Conforme à la norme EN50131-1

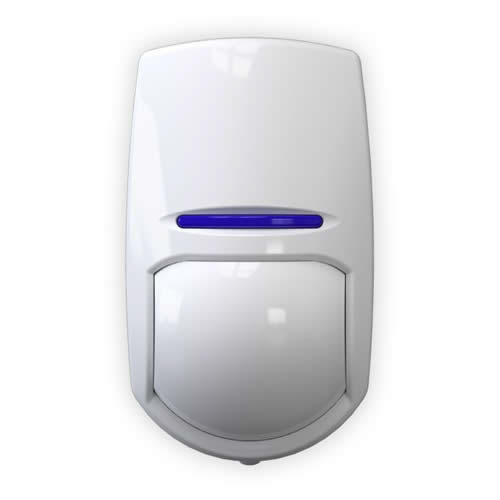

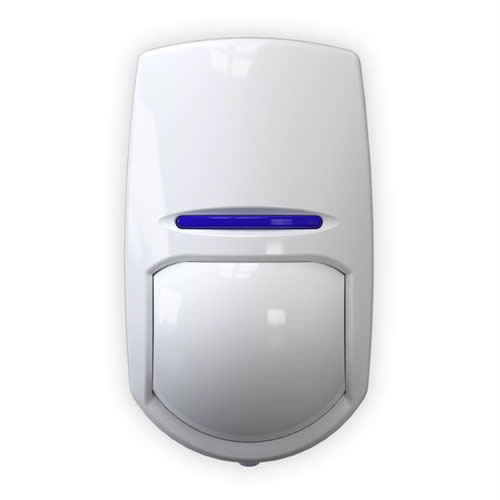

Le détecteur KX15DT est doté d’un capteur pyroélectrique à deux éléments et d’un oscillateur résonateur électrique (DRO) en bande X des micro-ondes. Les deux technologies sont nécessaires pour activer une alarme, ce qui réduit le risque de fausses alarmes.
Avec la technologie Blue Wave (BWT) et de compensation numérique de la température, le détecteur ajustera automatiquement sa sensibilité, ce qui améliore davantage l’immunité du détecteur aux fausses alarmes et aux perturbations environnementales.
Couverture de détection volumétrique de 15 m. Idéal pour la protection de pièces et de bureaux dans des bâtiments commerciaux.
Le détecteur intègre des valeurs de résistance d’alarme sélectives de 6,8/5,6/4,7/1 kΩ et des valeurs pour la protection antisabotage de 5,6/4,7/2,2/1 kΩ couvrant la plupart des centrales sur le marché.
En mode « ET », le détecteur se comporte comme un normal détecteur à double technologie et toutes les deux devront être activées pour déclencher une alarme. En mode « OU », soit le capteur PIR, soit le capteur à micro-ondes doit être activé pour déclencher une alarme. Ce fonctionnement est très pratique dans des environnements où la détection PIR risque d’être bloquée.
Si aucune activation ne se produit après une période de 5 heures, un autotest des capteurs PIR et à micro-ondes sera effectué.
Cette technologie améliore davantage l’immunité du détecteur au bruit infrarouge dans l’environnement. Les principaux composants de la technologie Blue Wave sont :
Le nouveau système des optiques 3D permet une concentration parfaite du signal infrarouge sur le capteur pyroélectrique. La technologie Blue Wave identifie ainsi clairement les fronts de signal positifs et négatifs.
La compensation de la température numérique ajuste de manière numérique la sensibilité du détecteur afin de maintenir son efficacité
Le puissant logiciel, embarqué dans un microprocesseur, permet de traiter les informations reçues à parti du capteur pyroélectrique. Le résultat de cette combinaison est une amplification plus réduite du bruit du signal infrarouge et donc, une meilleure immunité.
En fonction des conditions ambiantes, le détecteur ajustera automatiquement sa sensibilité.
Micro-ondes : orange. PIR : vert. Alarm : bleu
3 différentes bandes de fréquences pour éviter des interférences entre les détecteurs installés dans une même pièce.
EN50131-2-4:2008, EN50131-1, PD6662:2017
Technologie Blue Wave |
Oui |
Sensibilité automatique |
Oui |
Option de sensibilité |
Automatique ou élevée |
Compensation numérique de la température |
Oui |
Résistance DEDL intégrée |
Oui |
Protection anti-sabotage |
Avant et arrière |
Protection anti-sabotage |
Micro-ondes, PIR, alarme |
3 fréquences micro-ondes pour éviter les interférences |
Oui |
Portée maximale |
15 m |
Couverture volumétrique |
Oui |
Double technologie |
Oui |
Vitesse de détection |
0,3 à 3 m/s |
Angle de couverture |
85° |
Zones de détection |
74 |
Plans de détection |
7 |
Technologie antiblocage |
Oui |
Protection de la zone sous le détecteur (zone au ras du mur) |
Oui |
Filtre de lumière blanche |
6 500 lux |
Protection |
Filtre de lumière ultraviolette |
Lentille |
Tridimensionnelle |
Lentille |
Optiques scellées |
Méthode de détection |
Capteur pyroélectrique à deux éléments faible bruit et capteur Doppler à micro-ondes |
Montage mural |
Support inclus |
À monter au plafond |
Support inclus |
Hauteur de couverture optimale |
1,8 à 2,4 m |
Hauteur de montage certifié |
2,4 m |
Température de stockage |
-40 à +80 °C |
Température de fonctionnement certifiée |
-10 à +40 °C |
Température de fonctionnement nominale |
-30 à +60 °C |
Dimensions physiques (H x L x P) |
117 x 69 x 50 mm |
Poids |
125 g sans support |
Tension de fonctionnement |
9 à 16 V CC, 13,8 V CC typique |
Consommation de courant au repos |
24 mA à 12 V (min), 30 mA à 12 V (Max) |
Résistance de contact |
< 10 Ω |
Sorties relais |
50 mA 60 V CC, 42 V CA (RMS) |
Contact antisabotage |
12 V 50 mA |
Indice de sécurité |
Classe 2 |
Classe environnementale |
II |
Certificat EN |
EN50131-2-4:2008, EN50131-1, PD6662:2010 |
Type de certification |
IMQ |
Numéro du certificat |
CA12.01175 |
Conformité électrique |
CE |
Garantie |
5 ans |
