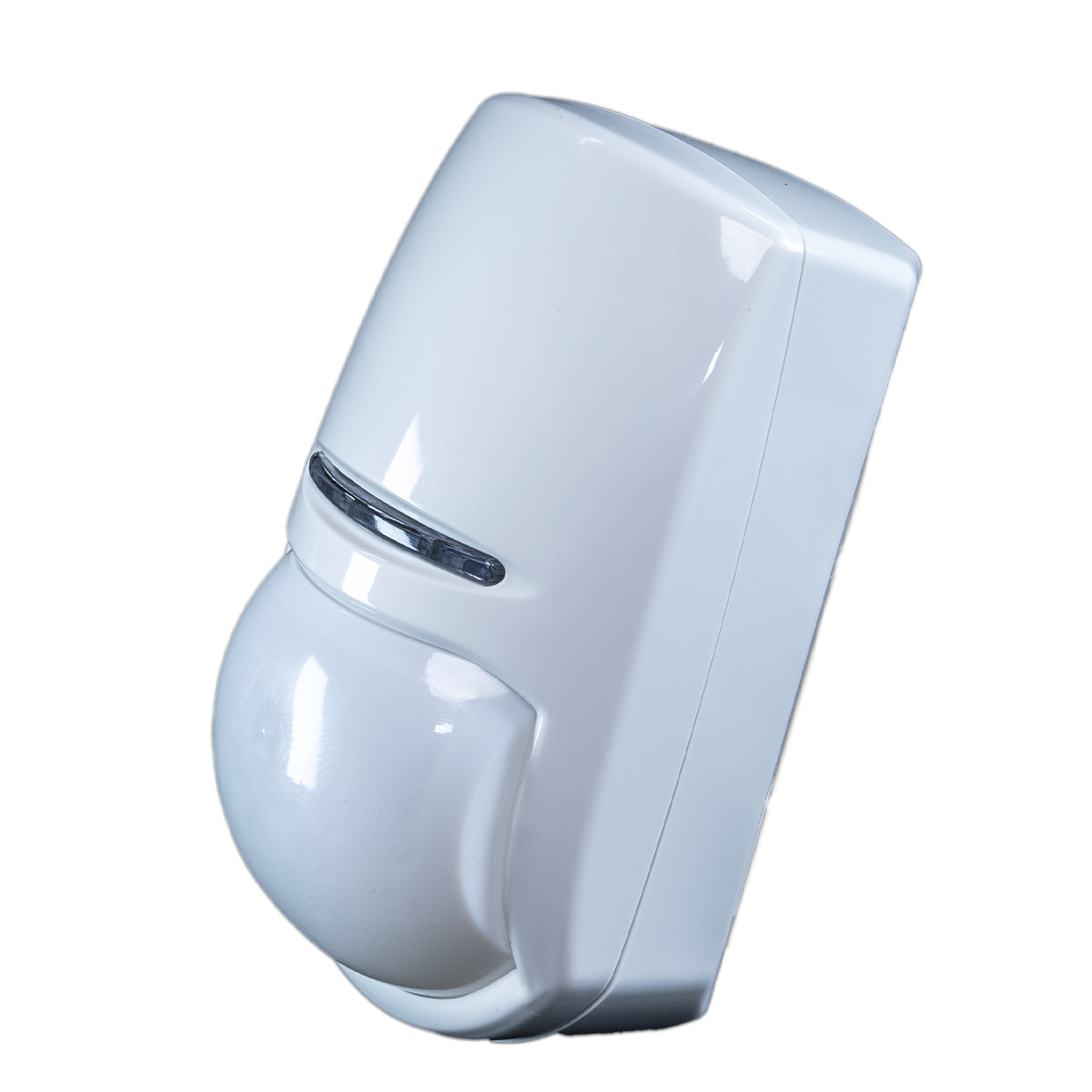

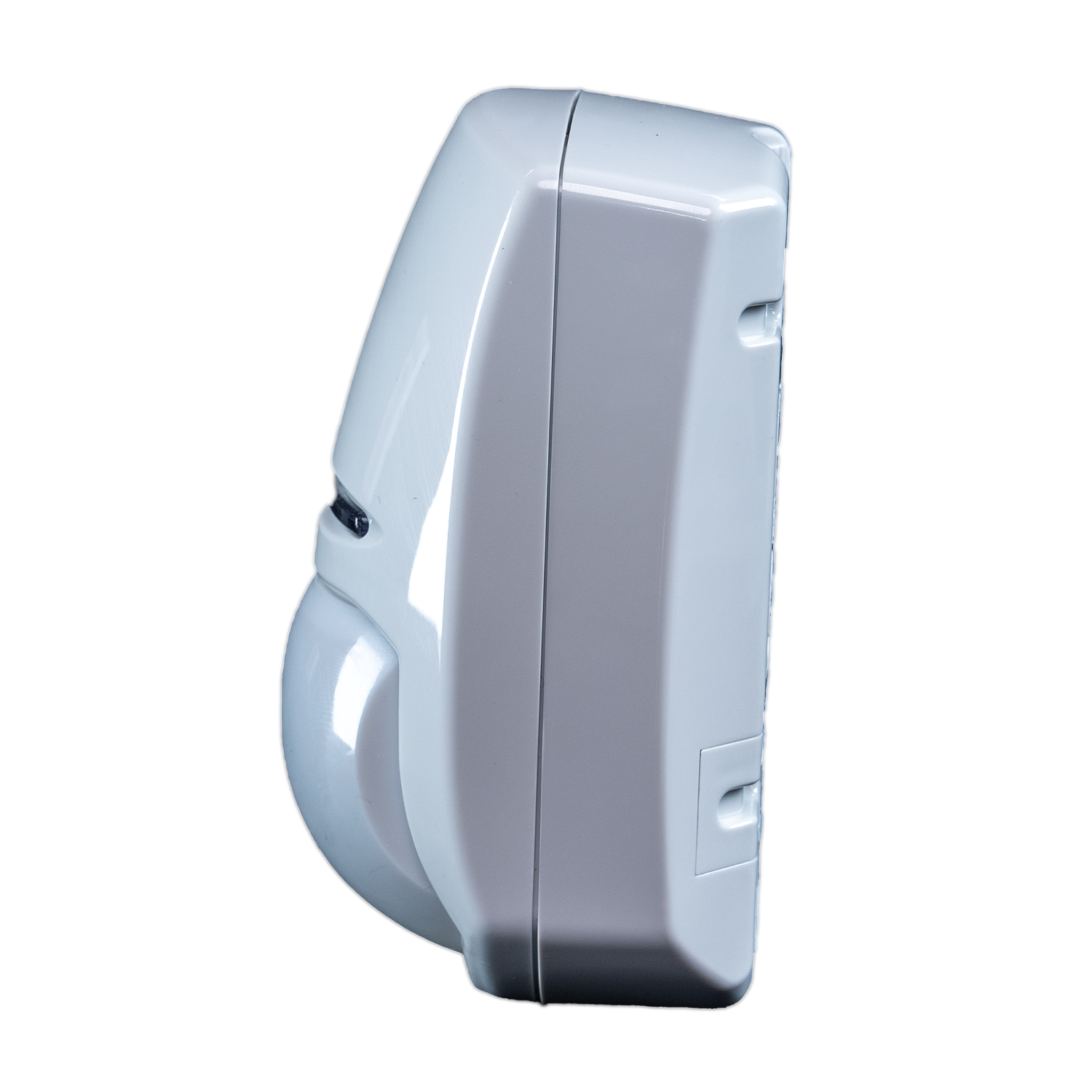

KX18DC

Caractéristiques du produit
  • Couverture de détection numérique de type rideau de 18 m

  • Capteur pyroélectrique à deux éléments

  • Résistances d’extrémité de ligne (EDL) sélectives

  • Technologie Blue Wave

  • Ajustement automatique de la sensibilité

  • Compensation numérique de la température

  • Support antisabotage inclus

  • Optiques scellées

  • Plastiques ABS

  • Conforme à la norme EN50131-1

Le détecteur KX18DC produit de longs faisceaux de couverture étroite qui le rendent idéal pour la protection de vitrines de magasin et de grandes fenêtres.

Doté de la technologie Blue Wave, d’ajustement automatique de la sensibilité et de compensation numérique de la température, le détecteur KX18DC vous apportera une protection supérieure, en s’adaptant automatiquement aux conditions environnementales, telles que bruit infrarouge, lumière et température.

Détection de type rideau verticale de 18 m

Couverture de détection de type rideau verticale de 18 m. Idéal pour la protection de grandes surfaces vitrées.

Résistances EDL sélectives

Le détecteur intègre des valeurs de résistance d’alarme sélectives de 6,8/5,6/4,7/1 kΩ et des valeurs pour la protection antisabotage de 5,6/4,7/2,2/1 kΩ couvrant la plupart des centrales sur le marché.

Technologie Blue Wave

Cette technologie améliore davantage l’immunité du détecteur au bruit infrarouge dans l’environnement. Les principaux composants de la technologie Blue Wave sont :

Le nouveau système des optiques 3D permet une concentration parfaite du signal infrarouge sur le capteur pyroélectrique. La technologie Blue Wave identifie ainsi clairement les fronts de signal positifs et négatifs.
La compensation de la température numérique ajuste de manière numérique la sensibilité du détecteur afin de maintenir son efficacité.
Le puissant logiciel, embarqué dans un microprocesseur, permet de traiter les informations reçues à parti du capteur pyroélectrique. Le résultat de cette combinaison est une amplification plus réduite du bruit du signal infrarouge et donc, une meilleure immunité.

Ajustement automatique de la sensibilité

En fonction des conditions ambiantes, le détecteur ajustera automatiquement sa sensibilité.

Compensation numérique de la température

Lorsque le produit est utilisé dans un environnement chaud, cette technologie ajuste de manière numérique la sensibilité de détection, ce qui lui permet de maintenir sa plage de couverture même si la température ambiante de base est quasiment égale à la température du corps humain externe de 32 °C (température du corps humain interne = 37 °C).

Supports antisabotage

Livré avec des supports de type mural et à monter au plafond qui permettent d’acheminer jusqu’à deux câbles à 8 fils (kit antisabotage en option).

Optiques scellées

Protection contre les invasions possibles d’insectes, les courants d’air devant le capteur pyroélectrique et contre les réflexions indésirables de l’intérieur du boîtier du détecteur.

Plastiques ABS

Finition polie d’épaisseur 3 mm pour réduire les interférences électrostatiques du capteur PIR.

(English)
Produits connexes et accessoires
Détecteurs et capteurs

Caractéristiques techniques des détecteurs

Technologie Blue Wave

Oui

Sensibilité automatique

Oui

Compensation numérique de la température

Oui

Résistance DEDL intégrée

Oui

Protection anti-sabotage

Avant et arrière

Caractéristiques techniques des détecteurs

Portée maximale

Couverture de 18 m ou longue portée de 30 m

Couverture de type rideau

Oui

Vitesse de détection

0,3 à 3 m/s

Angle de couverture

20°

Zones de détection

46 (couverture rideau) ou 24 (couverture longue portée)

Plans de détection

6

Filtre de lumière blanche

6 500 lux

Protection

Filtre de lumière ultraviolette

Lentille

Tridimensionnelle

Optiques

Capteur pyroélectrique à deux éléments faible bruit

Méthode de détection

Capteur pyroélectrique à deux éléments faible bruit

Fixation

Montage mural

Support inclus

À monter au plafond

Support inclus

Hauteur de couverture optimale

4 m max (couverture rideau) ou de 1,8 à 2,4 m (couverture longue portée)

Caractéristiques environnementales et de fonctionnement

Température de stockage

-40 à 80 °C

Température de fonctionnement certifiée

-10 à 40 °C

Température de fonctionnement nominale

-30 à 70 °C

Dimensions physiques (H x L x P)

117 x 69 x 50 mm

Poids

125 g sans support

Caractéristiques électriques et batterie

Tension de fonctionnement

9 à 16 V CC, 13,8 V CC typique

Consommation de courant au repos

13 mA à 12 V (min), 16 mA à 12 V (max)

Résistance de contact

< 10 Ω

Sorties relais

50 mA 60 V CC, 42 V CA (RMS)

Contact antisabotage

12 V 50 mA

Certifications et garantie

Indice de sécurité

Classe 2

Classe environnementale

II

Certificat EN

EN50131-2-2:2008, EN50131-1, PD6662:2010

Type de certification

IMQ

Numéro du certificat

CA12.1174

Conformité électrique

CE

Garantie

5 ans

Codes produits et options

(English) KX18DC 18m Digital Curtain Detector
(English) FPKX18DC
SAP: 361300083
