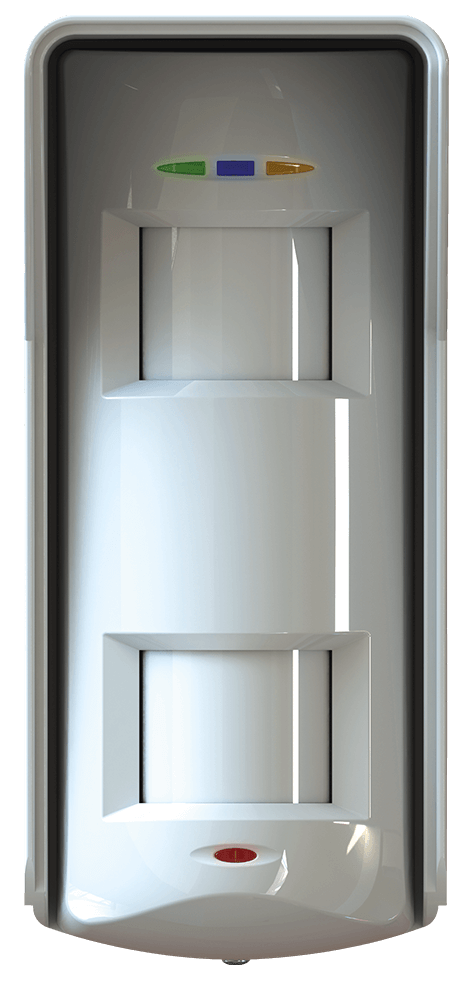

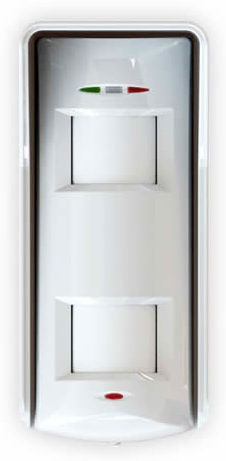

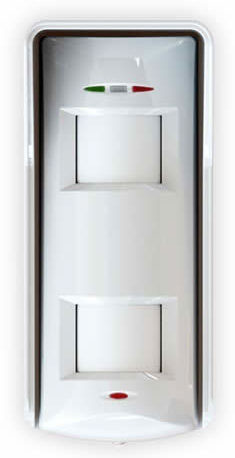

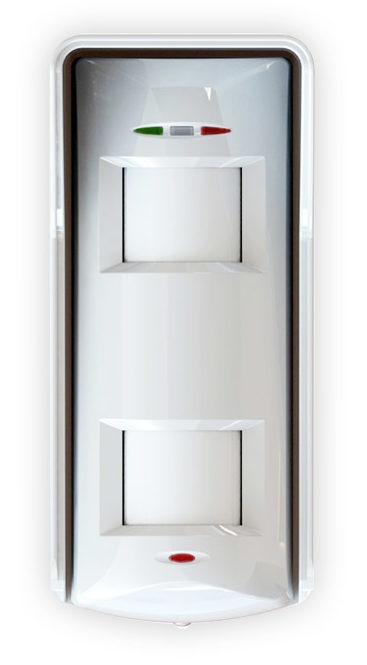

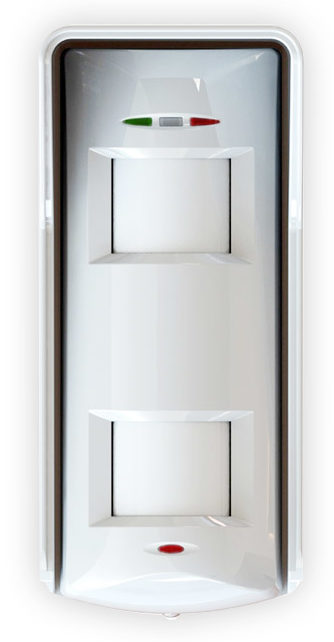

XDH10TT-AM

Caractéristiques du produit
  • Logique de détection à trois signaux

  • Analyse antibalancement

  • Triple technologie antimasque

  • Compensation numérique de la température

  • 3 bandes de fréquences de micro-ondes

  • Avertisseur de test de marche intégré

  • Optiques scellées et résistantes aux intempéries

  • Filtre ultraviolet très puissant

  • Couverture volumétrique de 10 m

  • Support mural très résistant en option

Détection externe, en hauteur, de haute sécurité

Le détecteur XDH10TTAM est un détecteur d’extérieur de haute sécurité, réunissant des technologies établies et brevetées, telles que la logique de détection à trois signaux et la triple technologie antimasque, qui ont été adaptées pour améliorer les performances dans des conditions extérieures extrêmes.

Couverture volumétrique de 10 m

Couverture volumétrique de 10 m pour les deux lentilles : idéale pour les environnements difficiles.

Portée combinée de la triple détection

La portée des détecteurs XD est déterminée par la portée combinée des trois technologies de détection utilisées : deux capteurs PIR et un capteur à micro-ondes. Pour des performances optimales dans des conditions extérieures, la portée de la triple détection est spécifiée entre 10 et 13 m en fonction de la lentille montée sur les détecteurs PIR.

Mode d’installation de 2,4 m (lentille 5, portée de 10 m) : dans ce mode, le détecteur est installé à une hauteur de 2,4 m offrant une couverture volumétrique de la zone et une immunité aux animaux jusqu’à 10 kg. Il s’agit de la configuration par défaut d’usine pour laquelle le détecteur est équipé de la lentille 5.

Logique de détection à trois signaux

La présence d’un individu est détectée selon une analyse avancée de la séquence d’activation du capteur de mouvement à micro-ondes et des deux capteurs PIR numériques indépendants. Tous les trois capteurs doivent être activés simultanément dans une fenêtre de temps donnée pour déclencher une alarme. L’emploi d’une logique de détection à trois signaux améliore l’immunité du détecteur contre les perturbations environnementales.

Analyse antibalancement

Un filtre perfectionné conçu pour la protection contre les risques de fausses alarmes dans des environnements avec des conditions météorologiques de vent et de végétation en mouvement.

Triple technologie antimasque

La technologie antimasque brevetée de Pyronix offre une protection contre le masquage pour les capteurs PIR et à micro-ondes. Une bulle de protection antimasque est créée en face du détecteur et est réglable de 0 à 1 m. Si la bulle de protection est violée et une quelconque des technologies de détection est masquée avec des matériaux, tels que papier, produits d’aérosol, peinture, ruban adhésif, carton et autres, le détecteur sera dans des conditions d’antimasquage entraînant l’activation d’un relais antimasque dédié.

Compensation numérique de la température

Les détecteurs XD s’ajustent automatiquement de manière numérique pour préserver la portée de détection dans des environnements chauds et humides, où la température ambiante peut devenir identique à la température externe du corps humain (égale à 37 °C).

Filtre ultraviolet très puissant

La lumière ultraviolette est toujours présente dans notre environnement et elle est particulièrement forte à des endroits en haute altitude et au bord de mer. Une exposition prolongée à de tels rayonnements réduit les performances et peut masquer totalement les lentilles PIR. Afin de contrecarrer ce phénomène, les lentilles XD sont revêtues d’un très puissant filtre ultraviolet et fabriquées avec des normes les plus strictes.

Bandes de fréquences des micro-ondes

Le détecteur XD propose trois bandes de fréquences différentes. Chacune d’entre elles est indiquée par une étiquette de couleur différente. Cette fonction permet l’installation de plusieurs détecteurs à proximité immédiate sans le risque d’interférences électromagnétiques.

Avertisseur de test de marche intégré

Afin de permettre à l’installateur de réaliser un test de marche simple et rapide lors de l’installation, avec une indication sonore de présence dans la zone de détection, le détecteur XD est doté d’un avertisseur intégré. L’avertisseur émettra un son pour indiquer le déclenchement d’une alarme lors du test de l’installation (désactivable au besoin).

Optiques scellées et résistantes aux intempéries

La douille de la lentille est conçue pour maintenir fermement la lentille en place et créer une chambre environnementale stable entre la lentille et le capteur PIR. Un joint en caoutchouc sur la lentille et un joint en mousse sur le capteur PIR viennent sceller le détecteur contre toutes les conditions climatiques et d’humidité. En outre, la chambre du capteur PIR scellée protège les capteurs PIR contre toute infestation d’insectes possible et tout mouvement d’air interne.

Support très résistant en option

Le robuste support antisabotage en option prévoit également un passage de câble pour une installation simple et une sécurité supérieure, en permettant de dissimuler les câbles à l’intérieur du support. Il s’ouvre de 45° à gauche et à droite, ce qui permet d’obtenir une zone de couverture totale de 90°, lorsque deux détecteurs sont installés côte à côte. Si les câbles ne peuvent pas être dissimulés dans le support pour une quelconque raison, il est également possible d’installer un conduit pour protéger le câblage.

Caractéristiques techniques des détecteurs

Sensibilité automatique

Oui

Compensation numérique de la température

Oui

Résistance DEDL intégrée

Oui

Protection anti-sabotage

Avant et arrière

Avertisseur de test de marche intégré

Oui

Indicateur lumineux séparé

Micro-ondes, infrarouge et alarme

3 fréquences micro-ondes pour éviter les interférences

Oui

Technologie numérique à seuils flottants indépendants (IFT)

Oui

Analyse antibalancement

Oui

Sensibilité réglable

Automatique ou élevée

Caractéristiques techniques des détecteurs

Portée maximale

10 m (13 m avec la lentille rideau)

Couverture volumétrique

Oui

Couverture de type rideau

Facultatif

Immunité aux animaux

10 kg

Triple technologie

2 à infrarouge et 1 en micro-ondes

Vitesse de détection

0,25 à 2,5 m/s

Angle de couverture

90° (142° avec lentille rideau)

Zones de détection

78 (24 avec lentille rideau)

Plans de détection

5 (1 avec lentille rideau)

Antimasquage réglable (antispray)

Oui

Protection

Filtre de lumière ultraviolette

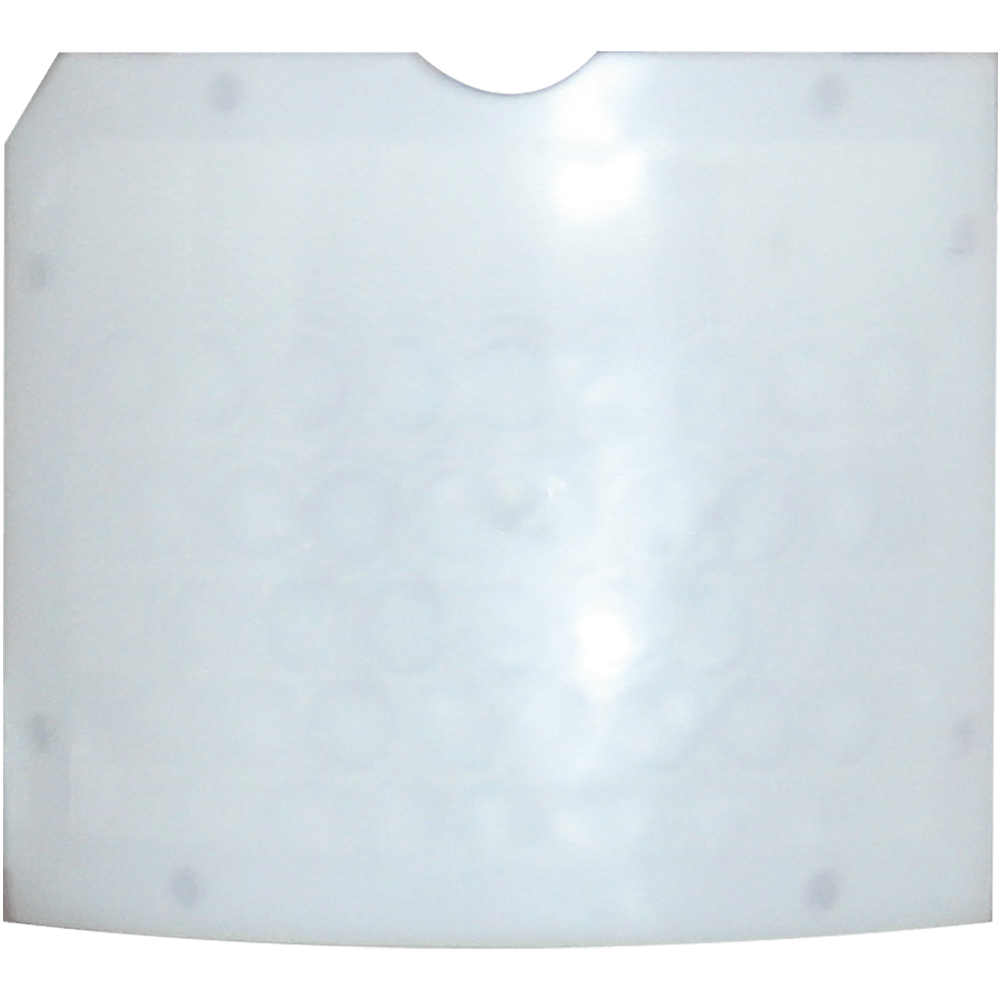

Lentille

2 lentilles volumétriques de type 5 (UV compensé)

Optiques

Optiques scellées

Méthode de détection

2 capteurs infrarouges passifs à deux éléments faible bruit et 1 capteur Doppler à micro-ondes

Technologie antimasque

Oui

Fixation

Montage mural

Oui - Supports fixes et muraux supplémentaires disponibles séparément

Hauteur de couverture optimale

2,4 m

Hauteur de montage certifié

2,4 m

Caractéristiques environnementales et de fonctionnement

Température de stockage

-40 à +80 °C

Température de fonctionnement nominale

-30 à +70 °C

Dimensions physiques (H x L x P)

188 x 84 x 77 mm

Poids

300 g

Caractéristiques électriques et batterie

Tension de fonctionnement

9 à 16 V CC, 13,8 V CC typique

Consommation de courant au repos

24 mA à 13,8 V CC

Sorties relais

3 sorties, limites TBTS, 60 V CC, 50 mA (42,4 V CA max.)

Contact antisabotage

12 V CC 50 mA, frontal et arrière

Certifications et garantie

Classe environnementale

IV

Type de certification

Autocertifié

Conformité électrique

CE

Garantie

5 ans

Codes produits et options

(English) XDH10TTAM - 9.9GHz
FPXD10TTAM1
(English) XDH10TTAM - 10.587GHz
FPXD10TTAM3
