XDL12TT-AM

Caractéristiques du produit
  • Détection à trois signaux

  • Immunité aux animaux double vision

  • Antimasquage

  • Antiblocage

  • Analyse antibalancement

  • Technologie Blue Wave (BWT)

  • Configurations multiples

  • Résistant aux intempéries

  • Design très résistant

  • Couverture adaptable

  • Installation flexible

  • Configuration simple

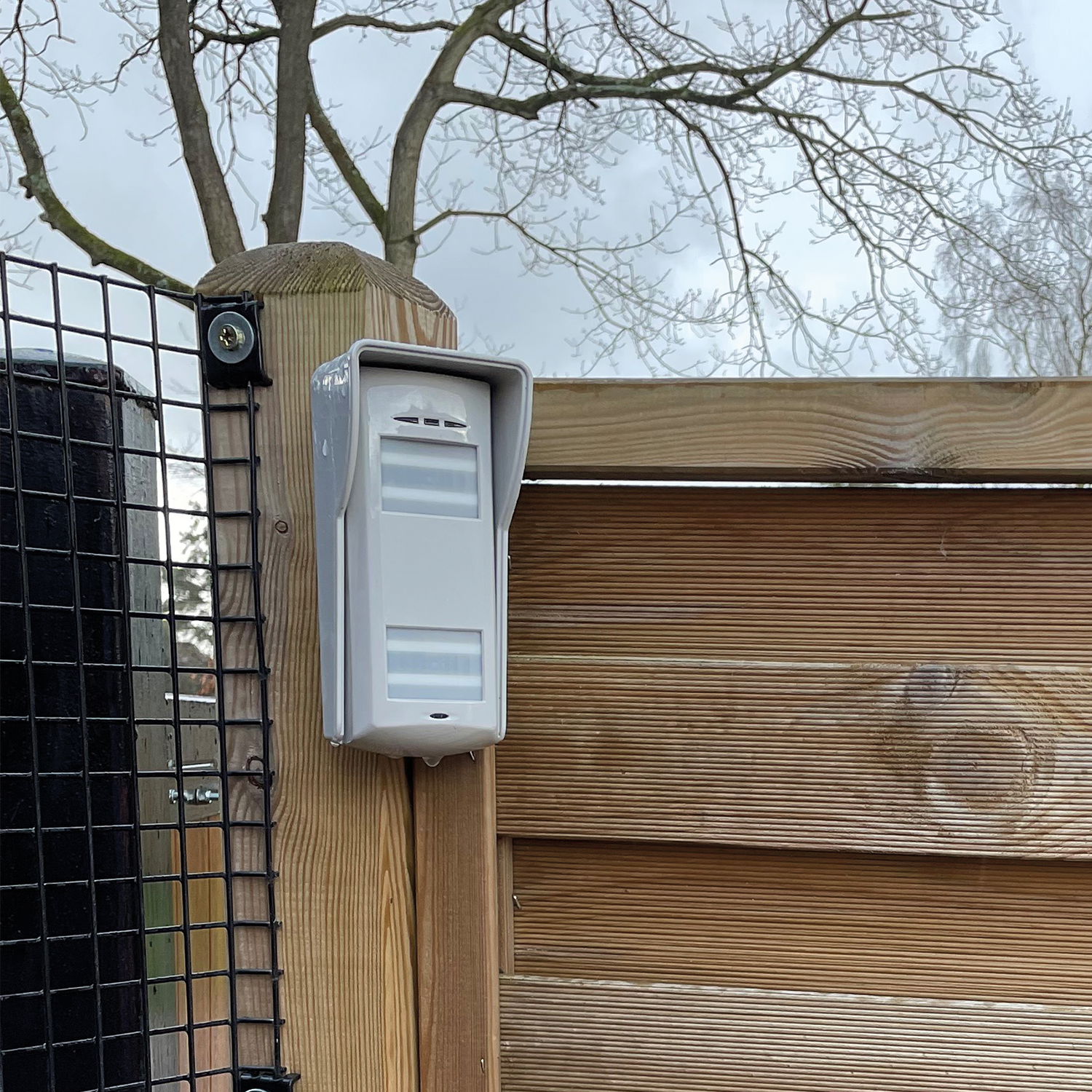

Détecteur d’extérieur, avec fonction d’immunité aux animaux, à montage surbaissé, doté de technologies de niveau 3 et 4

Grâce à deux capteurs à infrarouge passif (PIR) indépendants et à un capteur à micro-ondes dans un seul boîtier, la technologie à triple détection (TT) utilise une logique de détection à trois signaux qui permet d’identifier la présence d’un intrus. Pour cela, tous les trois capteurs doivent être activés l’un après l’autre dans une succession rapide pour déclencher une alarme.

Protection et liberté des animaux grâce à l’immunité aux animaux double vision

Les deux capteurs PIR du détecteur XDL12TT-AM sont dotés d’un champ de vision volumétrique dédié. Le capteur PIR de la partie supérieure détecte vers l’extérieur et le haut, tandis que le capteur PIR de la partie inférieure détecte vers l’extérieur et le bas, sans croiser le plan horizontal central entre eux. Cette configuration de capteurs PIR qui ne se chevauchent pas, accompagnée de la logique de détection à trois signaux, offre une détection séquentielle hautement sécurisée et augmente le pouvoir d’immunité aux animaux.

Performances d’extérieur ultimes avec l’analyse antibalancement

Un filtre perfectionné permet au détecteur XDL12TT-AM de distinguer les mouvements des branches des arbres ou des feuilles des plantes de ceux d’un intrus. Il est conçu pour maintenir une efficacité optimale et réduire les risques de fausses alarmes dans des environnements soumis à des conditions météorologiques de vent et de végétation en mouvement.

Armement en toute sécurité et déclenchement d’alarme avec la technologie anti-interférence

  • Antimasquage
    Cette technologie de niveau 3 brevetée offre une protection supérieure contre toute tentative de masquer les trois technologies de détection avec différents matériaux, tels que : carton, ruban adhésif, produits d’aérosol, peinture ou feuille d’aluminium.
  • Antiblocage
    Cette technologie de niveau 4 empêche le système d’être armé si le champ de vision des capteurs dans le détecteur est bloqué par un quelconque obstacle. Ces obstacles devront être éliminés avant d’armer le système.

Protection même en cas d’intempéries avec l’indice de protection IP55

Le détecteur XDL12TT-AM possède un indice d’imperméabilité IP55. Par conséquent, quelles que soient les conditions climatiques, ce détecteur présente une grande durabilité et fiabilité, avec une protection contre la poussière, les fortes précipitations, la neige et les jets d’eau de toutes les directions. Pour cela,un joint en caoutchouc sur la lentille et un joint en mousse sur le capteur PIR viennent sceller le détecteur contre toutes les conditions climatiques et d’humidité.

La tolérance à la lumière ultraviolette est une caractéristique principale de résistance aux intempéries du détecteur XD. Les lentilles et le boîtier sont fabriqués dans des matériaux de la plus haute qualité et sont aussi revêtus d’un filtre ultraviolet très puissant, garantissant ainsi que les performances du détecteur XD ne sont pas compromises.

Conçu pour une commodité maximale et une installation simple

  • Avertisseur de test de marche
  • Portée PIR/micro-ondes réglable
  • Indicateur lumineux d’état
  • Passage de câble prépercé
  • Résistances EDL sélectives

(English)

Caractéristiques techniques des détecteurs

Technologie Blue Wave

Oui

Technologie Digi-logic

Logique de détection à triple technologie

Sensibilité automatique

Oui

Option de sensibilité

Automatique ou élevée

Compensation numérique de la température

Oui

Capteur pyroélectrique à deux éléments

Oui

Résistance DEDL intégrée

Sabotage, alarme et masque

Protection anti-sabotage

12 V CC 50 mA, frontal et arrière

Avertisseur de test de marche intégré

Oui

Indicateur lumineux séparé

Partie supérieure : Micro-ondes, PIR 1 et alarme | Partie inférieure : PIR 2

Technologie numérique à seuils flottants indépendants (IFT)

Oui

Compensation normale de la température

Oui

Plage de fréquence

9,9 GHz

Analyse antibalancement

Oui

Imperméable

Oui

Boîtier

Polycarbonate de 3 mm, HDPE de 0,4 mm dans la zone de la lentille

Caractéristiques techniques des détecteurs

Portée maximale

12 m

Couverture volumétrique

Couverture à 85°

Couverture de type rideau

Couverture à 17°

Immunité aux animaux

Jusqu’à 35 kg | 1 à 1,5 m (hauteur de montage du détecteur)

Triple technologie

Oui

Vitesse de détection

0,25 à 2,5 m/s

Zones de détection

22 (11 dans la partie supérieure, 11 dans la partie inférieure)

Plans de détection

2

Antimasquage réglable (antispray)

Tripe masquage de 0 à 1 m couvrant toutes les 3 technologies

Filtre de lumière blanche

Oui

Protection

Triple technologie antimasque | Classé IP55

Lentille

UV compensé

Optiques

Optiques scellées double vision

Méthode de détection

Logique de détection à trois signaux

Technologie antimasque

Oui

Capteur

Infrarouge passif à deux éléments numériques

Fixation

Montage mural

Supports en option : | XD-FIXEDBRACKET | XD-WALLBRACKET | XD-45D-ADAPTER

Hauteur de couverture optimale

1,2 m

Caractéristiques environnementales et de fonctionnement

Température de stockage

-40 à 80 °C

Température de fonctionnement certifiée

-30 à 70 °C

Dimensions physiques (H x L x P)

188 x 77 x 84 mm

Poids

300 g

Caractéristiques électriques et batterie

Tension de fonctionnement

9 à 16 V CC, 13,8 V CC typique

Courant d’alimentation

Environ 24 mA à 13,8 V CC

Sorties relais

3 sorties, limites TBTS, 60 V CC environ 50 mA (42,4 V CA crête)

Contact antisabotage

12 V CC 50 mA, frontal et arrière

Certifications et garantie

Classe environnementale

IV

Type de certification

Autocertifié

Conformité électrique

CE

Garantie

5 ans (lentille exclue)

Codes produits et options

(English) XDL12TT-AM 9.9GHz
(English) XDL12TTAM1
SAP: 361300882
(English) XDL12TT-AM 10.525GHz
(English) XDL12TTAM2
SAP: 361301599
(English) XDL12TT-AM 10.587GHz
(English) XDL12TTAM3
SAP: 361301600
