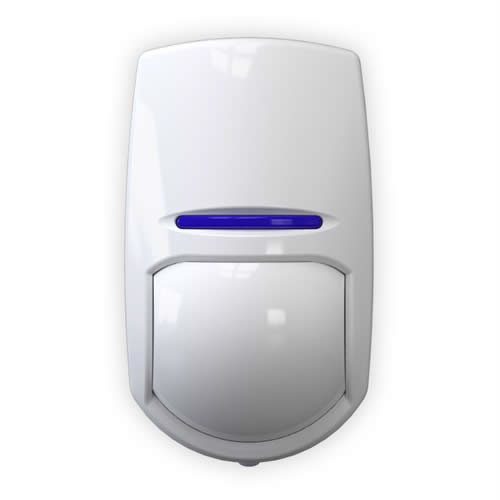

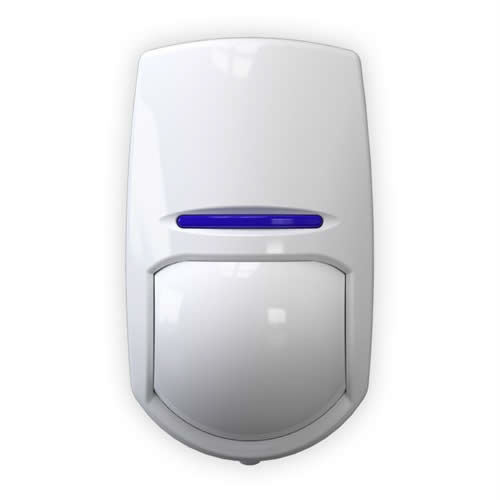

KX15DT

Description

(English) The dual technology KX15DT combines both PIR and microwave detection to allow for more accurate and reliable detection while minimising the risk of false alarms. With adjustable settings like sensitivity and pulse count, the KX15DT is ideally suited for different environments and security requirements.

Key Features
  • Rivelatore digitale doppia tecnologia copertura volumetrica
  • Resistenze di fine linea selezionabili
  • Tecnologia AND/OR

Product Features

Il KX15DT è composto da un sensore PIR a doppio elemento e una microonda in banda X; Entrambe le tecnologie devono essere attivate per poter generare un allarme, ciò riduce il rischio di falsi allarmi.

L’utilizzo della tecnologia Blue Wave (BWT) e della compensazione digitale della temperatura ha notevolmente migliorato l’immunità dei rivelatori ai falsi allarmi e ai disturbi ambientali.

Copertura

Copertura volumetrica con portata di 15m è l’ideale per la protezione di locali uffici e ambienti commerciali.

Resistenze di fine linea selezionabili

Il rivelatore è dotato di resistenze di bilanciamento selezionabili tra i valori: 6k8, 5k6, 2k2, 4k7 e 1k (Per l’allarme) e 5k6, 4k7, 2k2 e 1k (Per il Tamper); E’ possibile soddisfare le specifiche di connessione della maggior parte delle centrali in commercio.

Test Automatico attivo

Dopo 5 ore di inattività, il rivelatore automaticamente inizierà il test sia del PIR sia della Microonda.

Sensibilità automatica

La sensibilità del rivelatore viene calibrata automaticamente a seconda delle condizioni ambientali.

Indicazione tramite LED di stato

Verde = Solo PIR Attivato
Arancione = Solo Microonda Attiva
Blu = Allarme

Frequenze delle microonde

L’utilizzo di 3 diverse bande di frequenze della microonda evita pericolose interferenze tra i rivelatori installati, ad esempio: nella stessa stanza, l’incrocio delle microonde oppure installazioni dei rivelatori “schiena contro schiena”.

Tecnologia AND/OR

La modalità “AND = e” genera un allarme solo quando la Microonda “E” il sensore PIR sono attivati da un movimento; La modalità ‘OR = o’ genera un allarme solo quando la Microonda “O” il sensore PIR sono attivati da un movimento; La funzione OR è utilizzata in ambienti in cui vi è il rischio che il rilevamento di PIR venga bloccato.

Tecnologia Blue Wave

Utilizzando la combinazione di avanzate tecniche di elaborazione del segnale digitale e ottica di precisione, la Blue Wave Technology consente di minimizzare i falsi allarmi e di aumentare l’immunità alle interferenze, adattandosi perfettamente all’ambiente. La BWT comprende diversi componenti chiave:

Il nuovo sistema di ottica 3D consente una perfetta messa a fuoco del segnale a infrarossi sul sensore piroelettrico. Ciò consente alla BWT di identificare chiaramente i bordi del segnale positivo e negativo.

Regola, in digitale, la sensibilità del rivelatore per mantenere il suo range di rilevazione quando la temperatura dell’ambiente è vicina alla temperatura corporea.

Un potente software incorporato in un microprocessore viene utilizzato per elaborare le informazioni ricevute dal sensore piroelettrico. Il risultato di questa combinazione è un maggiore controllo del rumore del segnale a infrarossi inferiore e quindi una migliore immunità.

Caratteristiche tecniche Rivelatori

Tecnologia Blue Wave (BWT)

Si

Sensibilità automatica

Si

Configurazione della sensibilita'

Auto o alta

Resistenze di fine linea selezionabili

Si

Protezione Tamper

Frontale e posteriore

Indicazione LED separata

Microonda, PIR, allarme

3 differenti Frequenze della Microonda

Si

Caratteristiche ottiche, lente e rilevatore

Copertura massima

15mt

Copertura volumetrica

Si

Doppia tecnologia

Si

Velocita' di rilevamento

0.3 - 3.0 m/s

Angolo di copertura

85 gradi

Zone di rilevamento

74

Piani di rilevamento

7

Tecnologia anti-mascheramento

Si

Protezione antistrisciamento

Si

Filtro luce bianca

6500 Lux

Protezione

Filtro a luce ultravioletta

Lenti

3D

Ottica

Ottica sigillata

Metodo di rilevamento

Sensore piroelettrico a doppio elemento a basso rumore e sensore Doppler a microonde

Montaggio

Montaggio a muro

Staffa in dotazione

Montaggio a soffitto

Staffa in dotazione

Altezza di copertura ottimale

1.8 - 2.4m

Certificata altezza di copertura

2.4m

Caratteristiche ambientali di funzionamento

Temperatura di stoccaggio

-40C to +80C

Certificata temperature di lavoro

-10C to +40C

Temperature di lavoro

-30C to +60C

Dimensioni (A x L x P)

117 x 69 x 50mm

Peso

125g

Batteria

Voltaggio

9-16V DC 13.8V DC

Consumo di corrente a riposo

24mA @ 12V (Min), 30mA @ 12V (Max)

Resistenza di contatto

<10 ohms

Uscita rele'

50mA 60 V DC, 42 V AC (RMS)

Protezione Tamper

12V 50mA

Certificato e garanzia

Grado di sicurezza

Grado 2

Classe ambientale

II

EN certificazione

EN50131-2-4:2008, EN50131-1:2006+A1:2009, PD6662:2010

Conformità elettrica

CE

Garanzia

5 anni

Codici prodotti e opzioni

KX15DT - 10.587GHz
(English) FPKX15DT3
SAP: 361301731
KX15DT - 10.587GHz - Configured (UK only)
(English) FPKX15DT3C
SAP: 361301088
