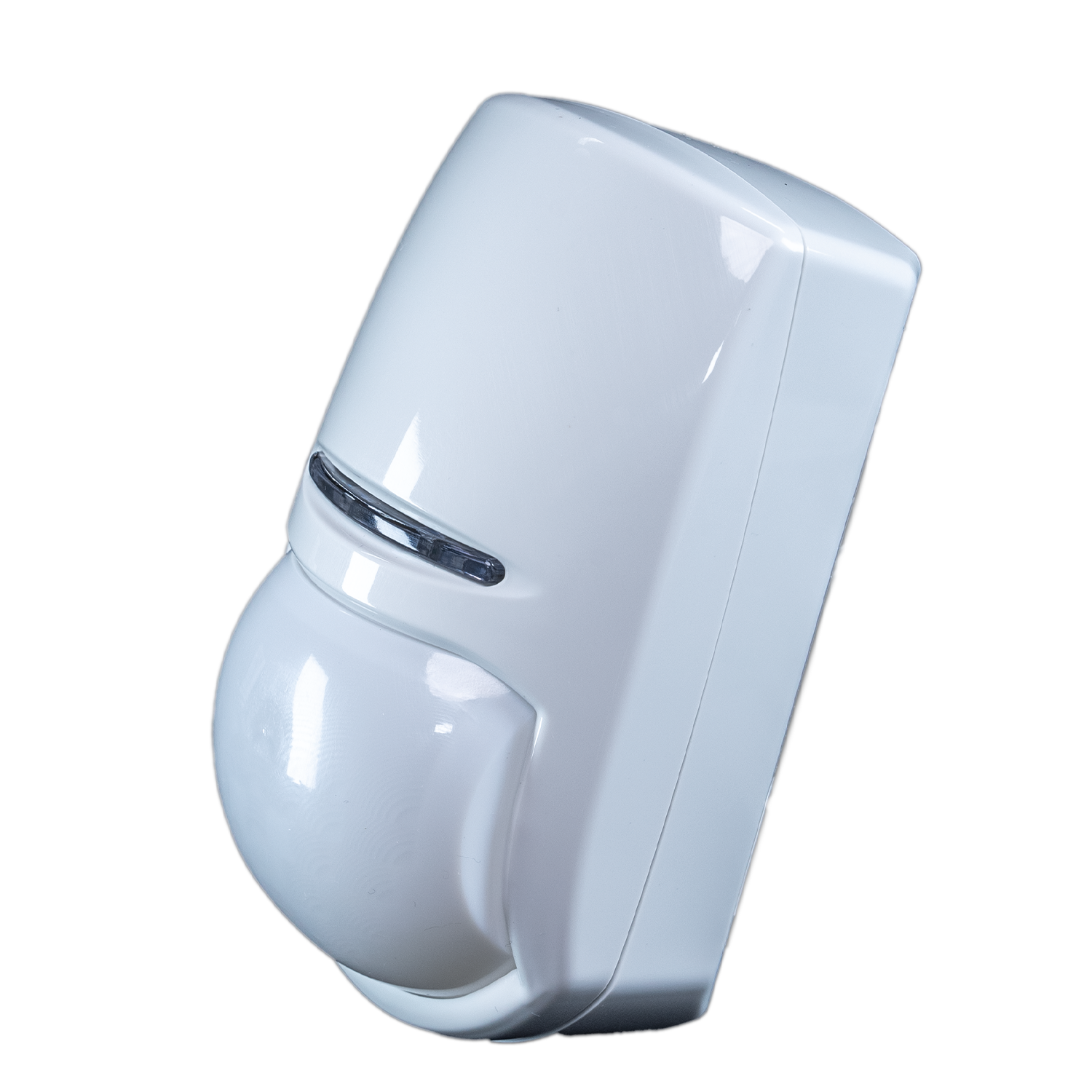

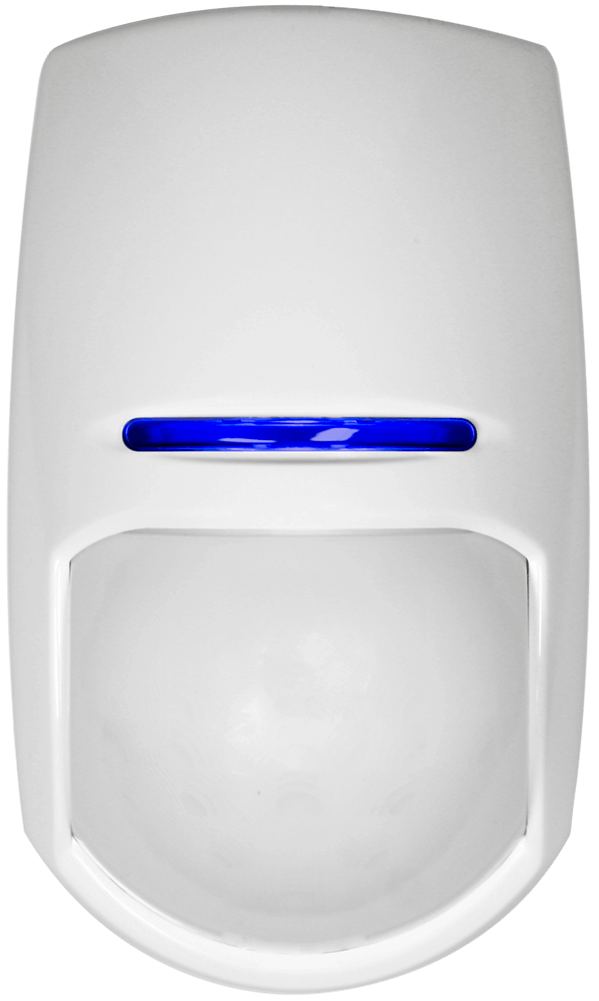

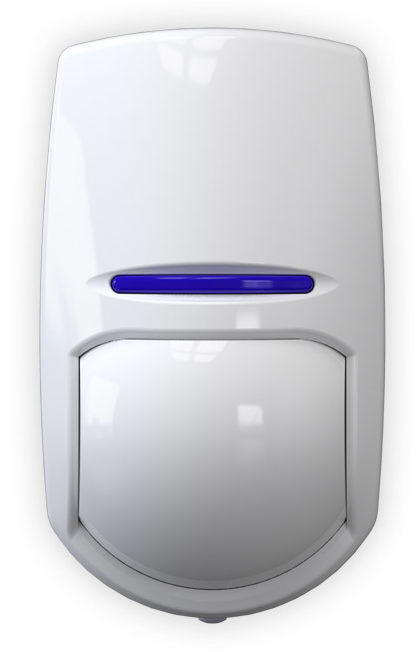

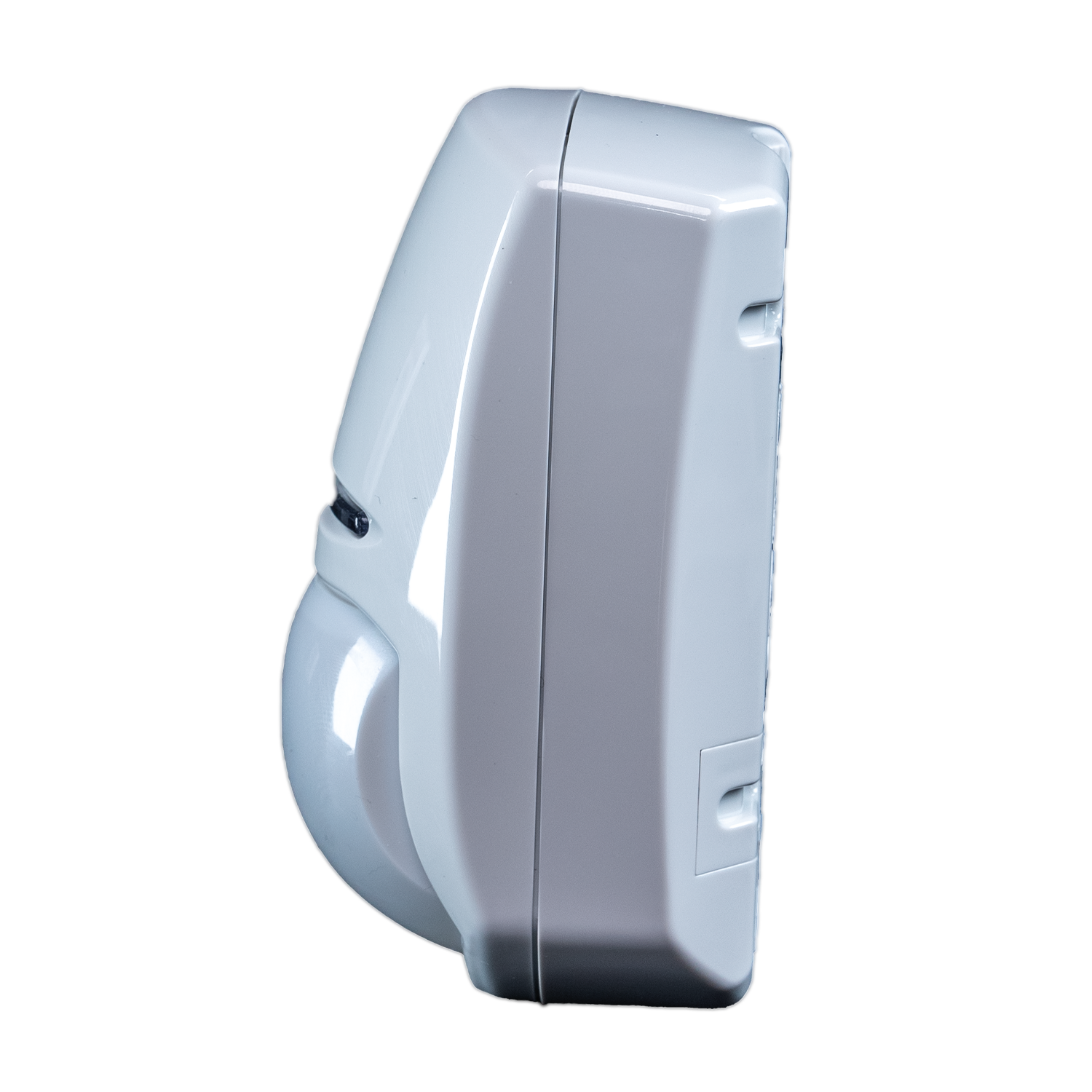

(English) The KX15DTAM is a dual element pyro-electric sensor that boasts Grade 3 compliance. The premium detector features patented anti-masking technology and selectable EOL resistors for compatibility with various control panels. Additionally, it incorporates auto sensitivity, tamper-proof brackets, sealed optics, and ABS plastics for advanced functionality.
L’KX15DTAM è indicato per le installazioni di grado 3. Con l’antimascheramento e la doppia tecnologia, l’KX15DTAM è il rivelatore TOP della gamma KX.
La tecnologia brevettata da Pyronix relativa all’anti-mascheramento protegge sia i sensori PIR sia la microonda. Un’area regolabile da 0 a 1.0mt viene creata davanti al rivelatore. Se l’area protetta viene violata e una delle tecnologie viene mascherata da sostanze come : carta, spray, lacche, nastri adesivi, scatole di cartone ecc.,l’KX entrerà nella condizione di mascheramento attivando il relè antimascheramento dedicato.
Il rivelatore è dotato di resistenze di bilanciamento selezionabili tra i valori: 6k8, 5k6, 2k2, 4k7 e 1k (Per l’allarme), 5k6, 4k7, 2k2 e 1k (Per il Tamper)e 1k, 2k2, 4k7, 5k6, 6k8, 8k2, 12k, 15k, 3k (Per il Mask); E’ possibile soddisfare le specifiche di connessione della maggior parte delle centrali in commercio.
Attraverso la combinazione della tecnica di elaborazione del segnale digitale avanzato, abbinata alle ottiche di precisione, la tecnologia Blue Wave permette di minimizzare i falsi allarmi e di aumentare l’immunità alle interferenze, adattandosi perfettamente all’ambiente. La BWT comprende diversi componenti chiave:
Il nuovo sistema ottico 3D consente una perfetta messa a fuoco del segnale PIR sul sensore piroelettrico. Ciò consente un’analisi più precisa del segnale positivo e negativo.
Regola, automaticamente, la sensibilità del rivelatore per mantenere il range di rilevazione costante anche quando la temperatura dell’ambiente si avvicina alla temperatura corporea.
Il potente firmware che gestisce il microprocessore è utilizzato per elaborare tutte le informazioni ricevute dal sensore piroelettrico. Il risultato analisi si traduce in un maggiore controllo dei rumori di fondo del segnale e quindi una migliore immunità.
La sensibilità del rivelatore viene calibrata automaticamente a seconda delle condizioni ambientali.
Il case plastico lucidato di 3mm, riduce le interferenze elettrostatiche sul sensore piroelettrico.
L’ottica sigillata fornisce la migliore protezione dalle possibili intrusioni di insetti; isola il sensore piroelettrico in modo da evitare che movimenti d’aria possano generare falsi allarmi.
Poiché il sensore PIR e la Microonda devono essere attivati contemporaneamente per poter generare un allarme, i rivelatori a doppia tecnologia ottimizzano le prestazioni e soprattutto riducono il rischio di allarmi non desiderati.
Tecnologia Blue Wave (BWT) |
Si |
Sensibilità automatica |
Si |
Configurazione della sensibilità |
Auto o alta |
Compensazione digitale della temperatura |
Si |
Resistenze di fine linea selezionabili |
Si |
Protezione Tamper |
Frontale e posteriore |
Indicazione LED separata |
Microonda, PIR, allarme |
3 diverse Frequenze della Microonde |
Si |
Copertura massima |
15mt |
Copertura volumetrica |
Si |
Doppia tecnologia |
Si |
Velocita' di rilevamento |
0.2 - 2.5m/s |
Angolo di copertura |
85 gradi |
Zone di rilevamento |
74 |
Piani di rilevamento |
7 |
Tecnologia anti-mascheramento (antispray) |
Si |
Tecnologia Anticloaking |
Si |
Protezione dell'area sotto il rivelatore (zona creep) |
Si |
Filtro luce bianca |
6500 lux |
Protezione |
Filtro a luce ultravioletta |
Lenti |
3D |
Ottica |
Ottica sigillata |

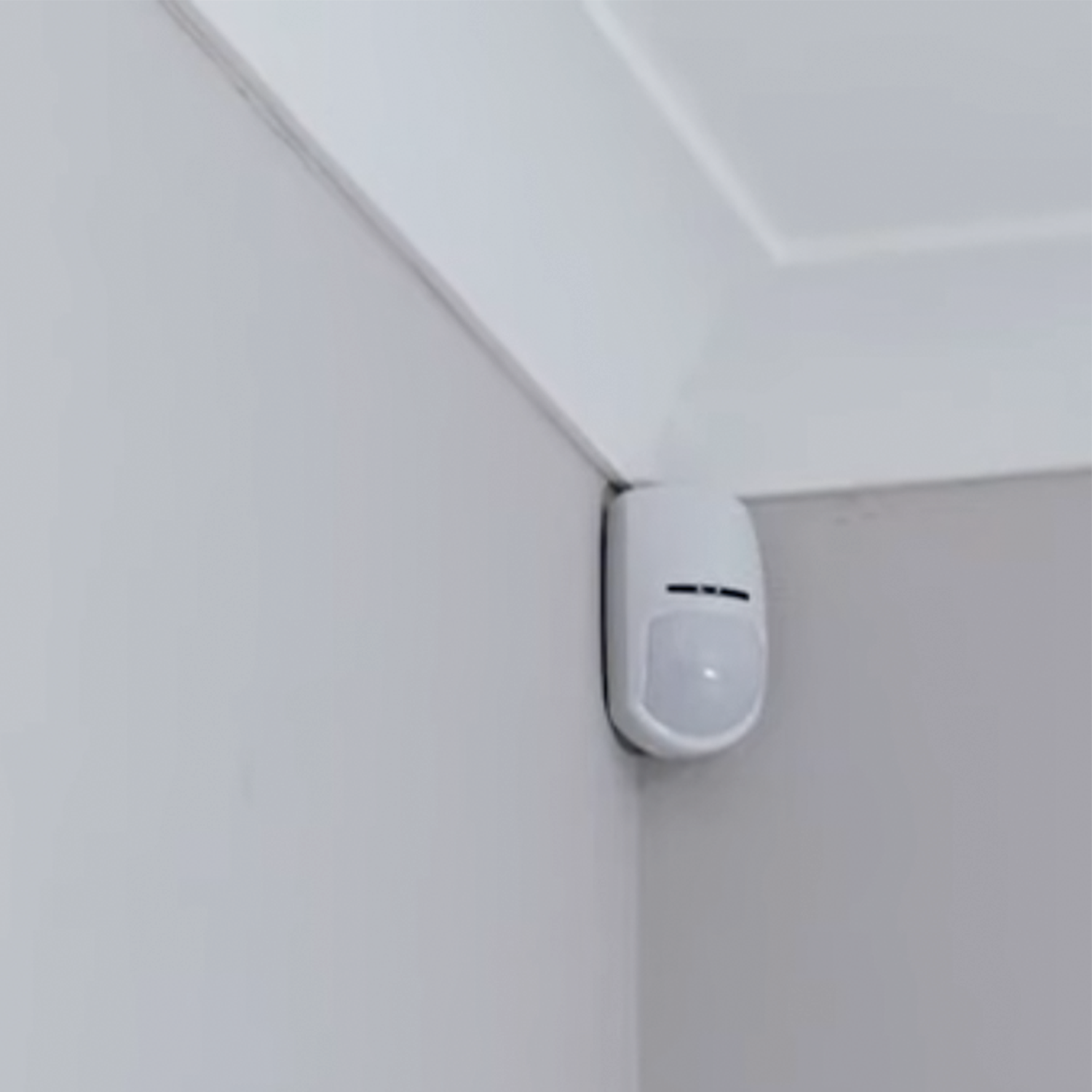

Montaggio a muro |
in dotazione con protezione tamper |

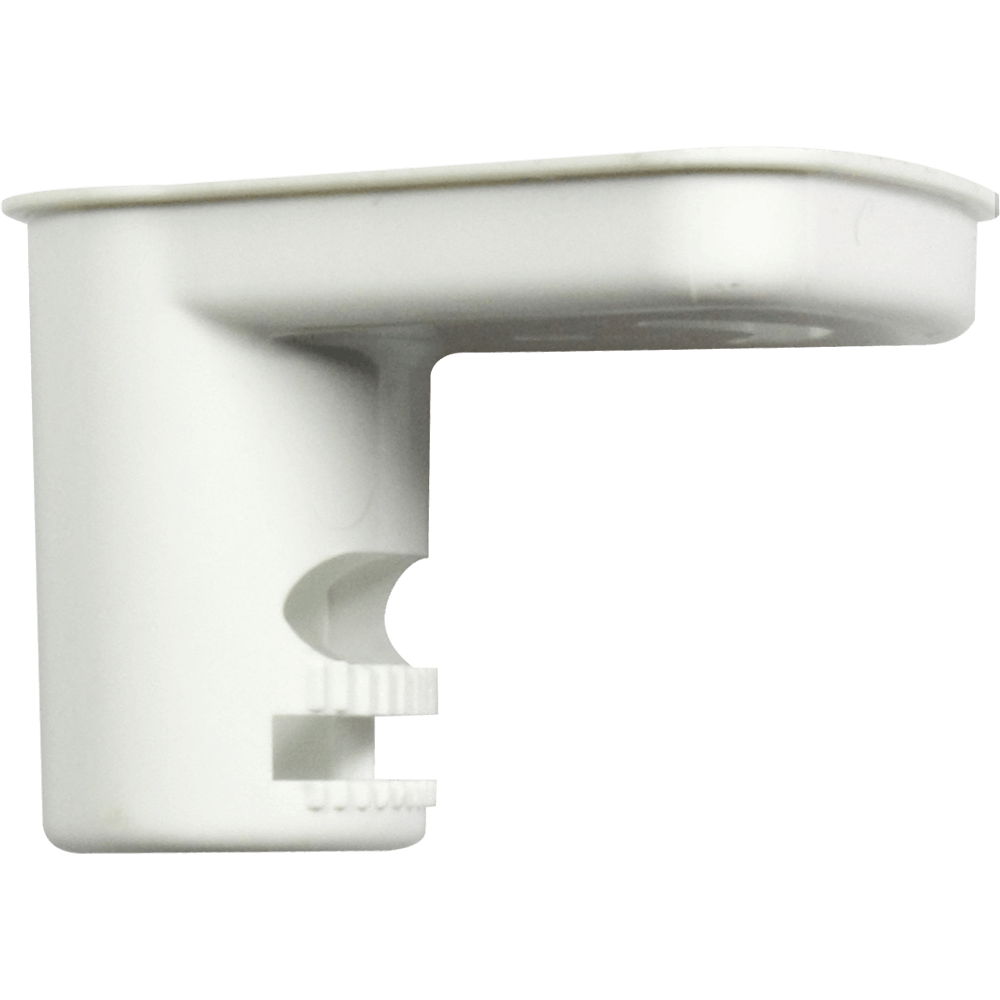

Montaggio a soffitto |
in dotazione con protezione tamper |
Altezza di copertura ottimale |
1.8 - 2.4m |
Certificata altezza di copertura |
1.8 - 2.4m |
Temperatura di stoccaggio |
-40C to +80C |
Certificata temperature di lavoro |
-10C to +40C |
Temperature di lavoro |
-30C to +60C |
Dimensioni (A x L x P) |
117 x 69 x 50mm |
Peso |
125g |
Voltaggio |
9-16V DC 13.8V DC |
Consumo di corrente a riposo |
24mA @ 12V (Min), 30mA @ 12V (Max) |
Resistenza di contatto |
<10 ohms |
Uscita rele' |
50mA 60 V DC, 42 V AC (RMS) |
Protezione Tamper |
12V 50mA |
Grado di sicurezza |
Grado 3 |
Classe ambientale |
II |
EN certificazione |
EN50131-2-4:2008, EN50131-1:2006+A1:2009, PD6662:2010 |
Conformità elettrica |
CE |
Garanzia |
5 anni |
