XDL12TT-AM

Caratteristiche dei prodotti
  • Logica digitale a Tripla tecnologia

  • Dual-Vision Immune agli aminali (fino a 35kg)

  • Tecnologia Anti-Mascheramento

  • Tecnologia Anti-Blocking

  • Analisi Anti Sway (Oscillazione)

  • Tecnologia Blue Wave (BWT)

  • Configurazione multipla

  • Resistente alle intemperie

  • Robusto

  • Copertura adattabile

  • Facilita' di installazione

  • Facilita' di configurazione

Rilevatore per l'esterno a basso montaggio, tollerante agli animali domestici, con tecnologie di Grado 3 e 4

La tripla tecnologia (TT) del rilevatore XDL12TT-AM consta di due sensori ad infrarosso passivo (PIR) indipendenti e di un sensore a microonda, tutto in un unico contenitore. Per identificare la presenza di un intruso, l’XDL12TT-AM utilizza una logica di rilevazione a triplo segnale: ciò significa che tutti i tre sensori si devono attivare in rapida successione per creare un allarme.

Dual-Vision Immunita' agli aminali

I due sensori PIR del rilevatore XD dispongono di un campo visivo volumetrico dedicato: il PIR
superiore rileva verso l’esterno e dal centro verso l’alto, mentre il PIR inferiore rileva verso l’esterno e dal centro verso il basso. In questa configurazione i fasci non sono sovrapposti, attraverso la logica a triplo segnale, otteniamo una rilevazione sequenziale di estrema affidabilità con una maggiore tolleranza alla rilevazione degli animali.

Migliori prestazioni per l'esterno con l'analisi Anti Sway

Si tratta di un filtro di analisi avanzato, progettato per evitare i falsi allarmi in ambienti che presentano una combinazione di condizioni atmosferiche caratterizzata da vento e vegetazione ondeggiante.

Inserire il sistema in sicurezza e battere il ladro con la tecnologia anti-interferenza

Tecnologia Anti-Mascheramento testata e garantita da Pyronix, la tecnologia Anti-Masking brevettata di Grado 3 fornisce una protezione superiore contro ogni tentativo di mascheramento di tutte e tre le tecnologie del rilevatore XDL12TT-AM rispetto ad un ampio spettro di materiali (cartone, nastro adesivo, spruzzi, vernici o fogli di alluminio).

Tecnologia Anti-Blocking L’XDL12TT-AM è dotato di tecnologia Grado 4 anti-blocco. Questa particolare funzione impedisce all’utente di inserire l’allarme quando qualcosa ostruisce il campo visivo del rilevatore (PIR oppure Microonda). Per inserire il sistema è necessario che venga prima rimosso il blocco.

Progettato per la massima praticità con una facilita' di installazione

BUZZER di Test del rivalatore; LED di Stato; Ingresso cavi preforati; Resistenze di fine linea integrate e selezionabili.

Grado IP55 di resistenza alle intemperie

L’XDL12TT-AM presenta un grado di resistenza alle intemperie IP55; Il nuovo rivelatore è quindi affidabile in qualunque condizione climatica ed è protetto dall’ingresso di polvere, pioggia ad alta densità, getti d’acqua e neve provenienti da qualsiasi direzione. La guarnizione di gomma sulla lente e la guarnizione in schiuma sul sensore PIR sigillano il rilevatore contro umidità ed eventi meteorologici.

Un’altra caratteristica importante di resistenza del nuovo rivelatore XD è la sua tolleranza alla luce ultravioletta, sempre presente all’esterno e particolarmente dannosa ad alte quote e in prossimità dei litorali costieri. La continua esposizione alle radiazioni ultraviolette riduce, in genere, le prestazioni dei rilevatori e a lungo andare può accecare le lenti del PIR. Per contrastare questi fenomeni, sia le lenti e sia la scocca dei rivelatore della famiglia XD sono state realizzate con materiali di alta qualità e rivestiti con un filtro ultravioletto che ne assicura la durata e le prestazioni nel tempo.

La tecnologia brevettata da Pyronix relativa all’anti-mascheramento protegge sia i sensori PIR sia la microonda. Un’area regolabile da 0 a 1.0mt viene creata davanti al rivelatore. Se l’area protetta viene violata e una delle tecnologie viene mascherata da sostanze come: carta, spray, lacche, nastri adesivi, scatole di cartone ecc.,l’XD entrerà nella condizione di mascheramento attivando il relè antimascheramento dedicato.

(English)

Caratteristiche tecniche Rivelatori

Tecnologia Blue Wave (BWT)

Si

Tecnologia Digi logic

Tripla tecnologia di rilevamento

Sensibilità automatica

Si

Configurazione sensibilità

Auto o alta

Compensazione digitale della temperatura

Si

Sensore piroelettrico a doppio elemento

Si

Resistenze di fine linea selezionabili

Tamper, Allarme, Mascheramento

Protezione Tamper

12V DC 50mA Frontale e posteriore

Buzzer di Test integrato

Si

Indicazione LED separata

In alto: microonda, PIR 1 e allarme | In basso: PIR 2

Tecnologia digitale indipendente (IFT)

Si

Compensazione digitale della temperatura

Si

Range di Frequenza

9.9GHz

Analisi Anti Sway ( Oscillazione)

Si

Resistenza alle intemperie

Si

Involucro del rilevatore

Policarbonato spessore 3mm Lenti 0.4mm HDPE

Caratteristiche tecniche Rivelatori

Copertura massima

12m

Copertura volumetrica

85°

Copertura a tenda

17°

Immunità agli animali

Fino a 35kg a 1-1.5m (altezza di montaggio del rivelatore)

Tripla tecnologia

Si

Velocità di rilevamento

0.25 - 2.5 m/s

Zone di rilevamento

22 (11 Alto, 11 basso)

Piani di rilevamento

2

Antimasking (antispray) regolabile

0 - 1m

Filtro luce bianca

Si

Protezione

Logica digitale a Tripla tecnologia | IP55

Lenti

UV compensata

Ottica

Ottica sigillata dual-vision

Metodo di rilevamento

Tecnologia Digi logic

Tecnologia Anti-Blocking

Si

Sensore

Infrarosso passivo digitale a doppio elemento

Montaggio

Montaggio a muro

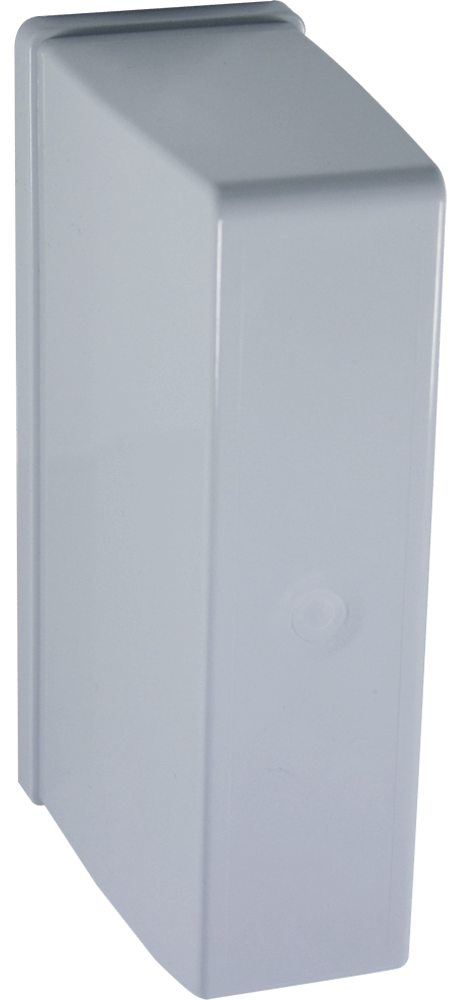

Staffa opzionale: muro, fisso & adattatore-45D

Altezza di installazione consigliata

1.2m

Caratteristiche ambientali di funzionamento

Temperatura di stoccaggio

-40ºC to +80ºC

Temperatura di funzionamento

-30ºC to +70ºC

Dimensioni (A x L x P)

188 x 77 x 84mm (7.4" x 3" x 3.4")

Peso

300g

Batteria

Alimentazione

~9- 16VDC, 13.8VDC

Assorbimento

24mA @ 13.8Vdc

Uscita relè

3x SELV limite, 60VDC ~50mA (42.4VAC picco)

Tamper switch

12VDC 50mA

Certificato e garanzia

Classe ambientale

IV

Tipo certificazione

Auto certificazione

Conformità elettrica

CE

Garanzia

5 anni ( lenti incluse)

Codici prodotti e opzioni

(English) XDL12TT-AM 9.9GHz
(English) XDL12TTAM1
SAP: 361300882
(English) XDL12TT-AM 10.525GHz
(English) XDL12TTAM2
SAP: 361301599
(English) XDL12TT-AM 10.587GHz
(English) XDL12TTAM3
SAP: 361301600
