KX15DT

Cechy produktu
  • Czujka dualna (PIR + mikrofala)

  • Rezystory parametryczne (EOL) do wyboru

  • Technologia AND/OR

  • Opatentowana technologia ITF (Independent Floating Thresholds)

  • Technologia Blue Wave

  • Automatyczna regulacja czułości i cyfrowa kompensacja temperatury

  • Potrójny wskaźnik

  • Obsługa różnych częstotliwości umożliwia eliminację przeniku mikrofal

  • Hermetyczny układ optyczny

  • Uchwyty zabezpieczone przed sabotażem w zestawie

  • Zgodność z normą EN50131-1

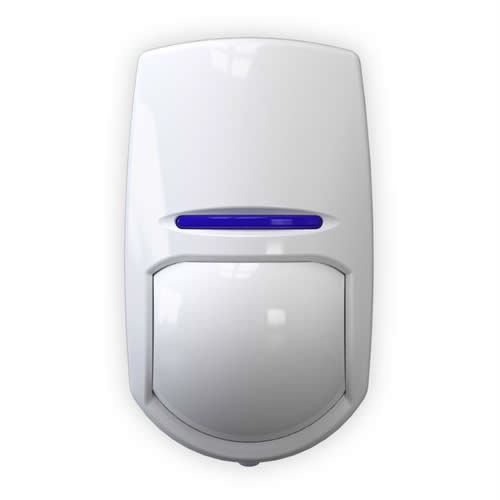

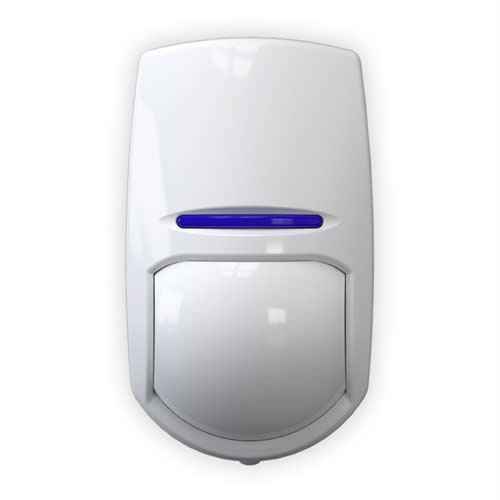

Czujka KX15DT jest wyposażona w dwuelementowy mikrofalowy czujnik piroelektryczny z oscylatorem DRO pasma X. Zastosowana konfiguracja umożliwia zmniejszenie liczby fałszywych alarmów, ponieważ alarm jest zgłaszany tylko po wyzwoleniu obu elementów czujnika.

Dzięki technologii BWT (Blue Wave Technology) i cyfrowej kompensacji temperatury detektor dostosowuje czułość, aby zmniejszyć liczbę fałszywych alarmów i ograniczyć wpływ zakłóceń w otoczeniu.

Zasięg detekcji wolumetrycznej 15 m

Zasięg detekcji wolumetrycznej 15 m. Optymalny detektor do ochrony pomieszczeń mieszkalnych i biurowych w obiektach komercyjnych.

Rezystory końcowe (EOL) do wyboru

W czujce można instalować rezystory alarmowe 6K8, 5K6, 4K7 i 1K oraz rezystory układu zabezpieczenia przed sabotażem 5K6, 4K7, 2K2 i 1K, zapewniające zgodność z większością central dostępnych na rynku.

Technologia AND/OR

W konfiguracji AND detektor działa w standardowym trybie dualnym, w którym alarm jest zgłaszany tylko po aktywacji obu czujników. W konfiguracji OR wejście alarmowe jest uaktywniane przez pasywny czujnik podczerwieni lub mikrofal. Takie rozwiązanie może być przydatne w lokalizacjach, w których istnieje ryzyko blokowania pasywnej detekcji podczerwieni.

Automatyczny test aktywacji

Jeżeli aktywacja nie nastąpi przez pięć godzin, wykonywany jest automatyczny test pasywnego czujnika podczerwieni i mikrofal.

Technologia Blue Wave (BWT)

Ta technologia zapewnia większą odporność czujki na zakłócenia w zakresie podczerwieni w otoczeniu. BWT składa się z następujących podstawowych podzespołów:

Nowy układ optyczny 3D umożliwia precyzyjne skupienie wiązki podczerwieni na czujniku piroelektrycznym. Technologia BWT umożliwia jednoznaczne identyfikowanie pozytywnych i negatywnych zmian sygnału.
Cyfrowa kompensacja temperatury umożliwia dostosowanie czułości detektorów w celu skutecznego wykrywania intruzów.
Zaawansowane wewnętrzne oprogramowanie mikroprocesora przetwarza informacje przekazywane przez czujnik piroelektryczny. Zastosowane rozwiązania umożliwiają ograniczenie szumów w pasmie podczerwieni i zwiększenie odporności na zakłócenia.

Automatyczna regulacja czułości

Czułość czujnika jest automatycznie dostosowywana zależnie od warunków otoczenia.

Potrójny wskaźnik

Mikrofale — pomarańczowy, pasywna podczerwień — zielony, alarm — niebieski

Pasma częstotliwości mikrofalowych

Użycie trzech zakresów częstotliwości umożliwia eliminację zakłóceń generowanych przez detektory zainstalowane w tym samym pomieszczeniu.

(English)
Related products & accessories
Detektory i czujniki

Specyfikacje techniczne detektorów

Technologia Blue Wave

Tak

Automatyczna regulacja czułości

Tak

Ustawienie czułości

Automatycznie lub Wysoka

Cyfrowa kompensacja temperatury

Tak

Wbudowany rezystor DEOL

Tak

Zabezpieczenie antysabotażowe

Panel przedni i tylny

Oddzielne wskaźniki

Mikrofale, pasywna podczerwień, alarm

Trzy częstotliwości w zakresie mikrofal pozwalają uniknąć zakłóceń

Tak

Specyfikacje techniczne układów optycznych, soczewek i detekcji

Maksymalny zasięg

15m

Detekcja wolumetryczna

Tak

Technologia dualna

Tak

Szybkość detekcji

0,3–3,0 m/s

Kąt detekcji

85 stopni

Strefy detekcji

74

Płaszczyzny detekcji

7

Technologia Anti-Cloak

Tak

Ochrona obszaru pod detektorem (strefa podejścia)

Tak

Filtr światła białego

6500 lx

Zabezpieczenia

Filtr ultrafioletu

Soczewka

Trójwymiarowa

Układ optyczny

Hermetyczny układ optyczny

Metoda detekcji

Niskoszumowy dwuelementowy czujnik piroelektryczny i mikrofalowy czujnik Dopplera

Mocowanie

Montaż na ścianie

Wspornik w zestawie

Montaż sufitowy

Wspornik w zestawie

Optymalna wysokość detekcji

1,8–2,4 m

Certyfikowana wysokość montażu

2,4m

Cechy środowiskowe i operacyjne

Temperatura przechowywania

Od –40°C do +80°C

Certyfikowana temperatura pracy

-10C do +40C

Nominalna temperatura pracy

Od –30°C do 60°C

Wymiary (W x S x G)

117 x 69 x 50mm

Masa

125g bez wspornika

Wyposażenie elektryczne i baterie

Napięcie robocze

9–16 V DC 13,8 V DC (wartość typowa)

Pobór prądu w stanie spoczynku

24mA przy 12 V (min.), 30mA przy 12 V (maks.)

Rezystancja styku

< 10 omów

Wyjścia przekaźników

50 mA 60 V DC, 42 V AC (wartość skuteczna)

Przełącznik zabezpieczenia antysabotażowego

12V 50mA

Certyfikaty i gwarancja

Stopień bezpieczeństwa

Stopień 2

Klasa środowiskowa

II

Certyfikat EN

EN50131-2-4:2008, EN50131-1, PD6662:2010

Typ certyfikatu

IMQ

Numer certyfikatu

CA12.01175

Zgodność elektryczna

CE

Gwarancja

5 lata

Kody i opcje produktów

KX15DT - 9.90GHz
(English) FPKX15DT1
SAP: 361300075
KX15DT - 10.525GHz
(English) FPKX15DT2
SAP: 361300108
KX15DT - 10.587GHz
(English) FPKX15DT3
SAP: 361301731
KX15DT - 10.587GHz - Configured (UK only)
(English) FPKX15DT3C
SAP: 361301088
