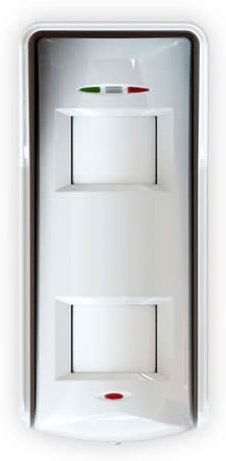

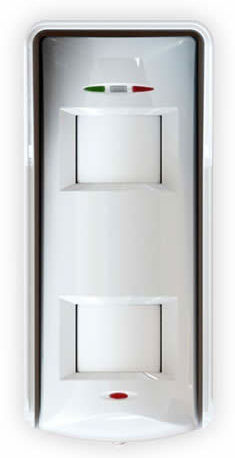

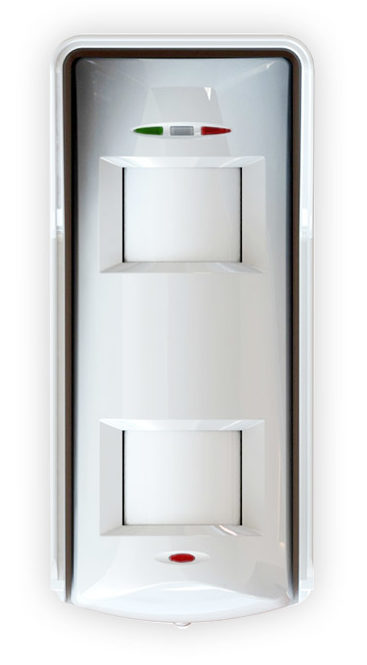

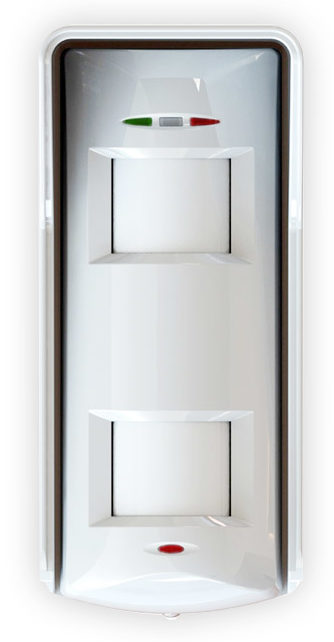

XDH10TT-AM

Cechy produktu
  • Algorytm detekcji Tri-Signal

  • Analiza Anti-Sway

  • Ochrona przed maskowaniem

  • Cyfrowa kompensacja temperatury

  • Trzy pasma częstotliwości mikrofalowych

  • Wbudowany brzęczyk testu przejścia

  • Wodoszczelny hermetyczny układ optyczny

  • Wydajny filtr ultrafioletu

  • Zasięg detekcji wolumetrycznej 10m

  • Opcjonalny wytrzymały uchwyt ścienny

Bardzo skuteczny detektor zewnętrzny do mocowania na dużej wysokości

W zewnętrznej czujce XDH10TTAM wykorzystano sprawdzone, opatentowane technologie, takie jak przetwarzanie sygnałów Tri-Digital i ochrona przed maskowaniem, dostosowane w celu zwiększenia skuteczności detekcji w ekstremalnych warunkach otoczenia poza budynkami.

Zasięg detekcji wolumetrycznej 10 m

Zasięg detekcji wolumetrycznej 10 m (obie soczewki).

Detekcja dualna

Zasięg detektora XD jest zależny od trzech technologii detekcji (dwa pasywne czujniki podczerwieni i jeden czujnik mikrofal). Aby zapewnić maksymalną skuteczność poza budynkami, można regulować zasięg potrójnej detekcji w zakresie od 10 m do 13 m zależnie od soczewek zainstalowanych w pasywnych czujnikach podczerwieni (PIR).

Instalacja na wysokości 2,4 m (soczewka nr 5, zasięg 10 m): W tej konfiguracji detektor jest instalowany na wysokości 2,4 m, zapewnia detekcję wolumetryczną i nie reaguje na zwierzęta domowe o wadze maksymalnie 10 kg. Jest to fabryczna konfiguracja domyślna, w której detektor jest wyposażony w soczewkę nr 5.

Algorytm detekcji Tri-Signal

Osoby są wykrywane na podstawie zaawansowanej analizy sekwencji aktywacji mikrofalowego czujnika ruchu i dwóch niezależnych cyfrowych pasywnych czujników podczerwieni (PIR). Alarm jest zgłaszany tylko wówczas, gdy wszystkie trzy czujniki zostaną uaktywnione równocześnie w określonym czasie. Zastosowanie algorytmu detekcji Tri-Signal zapewnia większą odporność detektora na zakłócenia zewnętrzne.

Analiza Anti-Sway

Zaawansowany filtr zapobiegający zgłaszaniu fałszywych alarmów przy silnym wietrze i kołysaniu roślin.

Ochrona przed maskowaniem

Firma Pyronix opatentowała technologię ochrony przed maskowaniem, przeznaczoną dla pasywnych czujników podczerwieni i mikrofal. Strefa ochrony przed maskowaniem jest tworzona przed detektorem i regulowana w zakresie od 0 do 1 m. Wtargnięcie do chronionej strefy i maskowanie detektora papierem, aerozolem, lakierem, taśmą klejącą, pudełkiem kartonowym itp. powoduje uaktywnienie przekaźnika układu zabezpieczenia detektora XD.

Cyfrowa kompensacja temperatury

Czujka XD jest automatycznie cyfrowo dostosowywany w celu utrzymania zasięgu detekcji w gorących i wilgotnych warunkach, w których temperatura otoczenia jest zbliżona do zewnętrznej temperatury ciała (37°C).

Wydajny filtr ultrafioletu

Promieniowanie ultrafioletowe występuje w każdym otoczeniu i jest szczególnie intensywne na dużej wysokości nad poziomem morza i na wybrzeżu morskim. Narażenie na takie intensywne promieniowanie może spowodować ograniczenie skuteczności detekcji, a nawet całkowitą blokadę pasywnych czujników podczerwieni. Aby uwzględnić to zagrożenie, soczewki detektora XD są pokryte wydajnym filtrem ultrafioletu i produkowane zgodnie z najwyższymi standardami.

Pasma częstotliwości mikrofalowych

Dostępne są wersje czujki XD obsługujące jedno z trzech pasm częstotliwości. Każda z nich jest oznaczona innym kolorem. Ta funkcja umożliwia instalację wielu czujek w niewielkiej odległości bez obawy o interferencje częstotliwości.

Wbudowany brzęczyk testu przejścia

Aby umożliwić instalatorowi przeprowadzenie szybko i w łatwy sposób testu przejścia i zapewnić dźwiękową sygnalizację wtargnięcia do strefy detekcji, wyposażono detektor XD we wbudowany brzęczyk. Brzęczyk sygnalizuje włączenie alarmu podczas testowania instalacji (można wyłączyć tę funkcję, jeżeli jest to wymagane).

(English) Weatherproof sealed optics

(English) The lens collet is designed to firmly hold the lens in place and create a stable environmental chamber between it and the PIR sensor. A rubber gasket on the lens and a foam gasket on the PIR sensor are used as a further sealant against all weather conditions and humidity. In addition, the sealed PIR sensor chamber protects the PIR sensors from possible insect infestation and internal air movement.

Opcjonalny wytrzymały uchwyt

Przepust kablowy w opcjonalnym, wytrzymałym uchwycie, zabezpieczonym przed sabotażem, ułatwia instalację i zapewnia dodatkową ochronę, umożliwiając ukrycie przewodów we wsporniku. Uchwyt można obrócić o 45 stopni w lewo lub w prawo (kąt detekcji 90 stopni), gdy dwie czujki są zainstalowane obok siebie. Jeżeli nie można ukryć przewodów w uchwycie, można zainstalować osłonę chroniącą przewody.

Specyfikacje techniczne detektorów

Automatyczna regulacja czułości

Tak

Cyfrowa kompensacja temperatury

Tak

Wbudowany rezystor DEOL

Tak

Zabezpieczenie antysabotażowe

Panel przedni i tylny

Zintegrowany brzęczyk testu przejścia

Tak

Oddzielne wskaźniki

Mikrofale, podczerwień i alarm

Trzy częstotliwości w zakresie mikrofal pozwalają uniknąć zakłóceń

Tak

Cyfrowa technologia ITF (Independent Floating Threshold)

Tak

Analiza Anti-Sway

Tak

Regulacja czułości

Automatycznie lub Wysoka

Specyfikacje techniczne detektorów

Maksymalny zasięg

10 m (13 m z soczewką kurtynową)

Detekcja wolumetryczna

Tak

Detekcja kurtynowa

Opcjonalne

Niereagowanie na zwierzęta domowe

10kg

Trzy czujniki

Dwa czujniki podczerwieni i jeden czujnik mikrofal

Szybkość detekcji

0,25-2,5m/s

Kąt detekcji

90 stopni (142 stopni z soczewką kurtynową)

Strefy detekcji

78 (24 z soczewką kurtynową)

Płaszczyzny detekcji

5 (1 z soczewką kurtynową)

Regulowana ochrona przed maskowaniem (aerozolem)

Tak

Zabezpieczenia

Filtr ultrafioletu

Soczewka

Dwie soczewki wolumetryczne nr 5 (kompensacja UV)

Układ optyczny

Hermetyczny układ optyczny

Metoda detekcji

Dwa niskoszumowe dwuelementowe pasywne czujniki podczerwieni i mikrofalowy czujnik Dopplera

Ochrona przed blokowaniem

Tak

Mocowanie

Montaż na ścianie

Tak. Dodatkowe wsporniki ścienne i stałe można zakupić oddzielnie.

Optymalna wysokość detekcji

2,4m

Certyfikowana wysokość montażu

2,4m

Cechy środowiskowe i operacyjne

Temperatura przechowywania

Od –40°C do +80°C

Nominalna temperatura pracy

Od –30°C do 70°C

Wymiary (W x S x G)

188 x 84 x 77mm

Masa

300g

Wyposażenie elektryczne i baterie

Napięcie robocze

9–16 V DC, wartość typowa 13,8 V DC

Pobór prądu w stanie spoczynku

24 mA przy 13,8 V DC

Wyjścia przekaźników

Trzy limity SELV, 60 V DC, 50 mA (maks. 42,4 V AC)

Przełącznik zabezpieczenia antysabotażowego

12 V DC, 50 mA, przednie i tylne

Certyfikaty i gwarancja

Klasa środowiskowa

IV

Typ certyfikatu

Certyfikat własny

Zgodność elektryczna

CE

Gwarancja

5 lata

Kody i opcje produktów

(English) XDH10TTAM - 9.9GHz
FPXD10TTAM1
(English) XDH10TTAM - 10.587GHz
FPXD10TTAM3
