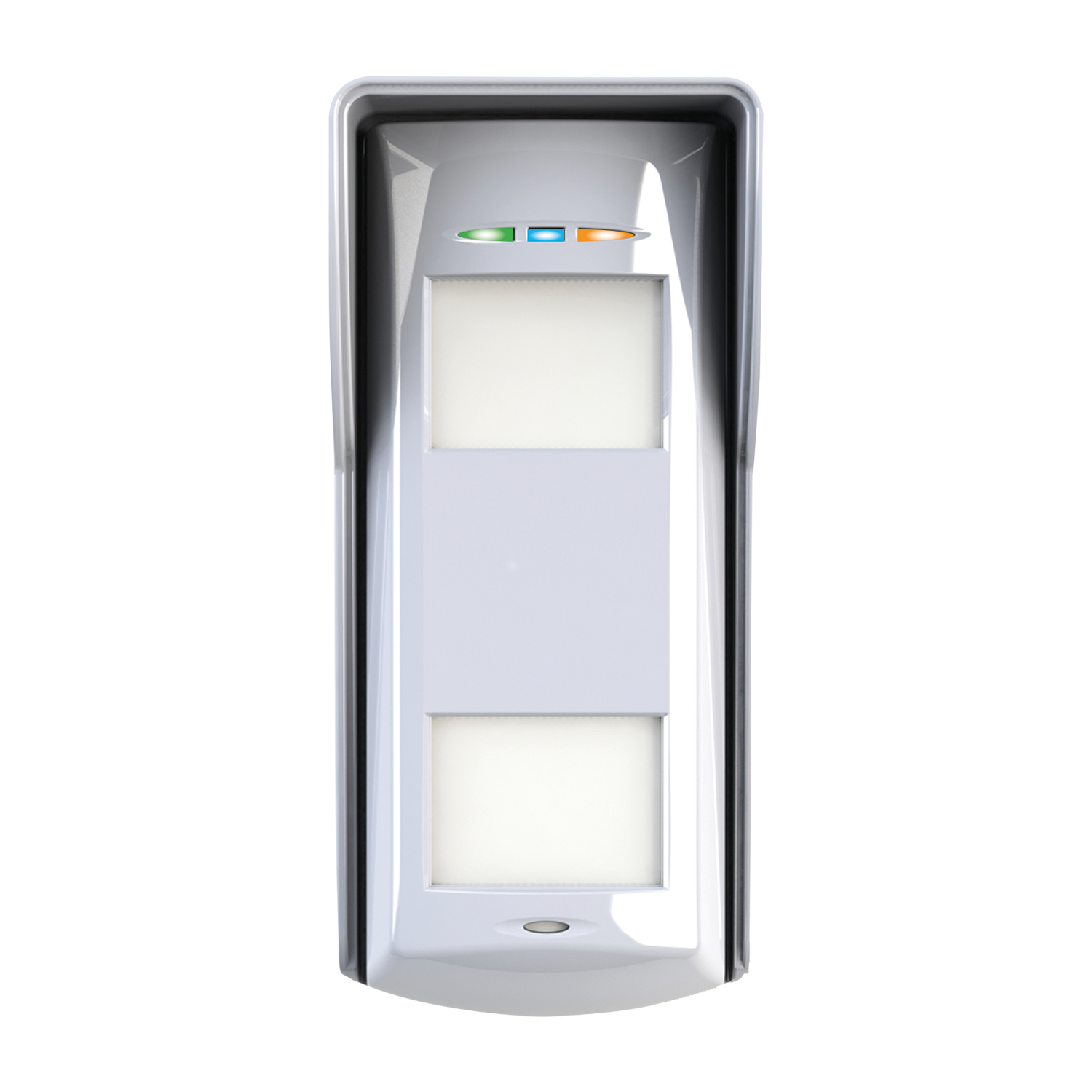

XDL12TT-WE

Cechy produktu
  • Zasięg detekcji 12 m

  • Kąt detekcji wolumetrycznej 90°

  • Algorytm detekcji Tri-Signal

  • Regulowany zasięg pasywnego czujnika podczerwieni/mikrofal

  • Czujka dualna odporna na zwierzęta domowe (maks. 35 kg)

  • Zasięg dwukierunkowej komunikacji bezprzewodowej 1,6 km

  • Analiza Anti-Sway

  • Technologia Blue Wave (BWT)

  • Wytrzymała konstrukcja; stopień ochrony IP55

  • Wszechstronna instalacja i łatwa komunikacja

Sprawdzona technologia, nowe rozwiązanie zewnętrzne

Pierwsza bezprzewodowa zewnętrzna czujka wolumetryczna w ofercie produktów Pyronix, przeznaczona do mocowania na małej wysokości. Nowa, niezawodna czujka XDL12TT-WE zapewnia duży zasięg sygnalizacji, wielokrotnie nagradzaną technologię dwukierunkowej komunikacji bezprzewodowej, mniejszą liczbę fałszywych alarmów generowanych przez zwierzęta domowe i wiele funkcji ułatwiających szybką instalację. Nowa czujka XDL12TT-WE zapewnia kąt detekcji 90° (wysokość mocowania 1–1,5 m) i zasięg detekcji 12 m.

Bezpieczna dwukierunkowa komunikacja bezprzewodowa

Ten nowy, wielokrotnie nagradzany produkt gwarantuje łatwą instalację, wysoki poziom bezpieczeństwa, pełny nadzór, zabezpieczenie przed zagłuszaniem, 128-bitowe szyfrowanie komunikacji bezprzewodowej, maksymalizację niezawodności, ochronę sygnałów przesyłanych przez system i zabezpieczenie przed przechwytywaniem kodu. Każde urządzenie Pyronix, obsługujące dwukierunkową komunikację bezprzewodową, jest nadajnikiem i odbiornikiem i ma wiele zalet związanych z instalacją.

Duży zasięg sygnalizacji 1,6 km

Odbiornik o dużej czułości zapewnia zasięg łączności bezprzewodowej maksymalnie 1,6 km w otwartej przestrzeni bez konieczności stosowania wzmacniaków i umożliwia ograniczenie kosztów instalacji. Antena detektora XDL12TT-WE o dużej czułości zapewnia maksymalną siłę nadawanych i odbieranych sygnałów. Dzięki gaussowskiej modulacji częstotliwości (GFM, Gaussian Frequency Modulation), umożliwiającej dystrybucję sygnału oraz ograniczenie szumów i składowych harmonicznych, detektor XDL12TT-WE spełnia restrykcyjne wymagania instytutu ETSI oraz standardów obowiązujących w krajach europejskich i w innych krajach.

Większa wydajność baterii

Szybkie sterowanie urządzeniami w trybie komunikacji dwukierunkowej (ITDC) systemu Enforcer, obsługiwane przez detektor XDL12TT-WE, umożliwia natychmiastowe uaktywnianie urządzeń lub przełączanie ich do trybu uśpienia po uzbrojeniu lub rozbrojeniu systemu. W przeciwieństwie do innych urządzeń dostępnych na rynku uzbrojenie systemu powoduje natychmiastowe uaktywnienie detektora XDL12TT-WE bez konieczności korzystania z czasomierzy stanu uśpienia. Rozbrojenie systemu powoduje przełączenie detektora do stanu uśpienia. Taka konfiguracja zapewnia lepszą ochronę i oszczędne korzystanie z baterii.

Algorytm detekcji Tri-Signal

Detektor składa się z dwóch niezależnych pasywnych czujników podczerwieni (PIR) i jednego czujnika mikrofal we wspólnej obudowie. Technologia TT (Tri-Technology), wykorzystana w detektorze XDL12TT-WE, zapewnia zaawansowaną ochronę stref poza budynkami. W detektorze XDL12TT-WE zastosowano algorytm detekcji Tri-Signal i technologię TT, dlatego alarm wykrycia wtargnięcia jest zgłaszany tylko wówczas, gdy uaktywnione zostaną wszystkie trzy czujniki w krótkich odstępach czasowych.

Detektor dualny niereagujący na zwierzęta domowe

Dwa pasywne czujniki podczerwieni (PIR) detektora XDL12TT-WE mają specjalną strefę detekcji wolumetrycznej. Strefa detekcji górnego czujnika PIR jest skierowana na zewnątrz i w górę, a strefa detekcji dolnego czujnika PIR jest skierowana na zewnątrz i w dół bez przekraczania centralnej poziomej płaszczyzny między czujnikami. Konfiguracja rozłącznych stref detekcji czujników PIR i algorytm Tri-Signal zapewniają skuteczną detekcję sekwencyjną i eliminację fałszywych alarmów generowanych przez zwierzęta domowe.

Analiza Anti-Sway

Zaawansowany filtr zapobiegający zgłaszaniu fałszywych alarmów przy silnym wietrze i kołysaniu roślin. Korzystając z analizy Anti-Sway i filtru cyfrowego, detektor XDL12TT-WE skutecznie odróżnia ruch drzew i innych roślin od wtargnięcia intruza.

Technologia Blue Wave (BWT)

Zaawansowane przetwarzanie sygnałów i precyzyjny układ optyczny umożliwiają dostosowanie detektora XDL12TT-WE do warunków otoczenia w celu zmniejszenia liczby fałszywych alarmów i zwiększenia odporności na zakłócenia:

  • Cyfrowa kompensacja temperatury
  • Automatyczna regulacja czułości
  • Technologia ITF (Independent Floating Thresholds)

Wodoszczelność i stopień ochrony IP55

Stopień ochrony IP55 detektora XDL12TT-WE zapewnia odporność na wpływy atmosferyczne, trwałość i niezawodność oraz odporność na pył, ulewny deszcz, śnieg i strumienie wody z dowolnego kierunku. Gumowa uszczelka soczewki i piankowa uszczelka detektora zapewniają hermetyczność detektora XDL12TT-WE oraz ochronę przed niekorzystnymi warunkami pogodowymi i wilgocią.

Wytrzymała konstrukcja

Projektanci detektora XDL12TT-WE przypisali najwyższy priorytet do niezawodności. Cienkie poliwęglanowe tworzywa sztuczne zapewniają wytrzymałość i ochronę podzespołów elektronicznych przed niekorzystnymi warunkami otoczenia i sabotażem. Materiał stabilizujący dodawany podczas tłoczenia zapobiega odbarwieniu obudowy i zapewnia stylowy i jednolity wygląd.

Regulowana strefa detekcji

Zależnie od chronionej strefy można skonfigurować detektor XDL12TT-WE do detekcji wolumetrycznej lub kurtynowej. Adaptery soczewek umożliwiają dostosowanie strefy detekcji. Takie rozwiązanie jest przydatne zwłaszcza w obiektach położonych przy ruchliwych szosach, ścieżkach, drogach dojazdowych lub garażach, w których zakłócenia zewnętrzne mogą powodować fałszywe alarmy.

Elastyczna instalacja

Dostępnych jest wiele opcji mocowania czujki XDL12TT-WE, umożliwiających dostosowanie kąta i zasięgu detekcji zgodnie z wymaganiami. Dostępne są wersje detektora obsługujące jedno z trzech pasm częstotliwości. Korzystając z różnych wersji, można zapobiec zakłóceniom (interferencji) w przypadku instalacji w niewielkiej odległości od siebie dwóch lub większej liczby czujek obsługujących to samo pasmo częstotliwości. Zastosowane rozwiązania gwarantują stabilność detektora XD i umożliwiają mocowanie na stałym wsporniku nawet dwóch czujek XDL12TT-WE, stykających się tyłem, w celu uzyskania zasięgu 12 m i kąta detekcji wolumetrycznej 180°.

Łatwa konfiguracja

Czujkę XDL12TT-WE zaprojektowano w sposób zapewniający maksymalną ochronę oraz łatwą instalację:

  • Buzzer testu przejścia
  • Wskaźnik stanu
  • Regulowany zasięg czujnika mikrofal
  • Regulowany kąt pasywnej detekcji podczerwieni
  • Przełączniki DIP
  • Zapamiętywanie jednym przyciskiem
  • Wskaźniki siły sygnału (SSI)

Specyfikacje techniczne detektorów

Dwukierunkowa komunikacja bezprzewodowa

Tak

Technologia Blue Wave

Tak

Dwuelementowy czujnik piroelektryczny

Tak

Zabezpieczenie antysabotażowe

Przełącznik przedniego, tylnego i zewnętrznego zabezpieczenia antysabotażowego

Zintegrowany brzęczyk testu przejścia

Tak

Oddzielne wskaźniki

Górny: Mikrofale, pasywna podczerwień (PIR 1) i alarm  Dolny: PIR 2

Wskaźniki siły sygnału (SSI)

Tak

Analiza Anti-Sway

Tak

Odporność na warunki atmosferyczne

Stopień ochrony IP55

Regulacja czułości

Duży lub mały zasięg

Regulacja czułości

Poliwęglan 3 mm  Polietylen o dużej gęstości (HDPE) 0,4 mm w obszarze soczewki

Specyfikacje techniczne detektorów

Maksymalny zasięg

12 metrów

Detekcja wolumetryczna

Kąt detekcji 90°

Technologia dualna

Tak

Niereagowanie na zwierzęta domowe

Maks. 35kg  1–1,5 m (wysokość mocowania detektora)

Trzy czujniki

Tak

Szybkość detekcji

0,25-2,5m/s

Strefy detekcji

22 (11 górnych, 11 dolnych)

Płaszczyzny detekcji

2

Filtr światła białego

Tak

Soczewka

Kompensacja UV

Układ optyczny

Dualny hermetyczny układ optyczny

Metoda detekcji

Algorytm detekcji Tri-Signal

Czujnik

Cyfrowy dwuelementowy pasywny czujnik podczerwieni

Mocowanie

Montaż na ścianie

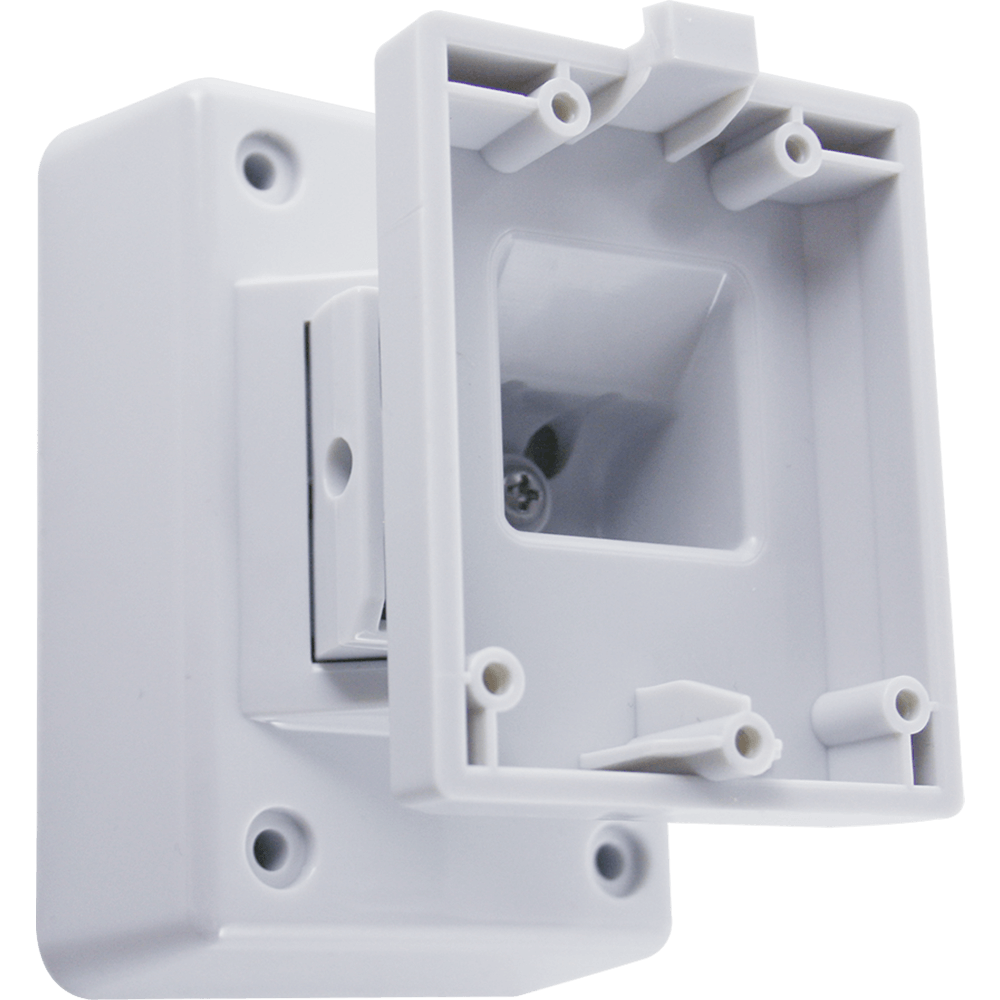

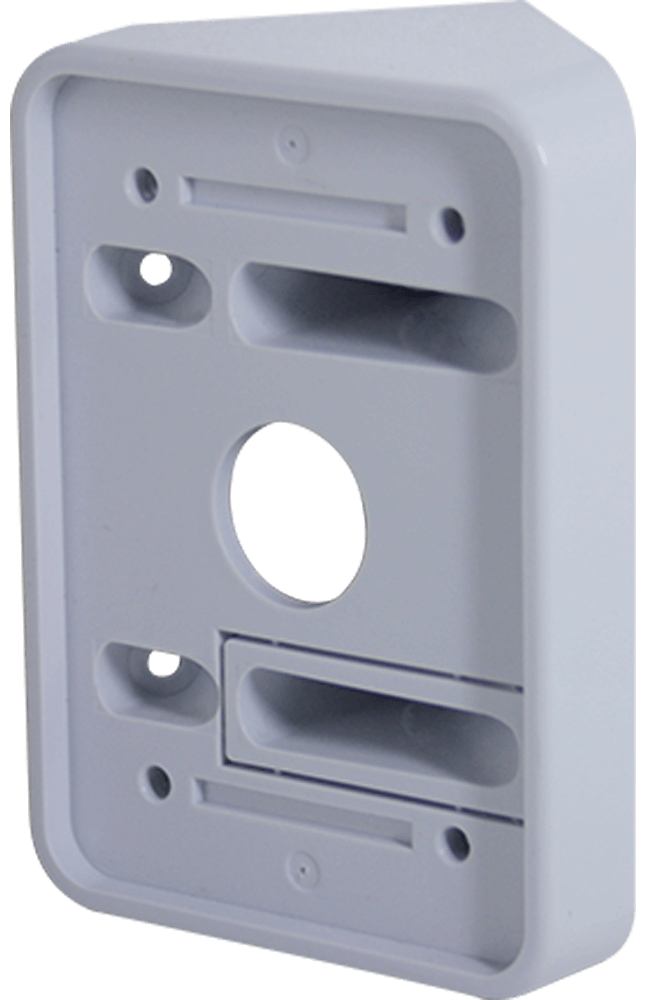

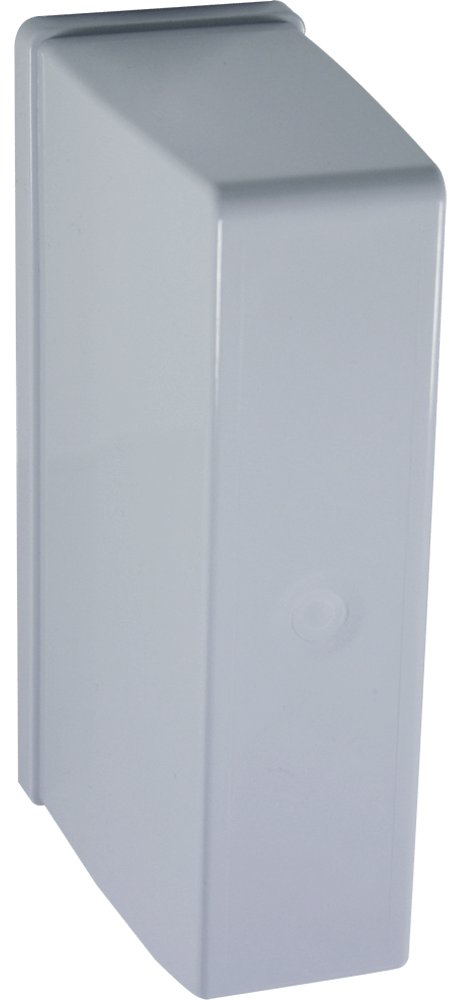

Opcjonalne wsporniki:  XD-FIXEDBRACKET  XD-WALLBRACKET  XD-45D-ADAPTER

Optymalna wysokość detekcji

1,2 metrów

Cechy środowiskowe i operacyjne

Temperatura przechowywania

Od -40°C do 80°C

Certyfikowana temperatura pracy

Od -30°C do 70°C

Wymiary (W x S x G)

188 x 77 x 84 mm

Masa

0,3 kg

Wyposażenie elektryczne i baterie

Typ baterii

Dwie litowe baterie 3 V 4700 mAh (BATT-ES1)

Żywotność baterii

Maksymalnie 3 lata

Pojemność baterii

4700 mAh

Certyfikaty i gwarancja

Klasa środowiskowa

IV

Kody i opcje produktów

(English) XDL12TT-WE 9.9GHz
(English) XDL12TT1-WE
SAP: 361301266
(English) XDL12TT-WE 10.525GHz
(English) XDL12TT2-WE
SAP: 361301265
(English) XDL12TT-WE 10.587GHz
(English) XDL12TT3-WE
SAP: 361301264
