Detetor de tecnologia dupla que utiliza sensores de PIR e de micro-ondas
Resistências com EOL selecionável (End Of Line)
Tecnologia "AND/OR"
Limiares variáveis independentes (IFT)
Tecnologia Blue Wave
Função de sensibilidade automática e compensação digital da temperatura
Indicação por triplo LED
Opções de frequências diferentes para evitar interferências (diafonia)
Lentes seladas
Suportes à prova de adulteração incluídos
Em conformidade com a norma EN50131-1

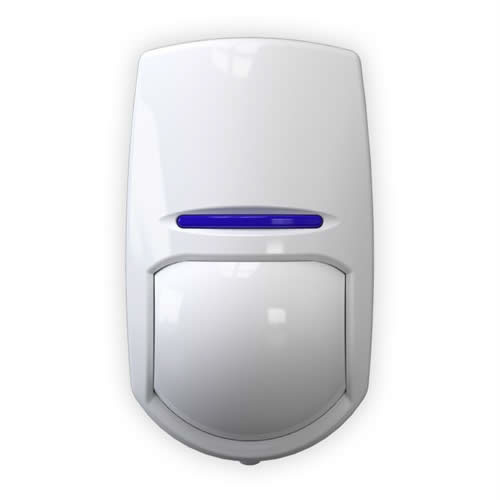

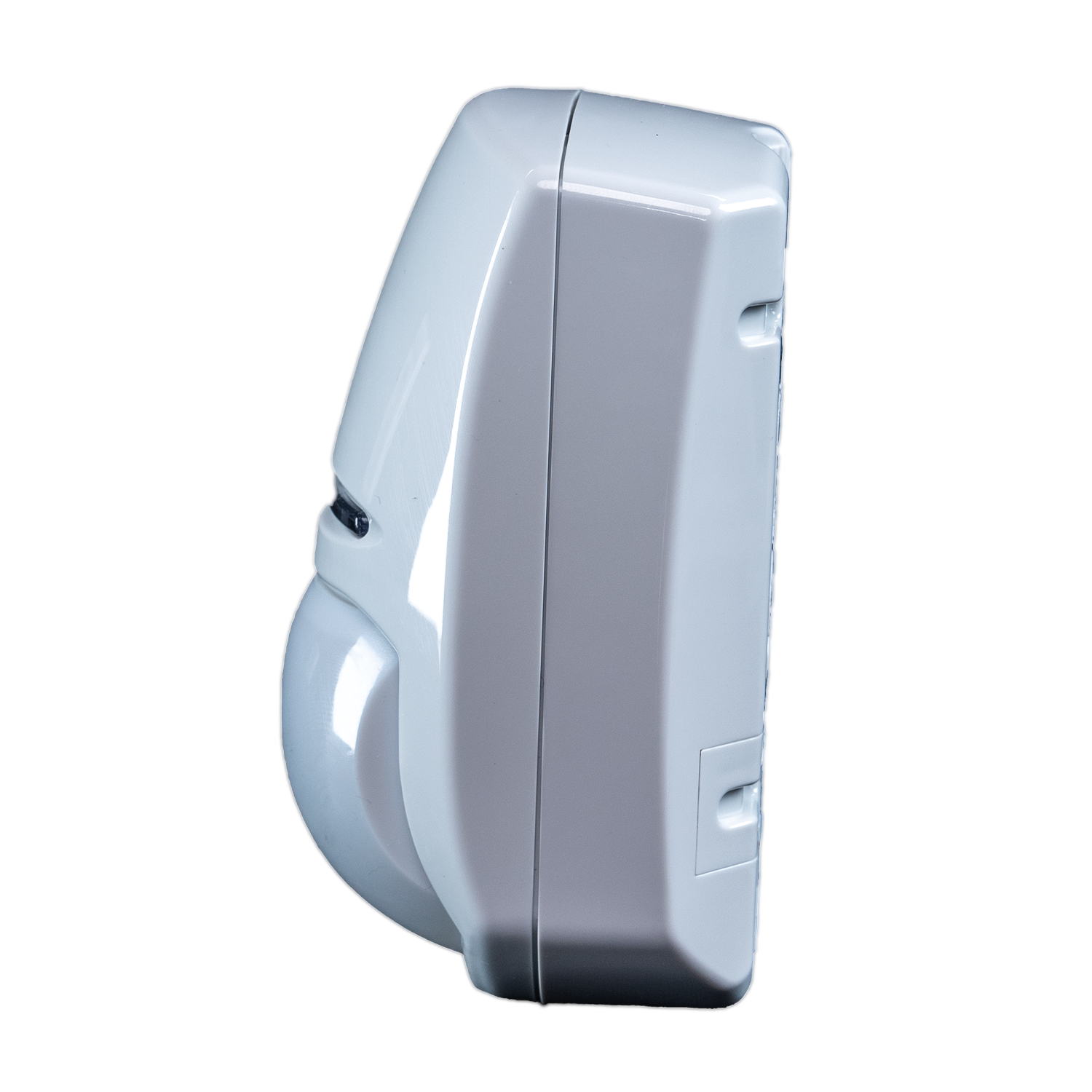

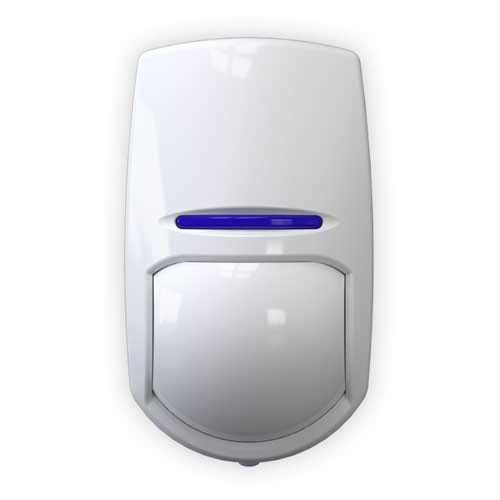

O detetor KX15DT inclui um sensor piroelétrico com micro-ondas com base em DRO de banda X, sendo que ambos necessitam de ser ativados para acionar o Alarme, o que reduz o risco de falsos alarmes.
Com Tecnologia Blue Wave (BWT) e compensação digital de temperatura, o detetor ajusta a sua sensibilidade, otimizando a imunidade dos detetores em relação a falsos alarmes e distúrbios ambientais.
Cobertura de deteção volumétrica de 15 m. Ideal para a proteção de salas e escritórios em ambientes comerciais.
O detetor incorpora valores de resistência de alarme selecionáveis de 6K8, 5K6, 4K7 e 1K e valores de adulteração de 5K6, 4K7, 2K2 e 1K, servindo a maioria dos painéis de controlo disponíveis no mercado.
Se não ocorrer nenhuma ativação num período de 5 horas, este realizará um auto-teste ao PIR e micro-ondas.
O modo ‘AND’ opera como um detetor de dupla tecnologia padrão, no qual ambas as tecnologias necessitam de ser ativadas para acionar o alarme. O modo ‘OR’ trocará a ativação dos sensores da entrada de alarme para PIR ‘OR’ (ou) Micro-ondas. Esta funcionalidade pode ser útil em ambientes nos quais existe um risco de a deteção pelo PIR ser bloqueada.
Esta tecnologia otimiza ainda mais a imunidade do detetor em relação a ruído infravermelho no ambiente. O BWT inclui alguns dos componentes-chave:
O novo sistema de lentes 3D permite uma focagem perfeita do sinal infravermelho no sensor piroelétrico. Tal permite que a BWT identifique claramente as margens positivas e negativas do sinal.
A compensação digital da temperatura ajusta digitalmente a sensibilidade dos detetores de forma a garantir a manutenção do desempenho.
O poderoso software integrado no microprocessador é utilizado para processar a informação recebida por parte do sensor piroelétrico. O resultado desta combinação consiste numa menor amplificação do ruído infravermelho e, consequentemente, uma maior imunidade.
Dependendo da condição ambiental, o detetor ajustará a sensibilidade de forma automática.
Micro-ondas – laranja, PIR – verde, alarme – azul
Possui 3 bandas de frequência diferentes para evitar interferência entre os detetores instalados na mesma divisão.
EN50131-2-4:2008, EN50131-1, PD6662:2017
Tecnologia Blue Wave |
Sim |
Sensibilidade automática |
Sim |
Sensibilidade configurável |
Automática ou Alta |
Compensação digital de temperatura |
Sim |
Resistência DEOL integrada |
Sim |
Proteção contra adulteração |
Dianteira e traseira |
Indicação por LED separada |
Micro-ondas, PIR, Alarme |
3 frequências de micro-ondas para evitar interferências |
Sim |
Alcance máximo |
15m |
Cobertura volumétrica |
Sim |
Tecnologia dupla |
Sim |
Velocidade de deteção |
0.3 - 3.0 m/s |
Ângulo de cobertura |
85 graus |
Zonas de deteção |
74 |
Planos de deteção |
7 |
Tecnologia anti-encobrimento |
Sim |
Proteção da área sob o detetor (zona rasteira) |
Sim |
Filtro de luz branca |
6500 Lux |
Proteção |
Filtro de luz ultravioleta |
Lente |
tridimensionais |
Lentes |
Lentes seladas |
Método de deteção |
Sensor piroelétrico de duplo elemento e silencioso e Sensor de micro-ondas Doppler |
Montagem em parede |
Suporte incluído |
Montado no teto |
Suporte incluído |
Altura da cobertura ótima |
1,8 - 2,4 m |
Altura de montagem certificada |
2,4m |
Temperatura de armazenamento |
-40 °C a +80 °C |
Temperatura de funcionamento certificada |
-10 °C a 40 °C |
Temperatura de funcionamento nominal |
-30 °C a +60 °C |
Dimensões físicas (A x L x D) |
117 x 69 x 50mm |
Peso |
125g sem suporte |
Tensão de funcionamento |
9-16 V CC 13.8 V CC típico |
Consumo de corrente em estado adormecido |
24mA @ 12 V (Mín.), 30mA @ 12 V (Máx.) |
Resistência de contacto |
<10 ohms |
Saídas de reencaminhamento |
50 mA 60 V CC, 42 V CA (RMS) |
Interruptor de adulteração |
12V 50mA |
Nível de segurança |
Nível 2 |
Classe ambiental |
II |
Certificação EN |
EN50131-2-4:2008, EN50131-1, PD6662:2010 |
Tipo de certificação |
IMQ |
Número de certificado |
CA12.01175 |
Conformidade em termos elétricos |
CE |
Garantia |
5 anos |
