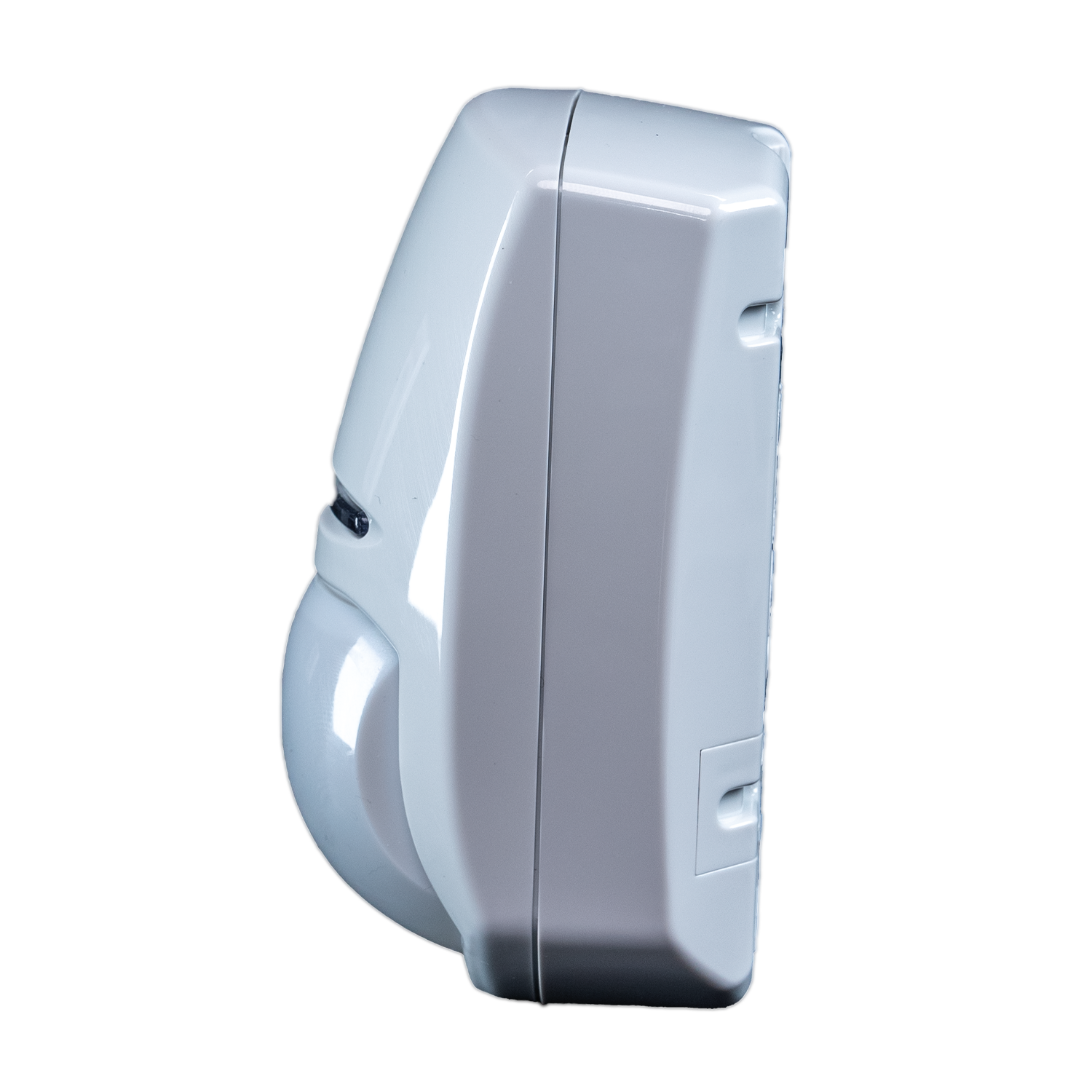

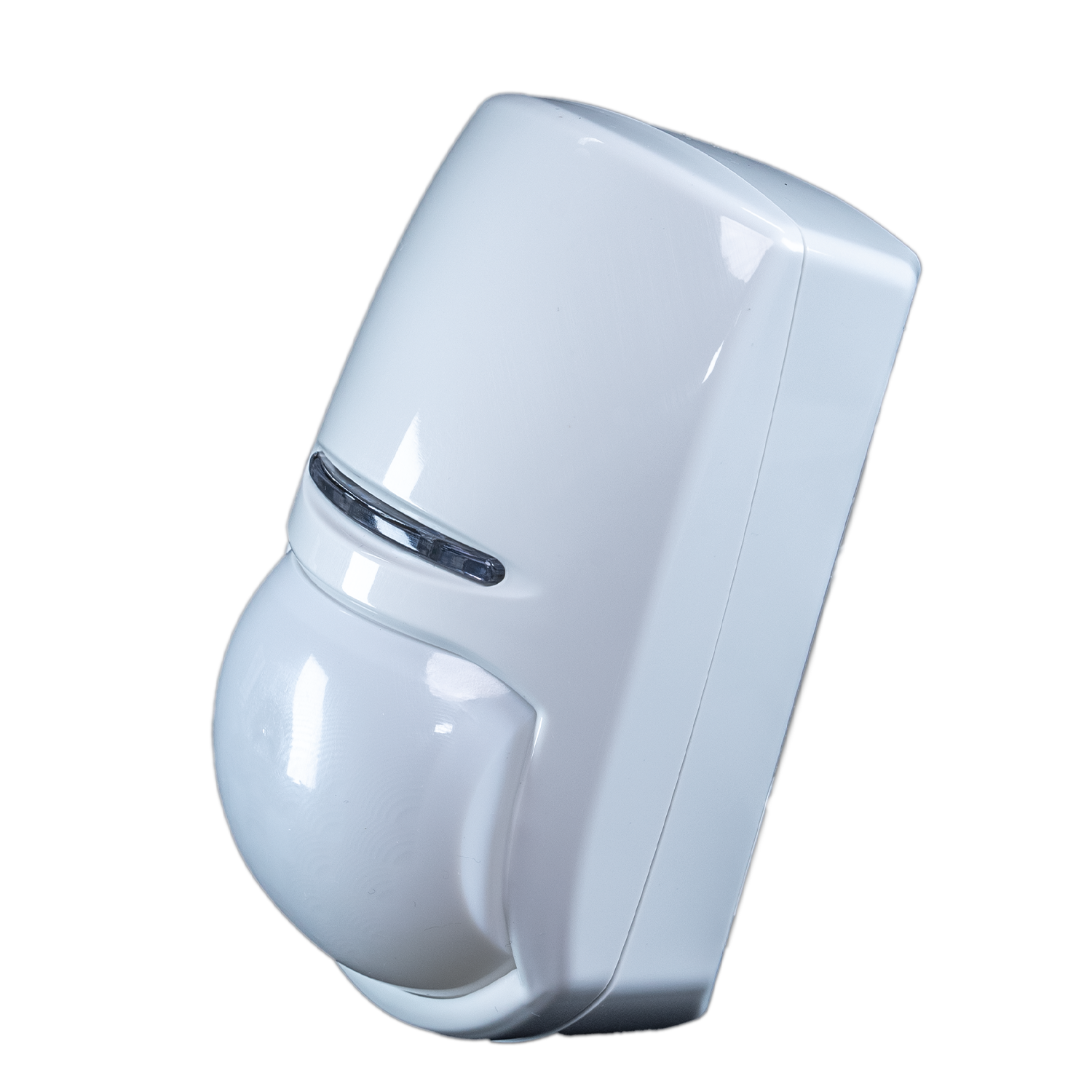

KX18DC

Description

(English) The KX18DC is a dual element pyro-electric sensor with a long narrow coverage pattern that makes it ideal for protecting shop fronts and large windows. Using Bluewave technology, auto sensitivity, and digital temperature compensation, the KX18DC ensures protection by automatically adapting to environmental factors like infrared noise, light variations, and temperature changes.

Key Features
  • Cobertura de deteção em cortina digital de 18 m
  • Sensor piroelétrico de duplo elemento
  • Resistências com EOL selecionável (End Of Line)

Product Features

(English) Coverage Pattern

O KX18DC oferece um padrão de cobertura longo e estreito que o torna ideal para a proteção de montras e janelas de grandes dimensões.

(English) Bluewave Technology

Com a tecnologia Bluewave, sensibilidade automática e compensação digital da temperatura, o KX18DC irá mantê-lo protegido, ajustando automaticamente o detetor de forma a corresponder às condições ambientais, tais como ruído infravermelho, luz e temperatura.

Detetor em cortina vertical de 18 m

Cobertura de deteção em cortina vertical de 18 m. Ideal para a proteção de áreas com janelas de grandes dimensões.

Resistências com EOL selecionável

Os detetores incorporam valores de resistência de alarme selecionáveis de 6K8, 5K6, 4K7 e 1K e valores de adulteração de 5K6, 4K7, 2K2 e 1K, servindo a maioria dos painéis de controlo disponíveis no mercado.

Tecnologia Blue Wave

Esta tecnologia otimiza ainda mais a imunidade do detetor em relação a ruído infravermelho no ambiente. O BWT inclui alguns dos componentes-chave:
O novo sistema de lentes 3D permite uma focagem perfeita do sinal infravermelho no sensor piroelétrico. Tal permite que a BWT identifique claramente as margens positivas e negativas do sinal.
A compensação digital da temperatura ajusta digitalmente os detetores de forma a garantir a manutenção do desempenho.
O poderoso software integrado no microprocessador é utilizado para processar a informação recebida por parte do sensor piroelétrico. O resultado desta combinação consiste numa menor amplificação do ruído infravermelho e, consequentemente, uma maior imunidade.

Compensação digital de temperatura

Quando o produto é utilizado num ambiente quente, esta tecnologia ajusta digitalmente a sensibilidade do detetor de forma a manter a sua amplitude mesmo quando a temperatura da divisão de fundo é quase igual à temperatura corporal externa de 32 °C (temperatura corporal interna = 37 °C).

Características técnicas dos detectores

Tecnologia Blue Wave

Sim

Sensibilidade automática

Sim

Compensação digital de temperatura

Sim

Resistência DEOL integrada

Sim

Proteção contra adulteração

Dianteira e traseira

Características técnicas dos detectores

Alcance máximo

Amplitude de 18 m ou 30 m de comprimento

Cobertura em cortina

Sim

Velocidade de deteção

0,3 - 3,0 m/s

Ângulo de cobertura

20 graus

Zonas de deteção

Cobertura por 46 cortinas ou 24 de longo alcance

Planos de deteção

6

Filtro de luz branca

6500 Lux

Proteção

Filtro de luz ultravioleta

Lente

tridimensionais

Lentes

Lentes seladas

Método de deteção

Sensor piroelétrico duplo e silencioso

Montagem

Montagem em parede

Suporte incluído

Montado no teto

Suporte incluído

Altura da cobertura ótima

Máx. de 4 m (cobertura de cortina) ou 1,8 - 2,4 m (cobertura de longo alcance)

Recursos ambientais e operacionais

Temperatura de armazenamento

-40 °C a +80 °C

Temperatura de funcionamento certificada

-10 °C a 40 °C

Temperatura de funcionamento nominal

-30 °C a 70 °C

Dimensões físicas (A x L x D)

117 x 69 x 50mm

Peso

125g sem suporte

Elétrica e bateria

Tensão de funcionamento

9-16 V CC 13.8 V CC típico

Consumo de corrente em estado adormecido

13 mA @ 12 V (Mín.), 16 mA @ 12 V (Máx.)

Resistência de contacto

<10 ohms

Saídas de reencaminhamento

50 mA 60 V CC, 42 V CA (RMS)

Interruptor de adulteração

12V 50mA

Certificações e garantia

Nível de segurança

Nível 2

Classe ambiental

II

Certificação EN

EN50131-2-2:2008, EN50131-1, PD6662:2010

Tipo de certificação

IMQ

Número de certificado

CA12.1174

Conformidade em termos elétricos

CE

Garantia

5 anos

Códigos e opções de produtos

(English) KX18DC 18m Digital Curtain Detector
(English) FPKX18DC
SAP: 361300083
