XDH10TT-AM

Características do produto
  • Lógica de deteção de três sinais

  • Análise anti-oscilação

  • Tripla tecnologia anti-ocultação

  • Compensação digital de temperatura

  • 3 bandas de frequências de micro-ondas

  • Campainha para teste de caminhada integrada

  • Lentes seladas à prova de intempéries

  • Filtro ultravioleta de alta resistência

  • Cobertura volumétrica de 10 m

  • Suporte para montagem em parede de alta resistência opcional

Deteção exterior montada em altura e de alta segurança

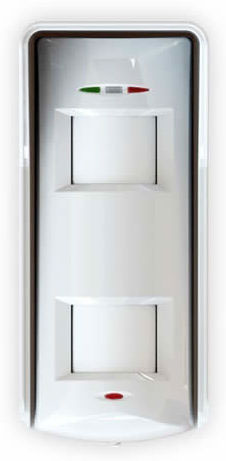

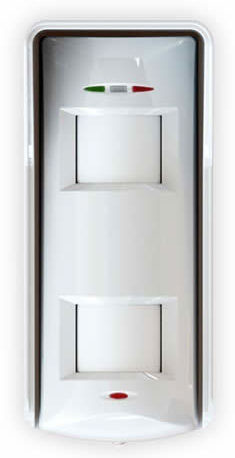

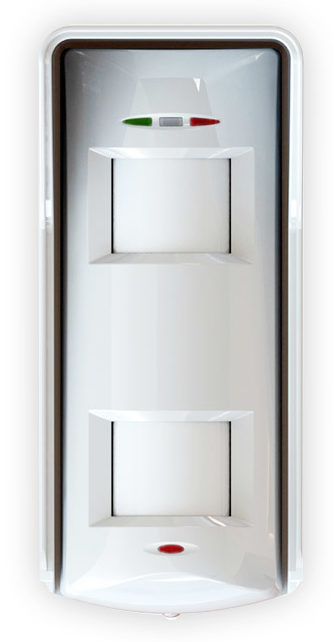

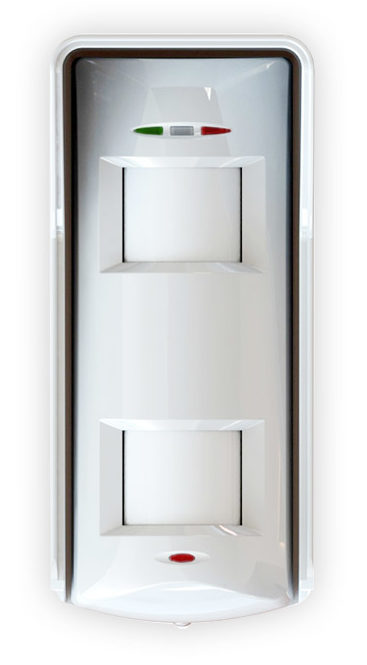

O XDH10TTAM é um detetor exterior de alta segurança que combina tecnologias estabelecidas e patenteadas, como o Processamento de sinais por deteção digital tripla e a Tripla tecnologia anti-ocultação, que foram adaptadas de forma a otimizar o desempenho em condições extremas em espaços exteriores.

Cobertura volumétrica de 10 m

Cobertura volumétrica de 10 m em ambas as lentes – ideal para ambientes hostis.

Amplitude de deteção tripla

A gama XD é caracterizada pelo facto de combinar três tecnologias de deteção – dois sensores PIR e um detetor de micro-ondas. Para um desempenho ótimo em ambientes exteriores, a gama com Deteção tripla apresenta especificações de 10 m a 13 m, dependendo da lente instalada nos detetores PIR.

Modo de instalação de 2,4 m (Lente com amplitude de 5, 10 m): Neste modo, o detetor é instalado a uma altura de 2,4 m, oferecendo uma cobertura volumétrica da área e uma imunidade a animais de companhia de até 10 kg. Esta é a configuração predefinida de fábrica, considerando um detetor equipado com uma Lente 5.

Análise anti-oscilação

Filtro avançado que foi concebido para proteger contra falsos alarmes em ambientes com condições climatéricas ventosas e vegetação oscilante.

Lógica de deteção de três sinais

A deteção de presença humana tem por base a análise avançada da sequência de ativação do sensor de movimento por micro-ondas e dos dois sensores PIR digitais independentes. É necessária a ativação simultânea, numa determinada janela temporal, dos três sensores, para criar um estado de alarme. A utilização da lógica de deteção de três sinais otimiza a imunidade do sensor face a perturbações ambientais.

Compensação digital de temperatura

O detetor XD ajusta-se digitalmente para manter a amplitude de deteção em ambientes quentes e húmidos, nos quais a temperatura ambiente se torna semelhante à temperatura corporal externa (equivalente a 37 °C).

Tripla tecnologia anti-ocultação

A tecnologia anti-ocultação patenteada da Pyronix providencia proteção contra ocultação do PIR e dos detetores de micro-ondas. É criada uma “bolha” protetora anti-ocultação diante do detetor, que é ajustável de 0 a 1 m. Se a bolha protetora for violada e alguma das tecnologias do detetor for ocultada com substâncias como papel, sprays, vernizes, fita adesiva, caixas de cartão, etc., o XD passará para uma condição anti-ocultação, ativando um relé anti-ocultação dedicado.

Filtro ultravioleta de alta resistência

A luz ultravioleta está sempre presente no nosso ambiente, sendo particularmente forte a altas altitudes e junto ao mar. A exposição a tal radiação reduz o desempenho e pode inutilizar totalmente as lentes PIR. Para contrariar este problema, as lentes XD são revestidas com um filtro ultravioleta de alta resistência e são fabricadas de acordo com as normas mais rigorosas.

Bandas de frequências de micro-ondas

O XD é fornecido com três tipos de bandas de frequências diferentes. Cada uma delas é indicada com uma etiqueta de cor diferente. Esta funcionalidade permite a instalação de múltiplos detetores muito próximos entre si, sem o risco de interferência de frequências.

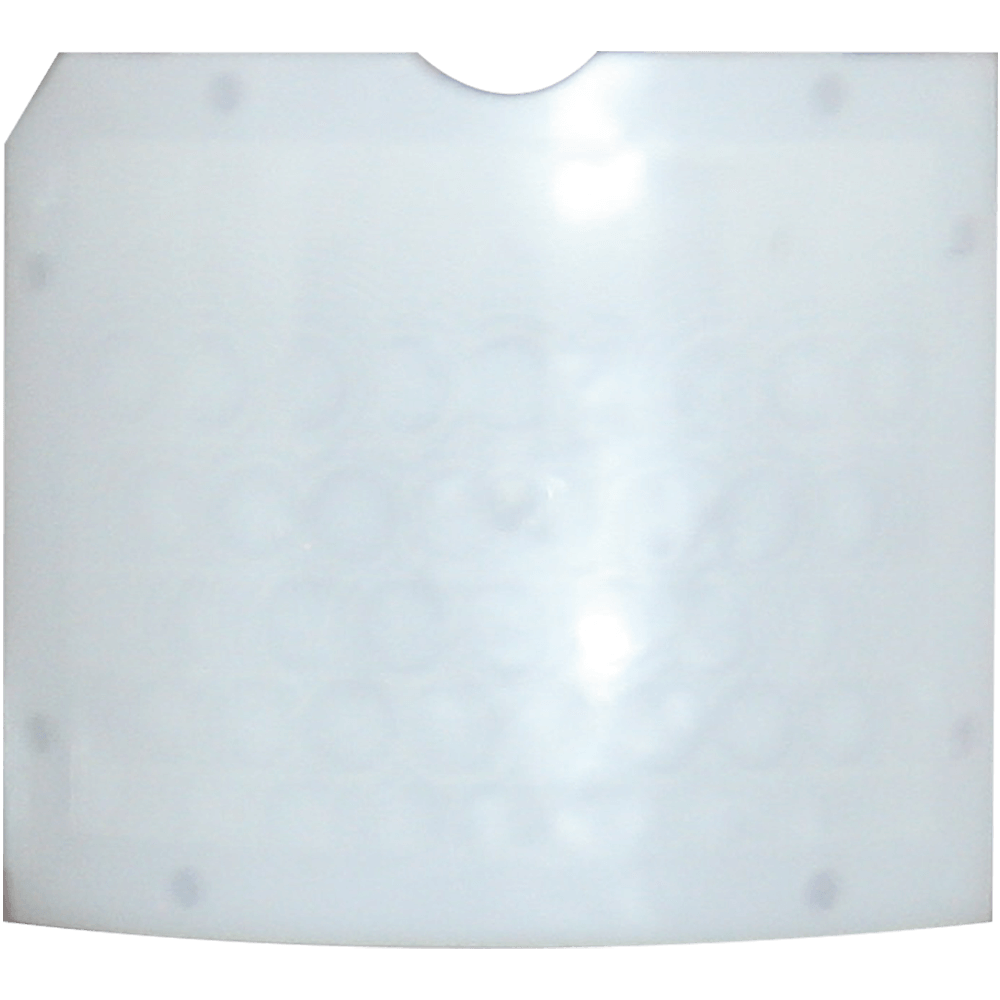

Lentes seladas à prova de intempéries

Lentes seladas à prova de intempéries

A pinça da lente foi concebida para fixar firmemente a lente no seu lugar e criar uma câmara com um ambiente estável entre a mesma e o sensor PIR. Uma junta de plástico na lente e uma junta de espuma no sensor PIR são utilizados como um elemento adicional de vedação contra todas as condições climatéricas e humidade. Além disso, a câmara selada do sensor PIR protege o mesmo contra possíveis infestações de insetos e contra o movimento interno de ar.

Campainha para teste de caminhada integrada

Para que o instalador possa realizar um teste de caminhada rápido e simples durante a instalação, para além da indicação audível de uma presença na área, o XD inclui ainda uma campainha integrada. Esta campainha emite um som tipo zumbido indicando a ativação de um alarme durante o teste na instalação (pode ser desativada, se necessário).

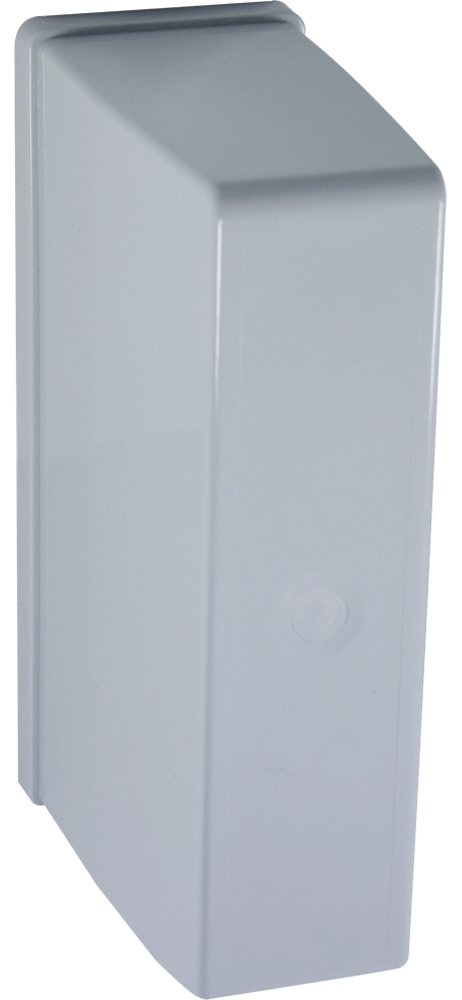

Suporte de alta resistência opcional

O suporte à prova de adulteração de alta resistência (opcional) também inclui uma funcionalidade para passagem de cabos para uma instalação simples e uma segurança adicional já que os cabos são ocultos no interior do suporte. Este move-se 45 graus para a esquerda e para a direita, permitindo uma cobertura total da área de até 90 graus quando os dois detetores são instalados junto um do outro. Se, por alguma razão, os cabos não puderem ser ocultos no suporte, também é possível instalar uma conduta para proteger a cablagem.

Características técnicas dos detectores

Sensibilidade automática

Sim

Compensação digital de temperatura

Sim

Resistência DEOL integrada

Sim

Proteção contra adulteração

Dianteira e traseira

Campainha para teste de caminhada integrada

Sim

Indicação por LED separada

Micro-ondas, PIR e Alarme

3 frequências de micro-ondas para evitar interferências

Sim

Tecnologia de Limiares variáveis independentes (IFT)

Sim

Análise anti-oscilação

Sim

Sensibilidade ajustável

Automática ou Alta

Características técnicas dos detectores

Alcance máximo

10 m (13 m com lente de cortina)

Cobertura volumétrica

Sim

Cobertura em cortina

Opcional

Imunidade a animais

10kg

Tripla tecnologia

2 infravermelhos e 1 micro-ondas

Velocidade de deteção

0,25 - 2,5m/s

Ângulo de cobertura

90 graus (142 graus com lente de cortina)

Zonas de deteção

78 (24 com lente de cortina)

Planos de deteção

5 (1 com lente de cortina)

Anti-ocultação ajustável (anti-spray)

Sim

Proteção

Filtro de luz ultravioleta

Lente

2 x Lentes 5 volumétricas (compensação UV)

Lentes

Lentes seladas

Método de deteção

2 sensores de duplo elemento e silenciosos e uma unidade "doppler" de micro-ondas

Tecnologia anti bloqueio

Sim

Montagem

Montagem em parede

Sim - suportes adicionais para montagem na parede e suportes fixos disponíveis separadamente

Altura da cobertura ótima

2,4m

Altura de montagem certificada

2,4m

Recursos ambientais e operacionais

Temperatura de armazenamento

-40 °C a +80 °C

Temperatura de funcionamento nominal

-30 °C a +70 °C

Dimensões físicas (A x L x D)

188 x 84 x 77mm

Peso

300g

Elétrica e bateria

Tensão de funcionamento

9-16 V CC, 13.8 V CC tipicamente

Consumo de corrente em estado adormecido

24 mA @ 13.8 V CC

Saídas de reencaminhamento

3个 Limites SELV, 60 V CC 50 mA (42.4 V CA Máx.)

Interruptor de adulteração

12 V CC 50 mA dianteiro e traseiro

Certificações e garantia

Classe ambiental

IV

Tipo de certificação

Auto-certificado IV 5 anos

Conformidade em termos elétricos

CE

Garantia

5 anos

Códigos e opções de produtos

(English) XDH10TTAM - 9.9GHz
FPXD10TTAM1
(English) XDH10TTAM - 10.587GHz
FPXD10TTAM3
