Детектор двойной технологии с пассивным инфракрасным и микроволновым датчиками
Возможность выбора концевых резисторов
Технология «AND/OR» (И/ИЛИ)
Запатентованная технология независимых плавающих порогов для адаптации к внешним условиям (IFT)
Технология Blue Wave
Функция автоматической подстройки чувствительности и цифровая компенсация температуры
Трехцветный светодиодный индикатор
Различные варианты частот для предотвращения перекрестных микроволновых помех
Герметичная оптика
В комплект входит кронштейн с защитой от взлома
Соответствие EN50131-1

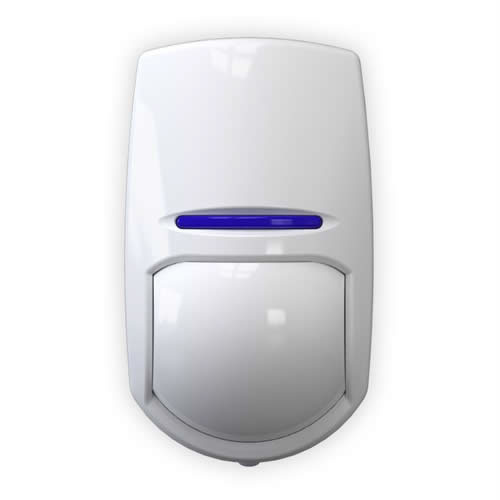

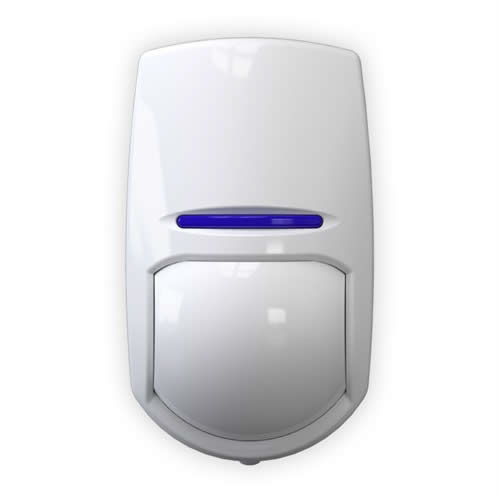

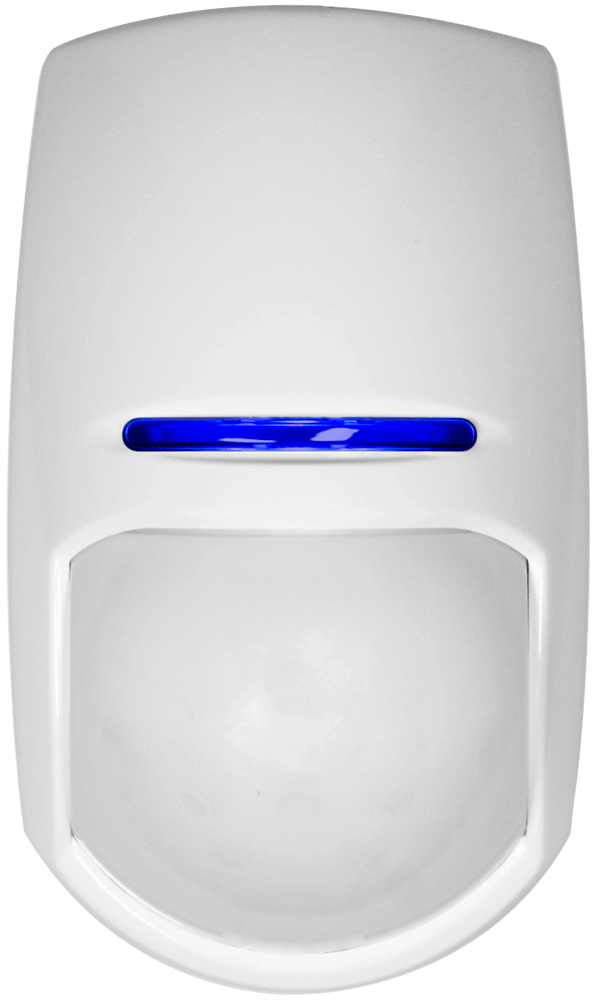

Устройство KX15DT оснащено цифровым пироэлектрическим двухэлементным микроволновым датчиком в частотном диапазоне X, оба элемента которого должны быть включены во избежание угроз срабатывания сигналов тревоги.
С помощью технологии Blue Wave (BWT) и цифровой компенсации температуры детектор будет регулировать свою чувствительность, усиливая устойчивость к ложным тревогам и помехам вокруг него.
Диапазон пространственного распознавания — 15 м. Идеально подходит для охраны жилых, а также офисных и коммерческих помещений.
Детектор оснащен тревожными резисторами с доступными значениями 6K8, 5K6, 4K7 и 1K, а также значениями защиты от взлома 5K6, 4K7, 2K2 и 1K для большинства панелей управления, доступных на рынке.
В режиме «AND» (И) устройство работает как стандартный детектор двойной технологии, когда для активации сигнала тревоги необходимы оба типа технологии. В режиме «OR» (ИЛИ) устройство запустит сигнал тревоги в случае срабатывания пассивного инфракрасного ИЛИ микроволнового датчика. Эта функция может быть полезной в тех местах, где существует угроза блокировки пассивного инфракрасного датчика.
Если в течение 5 часов не происходит активация, будет выполнена процедура самоконтроля пассивных инфракрасных и микроволновых элементов.
Эта технология еще больше увеличивает невосприимчивость детектора к инфракрасным помехам в помещении. Технология Blue Wave включает следующие основные компоненты:
Новая трехмерная оптика обеспечивает идеальную фокусировку инфракрасного сигнала в пироэлектрическом датчике. Это позволяет технологии BTW четко определять положительные и отрицательные пределы сигнала.
Система цифровой компенсации температуры регулирует чувствительность детекторов в цифровом режиме для поддержания работоспособности устройства.
Встроенное в микропроцессор производительное ПО используется для обработки информации, получаемой от пироэлектрического датчика. В результате совместного действия этих двух функций снижаются шумы от инфракрасного сигнала и улучшаются параметры нечувствительности к животным.
Чувствительность детектора будет автоматически отрегулирована в зависимости от условий окружающей среды.
Микроволновый датчик — оранжевый, пассивный инфракрасный датчик — зеленый, сигнал тревоги — синий
3 различных диапазона частот во избежание помех между установленными в одном помещении детекторами.
EN50131-2-4:2008, EN50131-1, PD6662:2017
Технология Blue Wave |
Да |
Автоматическая чувствительность |
Да |
Настройки чувствительности |
Авто или высокая |
Цифровая компенсация температуры. |
Да |
Встроенный концевой резистор |
Да |
Защита от имитации сигнала |
Передний и задний |
Отдельный светодиодный индикатор |
Микроволновое, инфракрасное излучение, сигнал тревоги |
3 микроволновых частоты для устранения помех |
Да |
Максимальный диапазон |
15 м |
Пространственный сектор обзора |
Да |
Двойная технология |
Да |
Скорость обнаружения |
0,3 – 3,0 м/с |
Угол обзора |
85 градусов |
Зоны обнаружения |
74 |
Плоскости обнаружения |
7 |
Антимаскировочная технология |
Да |
Защита пространства под детектором (нижняя зона обнаружения) |
Да |
Фильтр белого света |
6500 лк |
Защита |
Ультрафиолетовый фильтр |
Линза |
3-мерная |
Оптика |
Герметичная оптика |
Метод обнаружения |
Малошумный пироэлектрический датчик с двойным элементом и микроволновый доплеровский датчик |
Настенный |
Кронштейн в комплекте |
Потолочная |
Кронштейн в комплекте |
Оптимальная высота покрытия |
1,8 – 2,4 м |
Гарантированная высота установки |
2,4 м |
Температура хранения |
от -40 °C до +80 °C |
Гарантированная рабочая температура |
от –10 °C до +40 °C |
Номинальная рабочая температура |
от -30 °C до +60 °C |
Физические размеры (В x Ш x Г) |
117 x 69 x 50 мм |
Масса |
125 г без кронштейна |
Рабочее напряжение |
9–16 В пост.тока, станд. — 13,8 В пост. тока |
Собственный потребляемый ток |
24 мА при 12 В (мин.), 30 мА при 12 В (макс.) |
Контактное сопротивление |
< 10 Ом |
Релейные выходы |
50 мА 60 В пост. тока, 42 В перем. тока (предельная синусоидальная мощность) |
Датчик взлома |
12 В 50 мА |
Уровень безопасности |
Класс 2 |
Категория размещения |
II |
Сертификация EN |
EN50131-2-4:2008, EN50131-1, PD6662:2010 |
Тип сертификации |
IMQ |
Номер сертификата |
CA12.01175 |
Электрическое соответствие |
CE |
Гарантия |
5 года |
