Логика распознавания тройным сигналом
Анализ уровня колебаний
Тройная антимаскировочная технология
Цифровая компенсация температуры
3 диапазона микроволновых частот
Встроенный звуковой сигнал полной диагностики
Погодозащищенная герметичная оптика
Усиленный ультрафиолетовый фильтр
Диапазон пространственного распознавания — 10 м
Опциональный высокопрочный настенный кронштейн

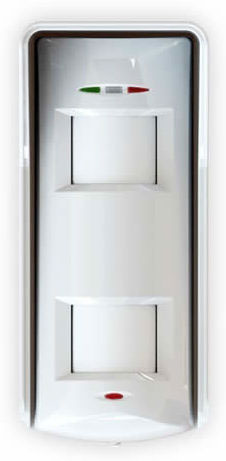

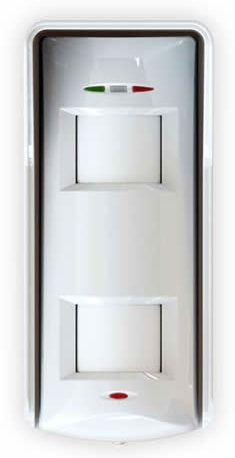

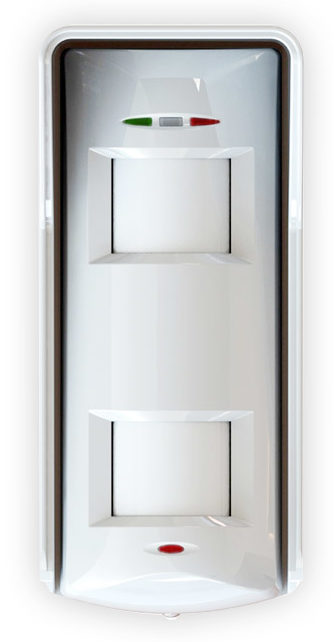

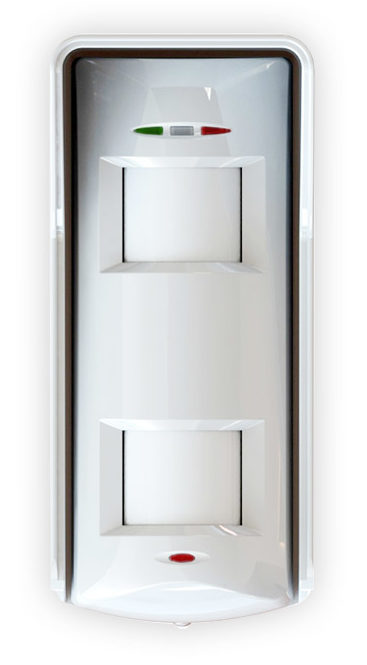

В уличном детекторе XDH10TTAM с высоким уровнем безопасности применены запатентованные технологии, такие как обработка тройного сигнала распознавания и тройная антимаскировочная защита, используемые для повышения работоспособности в суровых условиях внешней среды.
Диапазон пространственного распознавания 10 м в обеих линзах идеально подходит для работы в неблагоприятных условиях.
Диапазон работы устройства XD определяется комбинацией диапазонов трех используемых технологий обнаружения — два пассивных инфракрасных датчика и один микроволновый детектор. При работе вне помещений наилучшим диапазоном системы тройного обнаружения является расстояние от 10 до 13 м в зависимости от линзы, установленной на пассивных инфракрасных детекторах.
Установка на высоте 2,4 м (диапазон линзы — 5 и 10 м): Детектор, установленный на высоте 2,4 м, обеспечивает пространственное покрытие охраняемой зоны и нечувствительность к животным массой до 10 кг. Данная конфигурация детектора с линзой размера 5 является заводским параметром по умолчанию.
Усовершенствованный фильтр предназначен для защиты от ложных сигналов тревоги в условиях ветра и колебаний растительности.
Запатентованная антимаскировочная технология Pyronix обеспечивает защиту пассивного инфракрасного и микроволнового детекторов от маскировки. Перед детектором создается антимаскировочная зона размером от 0 до 1 м. Если происходит проникновение в защищенную зону, либо работа любого из детекторов нарушается бумагой, спреем, краской, клейкой лентой, картонной коробкой и т. д., устройство XD перейдет в антимаскировочный режим с активацией соответствующего реле.
Ультрафиолетовый свет постоянно присутствует в окружающей среде и в особо большом количестве на больших высотах и на морском побережье. Сильное воздействие такого излучения снижает работоспособность пассивных инфракрасных линз и может полностью ослеплять их. Для противодействия этому линзы устройств XD покрываются усиленным ультрафиолетовым фильтром и производятся в соответствии с высочайшими стандартами.

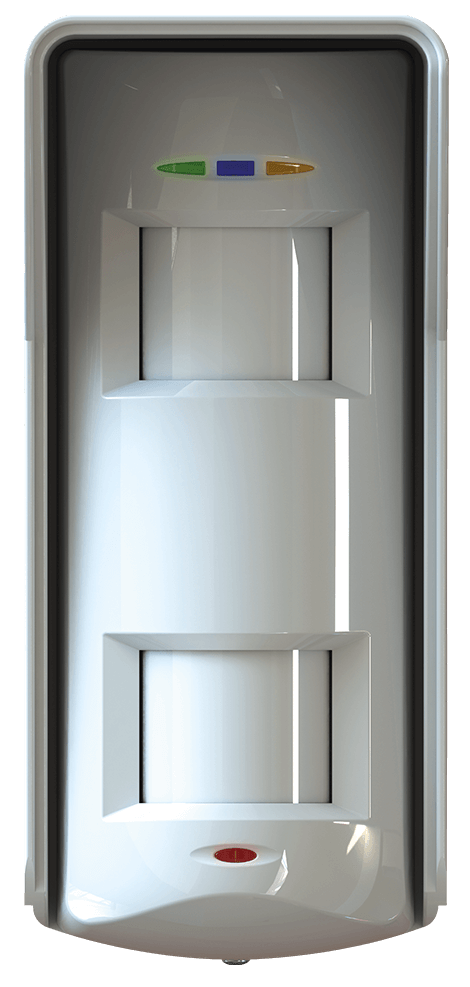

Устройство XD работает в трех различных диапазонах частот. Каждый из них обозначается разным цветом. Эта функция позволяет установить несколько датчиков в непосредственной близости друг от друга, не создавая угрозы радиопомех.
Устройство XD оснащено встроенным звуковым сигналом, чтобы установщик мог быстро выполнить полную диагностику в ходе установки. Этот сигнал также обеспечивает звуковую индикацию присутствия в охраняемой зоне. Для индикации срабатывания тревоги в ходе установки подается звуковой сигнал (при необходимости эту функцию можно отключить).

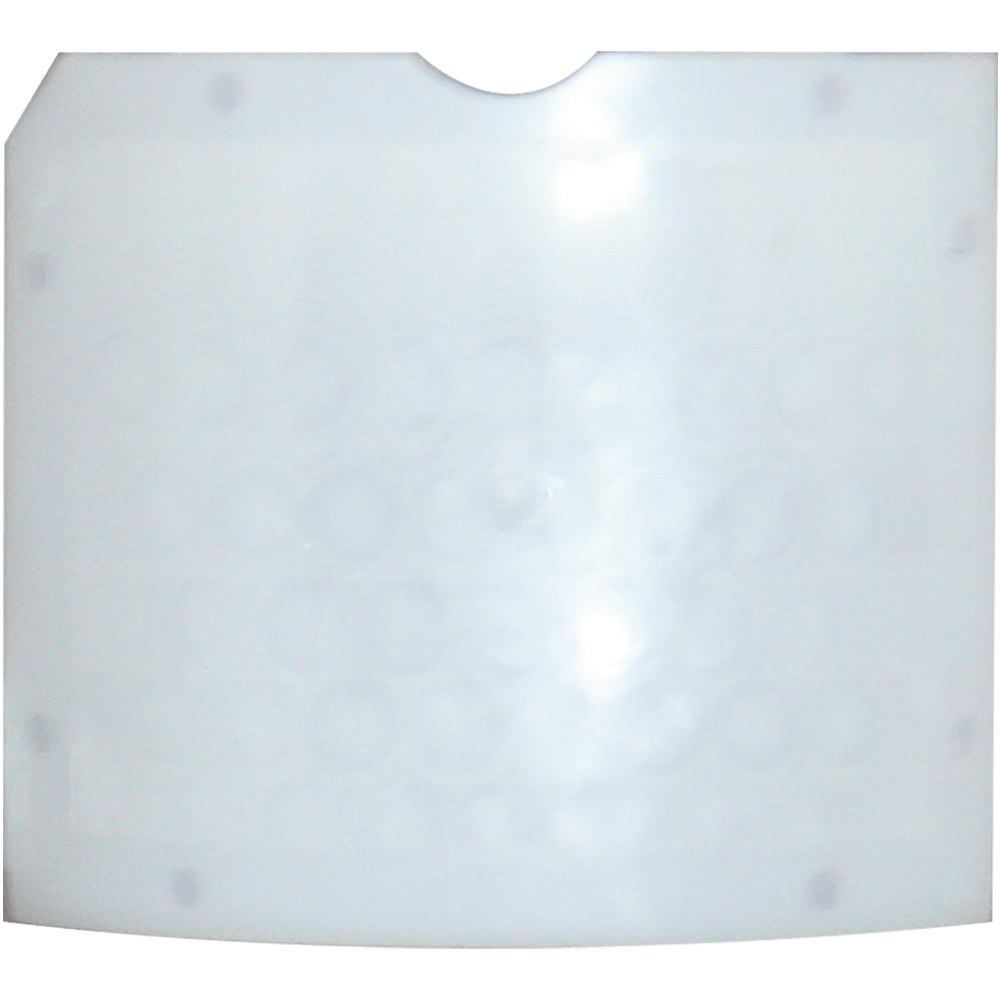

Патрон линзы обеспечивает прочность ее крепления и создает устойчивую климатическую камеру между линзой и пассивным инфракрасным датчиком. Резиновое уплотнение линзы и прокладка из пеноматериала для пассивного инфракрасного датчика обеспечивают дополнительную защиту от всевозможного воздействия внешних условий и влажности. Кроме того, герметичная камера пассивного инфракрасного датчика защищает его от поражения насекомыми и движения внутренних потоков воздуха.

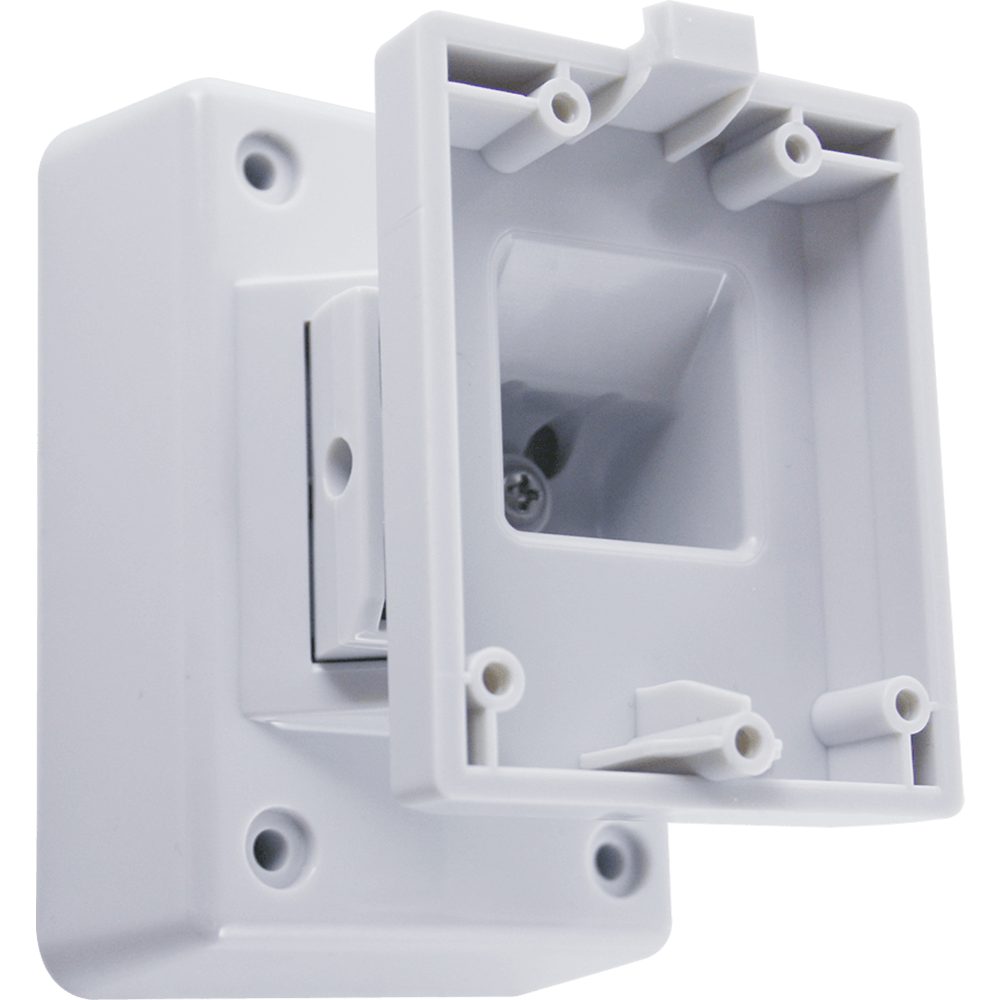

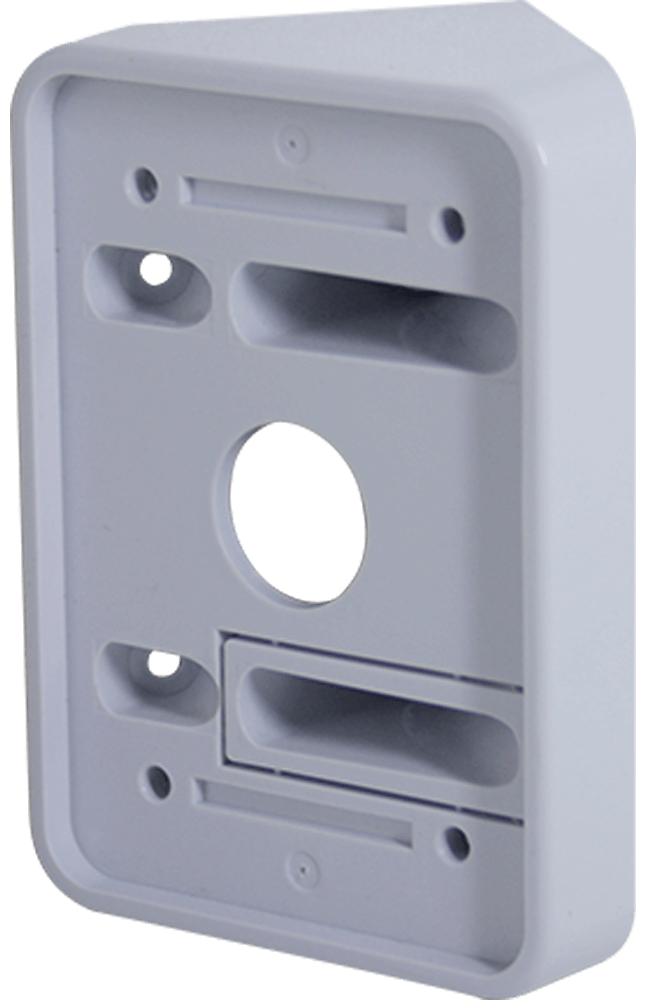

Опциональный высокопрочный кронштейн с защитой от взлома и возможностью проброса кабеля упрощает установку и усиливает защиту, так как провода скрыты внутри самого кронштейна. Кронштейн поворачивается на 45 градусов влево и вправо, что обеспечивает полное покрытие сектора до 90 градусов при установке двух детекторов рядом друг с другом. Если по какой-либо причине провода невозможно спрятать внутрь кронштейна, для защиты кабеля можно установить кабельный желоб.
Детектор XD в цифровом режиме отрегулирует свою работу для сохранения диапазона обнаружения в условиях высокой температуры и влажности, если температура внешней среды приближается к внешней температуре человеческого тела (прибл. 37 °C).
Обнаружение присутствия человека основано на усовершенствованном анализе последовательности срабатывания микроволнового датчика движения и двух независимых цифровых пассивных ИК-датчиков. Для создания состояния тревоги все три датчика должны сработать одновременно в заданный временной промежуток. Использование технологии распознавания тройным сигналом повышает нечувствительность детекторов к внешним помехам.
Автоматическая чувствительность |
Да |
Цифровая компенсация температуры. |
Да |
Встроенный концевой резистор |
Да |
Защита от имитации сигнала |
Передний и задний |
Встроенный звуковой сигнал полной диагностики |
Да |
Отдельный светодиодный индикатор |
Микроволновое излучение, инфракрасное излучение, сигнал тревоги |
3 микроволновых частоты для устранения помех |
Да |
Технология независимых плавающих порогов для адаптации к внешним условиям (IFT) |
Да |
Анализ уровня колебаний |
Да |
Регулировка чувствительности |
Авто или высокая |
Максимальный диапазон |
10 м (13 м с линзой контроля штор) |
Пространственный сектор обзора |
Да |
Контроль штор |
Опционально |
Макс. масса домашнего животного |
10 кг |
Тройная технология |
2 инфракрасных и 1 микроволновый датчик |
Скорость обнаружения |
0,25 – 2,5 м/с |
Угол обзора |
90 градусов (142 градуса с линзой контроля штор) |
Зоны обнаружения |
78 (24 с линзой контроля штор) |
Плоскости обнаружения |
5 (1 с линзой контроля штор) |
Регулируемая антимаскировка (защита от брызг) |
Да |
Защита |
Ультрафиолетовый фильтр |
Линза |
2 пространственных линзы размера 5 (с компенсацией ультрафиолетового излучения) |
Оптика |
Герметичная оптика |
Метод обнаружения |
2 малошумных пассивных инфракрасных датчика с двойным элементом и микроволновый доплеровский датчик |
Настенный |

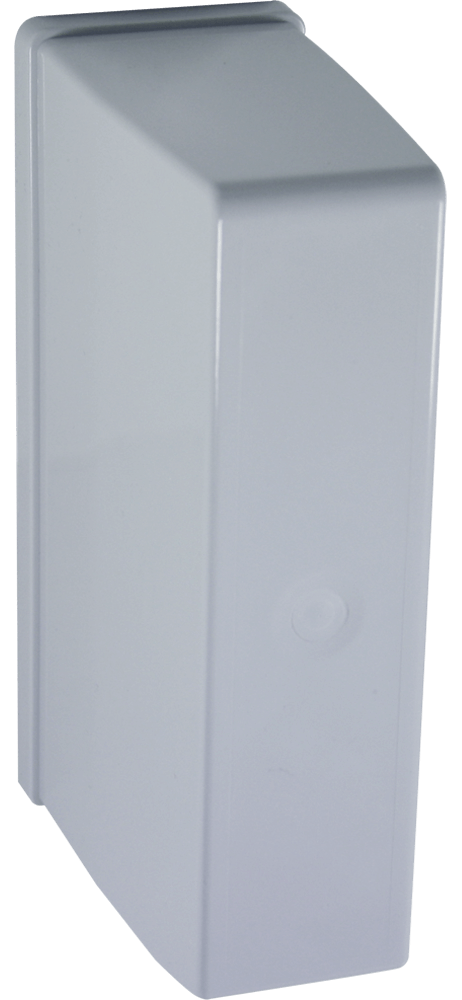

Да. Дополнительный настенный или неподвижный кронштейн приобретается отдельно. |
Оптимальная высота покрытия |
2.4m |
Гарантированная высота установки |
2.4m |
Температура хранения |
от -40 °C до +80 °C |
Номинальная рабочая температура |
от -30 °C до +70 °C |
Физические размеры (В x Ш x Г) |
188 x 84 x 77 мм |
Масса |
300 г |
Рабочее напряжение |
9–16 В пост. тока, станд. — 13,8 В пост. тока |
Собственный потребляемый ток |
24 мА при 13,8 В пост. тока |
Релейные выходы |
3 предела безопасного сверхнизкого напряжения, 60 В пост. тока, 50 мА (макс. — 42,4 В перем. тока) |
Датчик взлома |
12 В пост. тока 50 мА спереди и сзади |
Категория размещения |
IV |
Тип сертификации |
Самостоятельная сертификация |
Электрическое соответствие |
CE |
Гарантия |
5 года |
