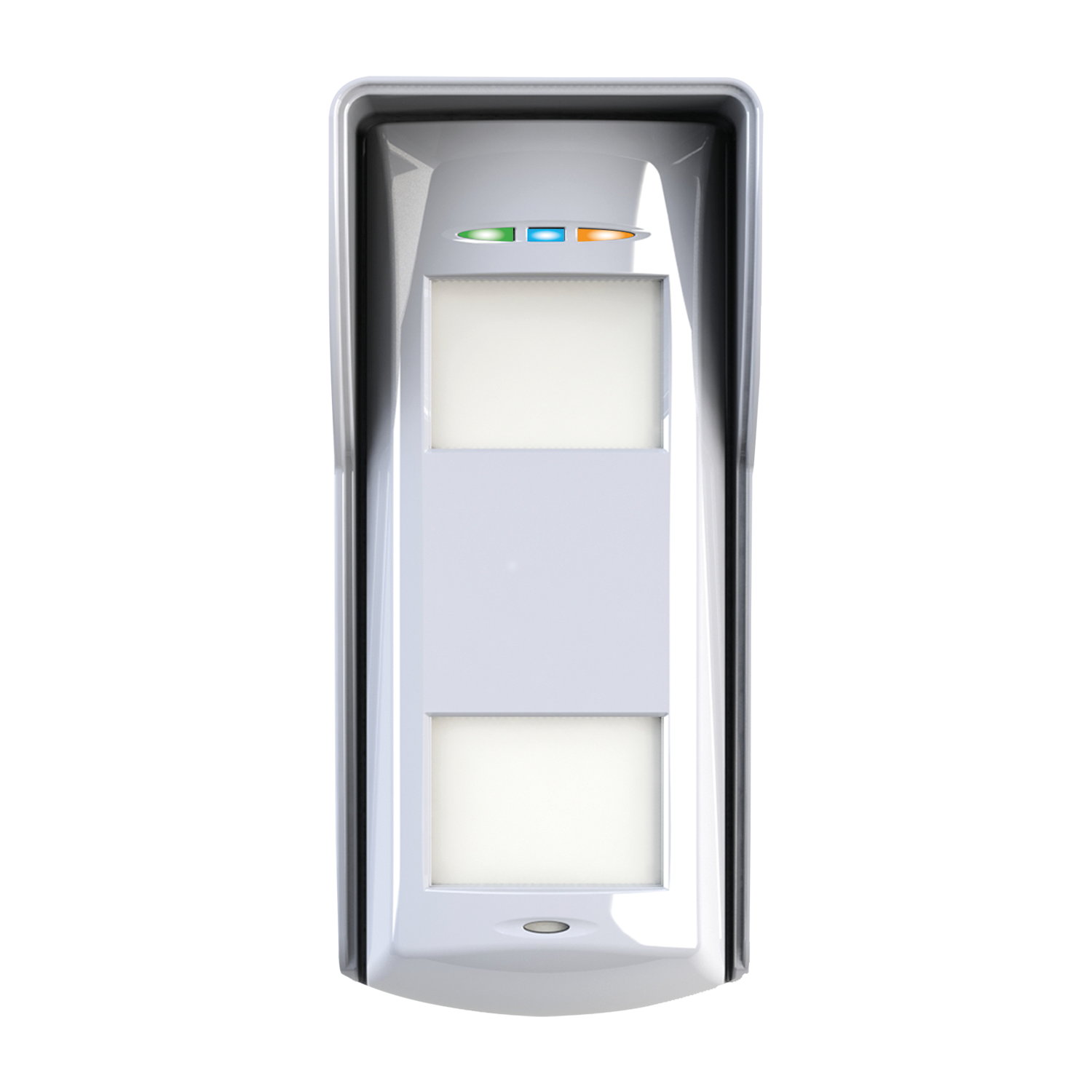

XDL12TT-WE

Особенности продукта
  • Диапазон распознавания 12 м

  • Пространственный сектор обзора — 90 °

  • Логика распознавания тройным сигналом

  • Регулируемый диапазон работы пассивного инфракрасного / микроволнового датчика

  • Бифокальная система с функцией нечувствительности к домашним животным (до 35 кг)

  • Двусторонняя беспроводная связь на расстоянии до 1,6 км

  • Анализ уровня колебаний

  • Технология Blue Wave (BWT)

  • Прочная конструкция с уровнем защиты IP55

  • Широкие возможности установки и удобство настройки

Известная технология, новое решение для уличных устройств

Первый беспроводной внешний пространственный детектор низкого монтажа в линейке устройств Pyronix. Новое устройство XDL12TT-WE оснащено функцией отправки сигнала на большие расстояния, удостоенной многих наград технологией двусторонней беспроводной связи, повышенной устойчивостью к ложным тревогам, технологией двойного распознавания с нечувствительностью к животным, а также множеством функций, обеспечивающих быстроту и простоту его установки. Обладая сектором обзора в 90 ° (с установкой на высоте от 1 до 1,5 м), новый детектор XDL12TT-WE обеспечивает диапазон распознавания до 12 м.

Технология безопасной двусторонней беспроводной связи

Эта удостоенная многих наград технология обеспечивает удобство установки и высокий уровень защиты, полный контроль и максимальную надежность благодаря защите от помех и 128-битному шифрованию по протоколу беспроводной связи, а также защиту передаваемых системой сигналов и предотвращение перехвата кода. Каждое двустороннее беспроводное изделие Pyronix является одновременно передающим и принимающим устройством, обеспечивая удобство монтажа.

Отправка сигнала на расстояние до 1,6 км

Высокочувствительное приемное устройство может принимать беспроводной сигнал с расстояния до 1,6 км на открытом пространстве без необходимости в дополнительных передающих устройствах, что снижает стоимость установки. Высокочувствительная антенна устройства XDL12TT-WE обеспечивает максимально возможный уровень передаваемых и принимаемых сигналов. Использование гауссовской модуляции частот (GFM) для распределения сигнала с одновременным снижением помех и гармонических колебаний позволяет устройству XDL12TT-WE отвечать строгим европейским стандартам, нормам ETSI и прочим международным стандартам.

Логика распознавания тройным сигналом

Включающая два независимых пассивных ИК-датчика и один микроволновый датчик в одном корпусе тройная технология устройства XDL12TT-WE обеспечивает совершенную защиту вне помещения. Устройство XDL12TT-WE использует логику распознавания тройным сигналом вместе с тройной технологией: для подачи сигнала тревоги о присутствии нарушителя все три датчика должны сработать в установленной последовательности в течение короткого промежутка времени.

Протоколы, увеличивающие срок работы батареи

Мгновенное двустороннее управление устройством (ITDC) с помощью технологии двусторонней беспроводной связи Enforcer в устройстве XDL12TT-WE позволяет мгновенно активировать устройства или переводить их в спящий режим при включении или выключении системы. То есть в момент включения системы устройство XDL12TT-WE мгновенно активируется и остается включенным без запуска таймеров сна в отличие от других доступных на рынке устройств. При выключении системы детектор переходит в спящий режим. Данная настройка обеспечивает повышенный уровень защиты и увеличенный срок работы батареи.

Бифокальная система с функцией нечувствительности к домашним животным

Два пассивных инфракрасных датчика устройства XDL12TT-WE имеют выделенные пространственные секторы обзора. Верхний пассивный инфракрасный датчик направлен вперед и вверх, а нижний — вперед и вниз. Секторы обзора датчиков не пересекаются в горизонтальной плоскости между ними. Установка пассивных инфракрасных датчиков с непересекающимися секторами обзора с использованием логики распознавания тремя сигналами обеспечивает последовательное распознавание высокого уровня защиты и увеличивает нечувствительность устройства к домашним животным.

Защита от погодных условий уровня IP55

Погодозащищенное устройство XDL12TT-WE с уровнем защиты IP55 надежно работает в любых погодных условиях благодаря всенаправленной защите от пыли, сильного дождя, снега и струй воды. Резиновое уплотнение линзы и прокладка из пеноматериала для детектора создают герметичную среду, которая защищает устройство XDL12TT-WE от воздействия погодных условий и влажности.

Анализ уровня колебаний

Усовершенствованный фильтр предназначен для защиты от ложных сигналов тревоги в условиях ветра и колебаний растительности. С помощью анализа уровня колебаний устройство XDL12TT-WE поддерживает оптимальный уровень защиты, так как цифровой фильтр позволяет отличать колебания деревьев и растений от движений нарушителя.

Технология Blue Wave (BWT)

«Благодаря усовершенствованной процедуре обработки цифровых сигналов и прецизионной оптике данная технология защищает устройство XDL12TT-WE от ложных сигналов тревоги и повышают устойчивость к помехам, адаптируя его работу к окружающим условиям:

Цифровая компенсация температуры
Автоматическая настройка чувствительности
Технология независимых плавающих порогов для адаптации к внешним условиям (IFT)»

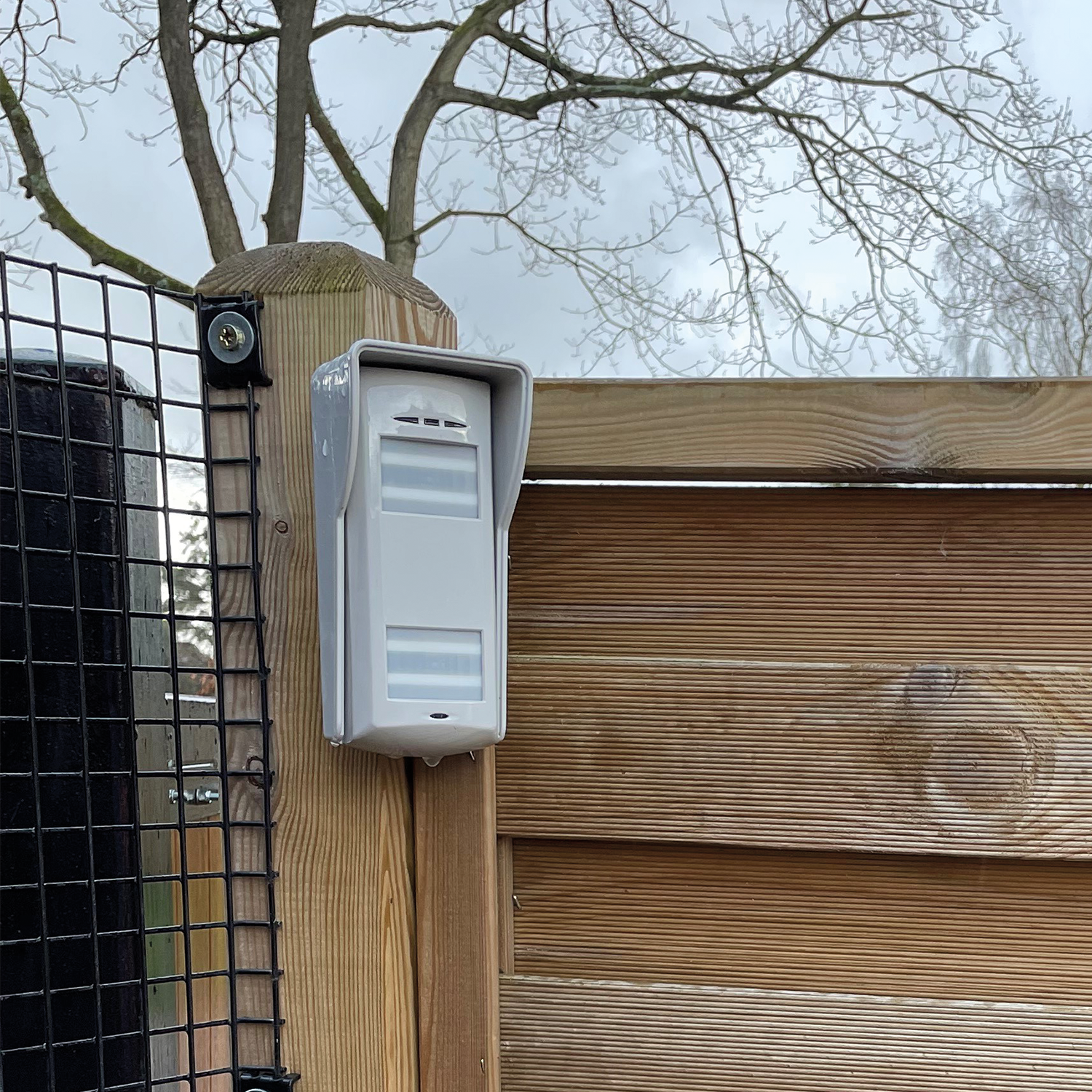

Универсальные варианты установки

Устройство XDL12TT-WE может устанавливаться несколькими способами, чтобы можно было размещать оборудование под идеальным углом и с необходимым сектором обзора. Доступны детекторы, работающие в трех различных диапазонах частот. Это помогает устранить перекрестные помехи, возникающие при установке двух или более детекторов, работающих в одном диапазоне частоты, в непосредственной близости друг от друга. Это обеспечивает стабильность работы устройства XD и дает возможность закреплять его на неподвижном кронштейне, что позволяет установить два детектора XDL12TT-WE задней частью друг к другу, которые создадут сектор обзора в 180 ° с диапазоном 12 м.

Прочная конструкция

Все функции устройства XDL12TT-WE разработаны для его максимальной надежности. Прочный корпус, изготовленный из поликарбонатного пластика, защищает электронные элементы от воздействия неблагоприятных условий и попыток взлома. Также корпус обработан стабилизирующим составом, который предотвращает постепенное обесцвечивание материала и сохраняет первозданный вид устройства.

Адаптируемое покрытие

Устройство XDL12TT-WE может обеспечивать пространственное обнаружение или контроль штор в зависимости от типа охраняемой зоны. Для настройки необходимой зоны обнаружения в любую из линз можно установить вкладыши для ограничения сектора обзора. Эта функция особенно полезна в помещениях, близко расположенных к оживленным дорогам или тротуарам, проездам или гаражам, где внешние помехи могут приводить к ложным сигналам тревоги.

Простота установки

Устройство XDL12TT-WE разработано для обеспечения полноценной защиты и максимального удобства установки:

Звуковой сигнал полной диагностики
Светодиодная индикация состояния
Регулируемый диапазон микроволнового датчика
Регулируемый диапазон пассивного инфракрасного датчика
Двухрядные переключатели
Обучение в одно нажатие
Индикаторы уровня сигнала (SSI)

(English)
Related products & accessories

(English) Detectors technical characteristics

Технология двусторонней беспроводной связи

Да

Технология Blue Wave

Да

Пироэлектрический датчик с двойным элементом

Да

Защита от имитации сигнала

Передний, задний и внешний датчики защиты от взлома

Встроенный звуковой сигнал полной диагностики

Да

Отдельный светодиодный индикатор

Верх: Микроволновый датчик, пассивный инфракрасный датчик 1, сигнал тревоги  Нижний: Пассивный инфракрасный датчик 2

Индикаторы уровня сигнала (SSI)

Да

Анализ уровня колебаний

Да

Защита от погодных условий

Уровень защиты IP55

Регулировка чувствительности

Высокий или низкий уровень

Корпус

Уровень защиты IP55

(English) Detectors technical characteristics

Максимальный диапазон

12 метров

Пространственный сектор обзора

Сектор обзора — 90°

Двойная технология

Да

Макс. масса домашнего животного

до 35 кг 1–1,5 м (высота установки детектора)

Тройная технология

Да

Скорость обнаружения

0,25 – 2,5 м/с

Зоны обнаружения

22 (11 верхних, 11 нижних)

Плоскости обнаружения

2

Фильтр белого света

Да

Линза

Компенсация ультрафиолетового излучения

Оптика

Бифокальная герметичная оптическая система

Метод обнаружения

Логика распознавания тройным сигналом

Датчик

Цифровой пассивный инфракрасный датчик с двойным элементом

Монтаж

Настенный

Опциональные кронштейны:  XD-FIXEDBRACKET  XD-WALLBRACKET  XD-45D-ADAPTER

Оптимальная высота покрытия

1,2 метров

Климатические и рабочие характеристики

Температура хранения

от -40°C до 80°C

Гарантированная рабочая температура

от -30°C до 70°C

Физические размеры (В x Ш x Г)

188 x 77 x 84 мм (7,4" x 3" x 3,4")

Масса

0,3 кг

Электропитание и батарея

Тип батареи

2 литиевых батарейных блока 3 В 4700 мА·ч (BATT-ES1)

Срок службы батареи

До 3 лет

Емкость батареи

4700 мА·ч

Сертификация и гарантия

(English) Security Grade

(English) Grade 2

Категория размещения

IV

(English) Warranty

(English) 2 years

(English) EN Certificate

(English) PD6662:2017

Коды продуктов и опции

(English) XDL12TT-WE 9.9GHz
(English) XDL12TT1-WE
SAP: 361301266
(English) XDL12TT-WE 10.525GHz
(English) XDL12TT2-WE
SAP: 361301265
(English) XDL12TT-WE 10.587GHz
(English) XDL12TT3-WE
SAP: 361301264
