PCX-ROX 16R PSU

Cechy produktu
  • 16 wyjść przekaźników (zwiernych lub rozwiernych)

  • Wskaźniki LED dla każdego wyjścia

  • Bezpośrednie połączenie przewodowe z magistralą RS-485

  • Inteligentny moduł zasilania

  • Zgodność z normą EN50131-1

16 wyjść przekaźników (zwiernych lub rozwiernych)

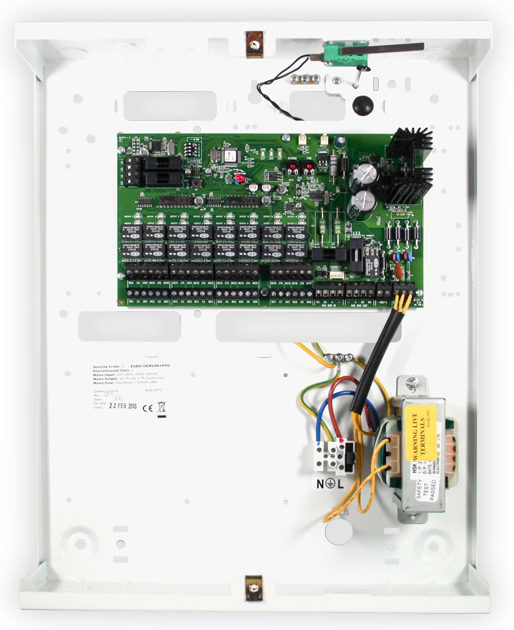

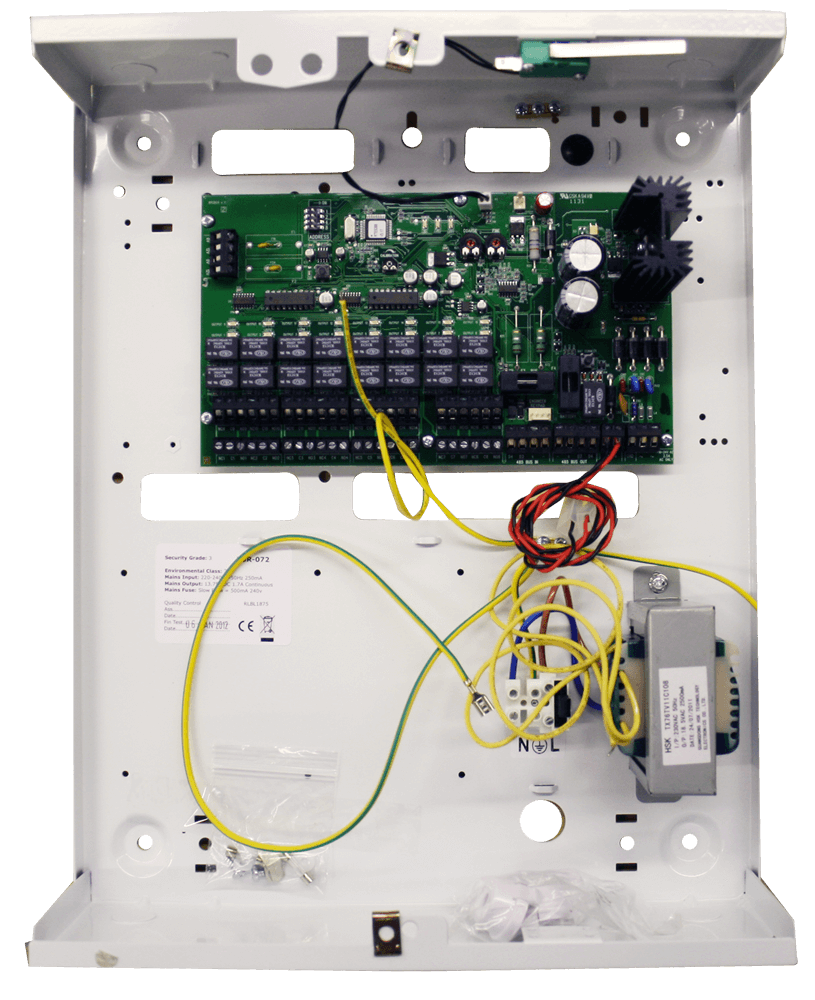

Ekspander 16R+PSU umożliwia dodanie 16 wyjść przekaźników do systemu i jest wyposażony w zintegrowany zasilacz.

Wskaźniki LED dla każdego wyjścia

Wskaźnik LED obok przekaźnika sygnalizuje uaktywnienie przekaźnika do celów testowych.

Inteligentny moduł zasilania

Gdy moduł wyjściowy jest podłączony do inteligentnego modułu zasilania, wszystkie połączenia automatycznie pobierają prąd z tego zasilacza i kontrolują zasilanie przy użyciu funkcji diagnostyki systemu.

EN 50131–1:2006+A1:2009 | EN 50131–3:2009 | EN50131–6:2008 | PD6662:2010



Specyfikacje techniczne ekspanderów wejść i wyjść

Metalowa obudowa

Tak

Zabezpieczenie antysabotażowe

Tak

Wejścia i wyjścia

Wyjścia przekaźników

16

Cechy środowiskowe i operacyjne

Certyfikowana temperatura pracy

Od –10°C do +50°C

Nominalna temperatura pracy

Od –10°C do +50°C

Wymiary (W x S x G)

390 x 305 x 100mm

Masa

4,8 kg z baterią

Wyposażenie elektryczne i baterie

Zintegrowany zasilacz

2,5A

Pojemność baterii

700 mA (od 8 A do 17 A)

Zabezpieczenia baterii

Zabezpieczenie przed odwrotnym podłączeniem biegunów

Sygnalizacja niskiego napięcia baterii

Odcięcie baterii przy niskim napięciu 10,5 V

Wbudowana ładowarka baterii

800 mA, tryb ciągły, napięcie znamionowe 13,68 V (ograniczenie prądu zwarcia)

Czas ponownego ładowania

< 24 godziny

Zasilanie z sieci elektrycznej

230 V (220–240 V) AC, maks. 250 mA

Napięcie robocze

11–15 V DC

Ograniczenie natężenia prądu

400mA

Certyfikaty i gwarancja

Stopień bezpieczeństwa

Stopień 3

Klasa środowiskowa

II

Typ certyfikatu

IMQ

Numer certyfikatu

CA12.01432

Zgodność elektryczna

CE

Gwarancja

2 lata

Kody i opcje produktów

(English) PCX-16R+PSU
(English) FPPCX-16R+PSU
