PCX-RIX8+PSU

Особенности продукта
  • (English) RS485 Expander

  • Расширяющее устройство для 8 двухполюсных или двойных концевых контактов + тройных концевых контактов

  • Доступно 4 транзисторных выхода

  • Встроенный источник питания 2,5 А

  • Соответствие EN50131-1

Повысьте потенциал своей системы

Устройство PCX-RIX8+PSU позволяет установить в охранную систему дополнительные 8 входных контактов и работает от встроенного интеллектуального источника питания. Независимо от требований установки можно добавить 8 проводных устройств к панелям управления EURO для беспрепятственной адаптации системы к существующим требованиям.

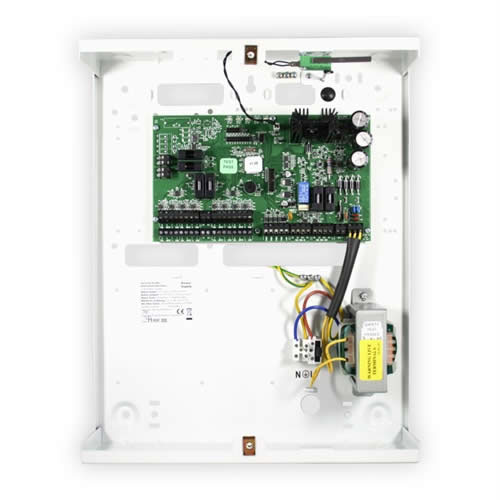

Прочный металлический корпус

Устройство поставляется в металлическом корпусе с передней и задней защитой от взлома, что обеспечивает полное спокойствие и чувство безопасности.

Опции проводки

Для расширителя PCX-RIX8+PSU с двухполюсными и двойными концевыми контактами подходит вариант проводки для каждого из 8 входных контактов. ТАКЖЕ ПОДДЕРЖИВАЮТСЯ ТРОЙНЫЕ КОНЦЕВЫЕ КОНТАКТЫ.

Параметры резистора

В случае двухполюсной проводки необходимо установить панель управления в режим 4K7/2K2 (резистор 4K7 для сигнала тревоги и резистор 2K2 для сигнала о взломе).

(English) Input and output expanders technical characteristics

Металлический корпус

Да

Защита от имитации сигнала

Да

Встроенный повторитель RS485 для расширения диапазона шины данных

Да

Входные и выходные контакты

Проводные входные концевые контакты

8

Проводные двухполюсные входные контакты

8

Общее число входных контактов

8

Выходные контакты на плате

4

Климатические и рабочие характеристики

Гарантированная рабочая температура

от -10 до +40 °C

Номинальная рабочая температура

от -10 до +40 °C

Физические размеры (В x Ш x Г)

390mm x 310mm x 80mm

Масса

1062g

Электропитание и батарея

Встроенный источник питания

2A

Емкость батареи

700 мА (от 8 А до 17 А)

Защита батарейного питания

Защита от обратной полярности

Защита от низкого заряда батареи

Отключение при напряжении ниже 10,5 В

Встроенное зарядное устройство для батареи

800 мА в непрерывном режиме, номин. — 13,68 В (прогрессирующее ограничение тока)

Время подзарядки

<24 часов

Источник электропитания

230 В (220–240 В) перем. тока макс. 250 мА

Рабочее напряжение

11–15 В пост. тока

Ограничение тока

400mA

Сертификация и гарантия

Уровень безопасности

Класс 3

Категория размещения

II

Сертификация EN

EN50131-3:2009 | EN50131-1:2006+A1:2009 | PD6662:2010

Тип сертификации

PCX: IMQ EURO: Самостоятельная сертификация

Номер сертификата

CA12.01431

Электрическое соответствие

CE

Гарантия

2 года

Коды продуктов и опции

PCX-RIX8+PSU Input Expansion Module with PSU
FPPCX-RIX8+PSU
