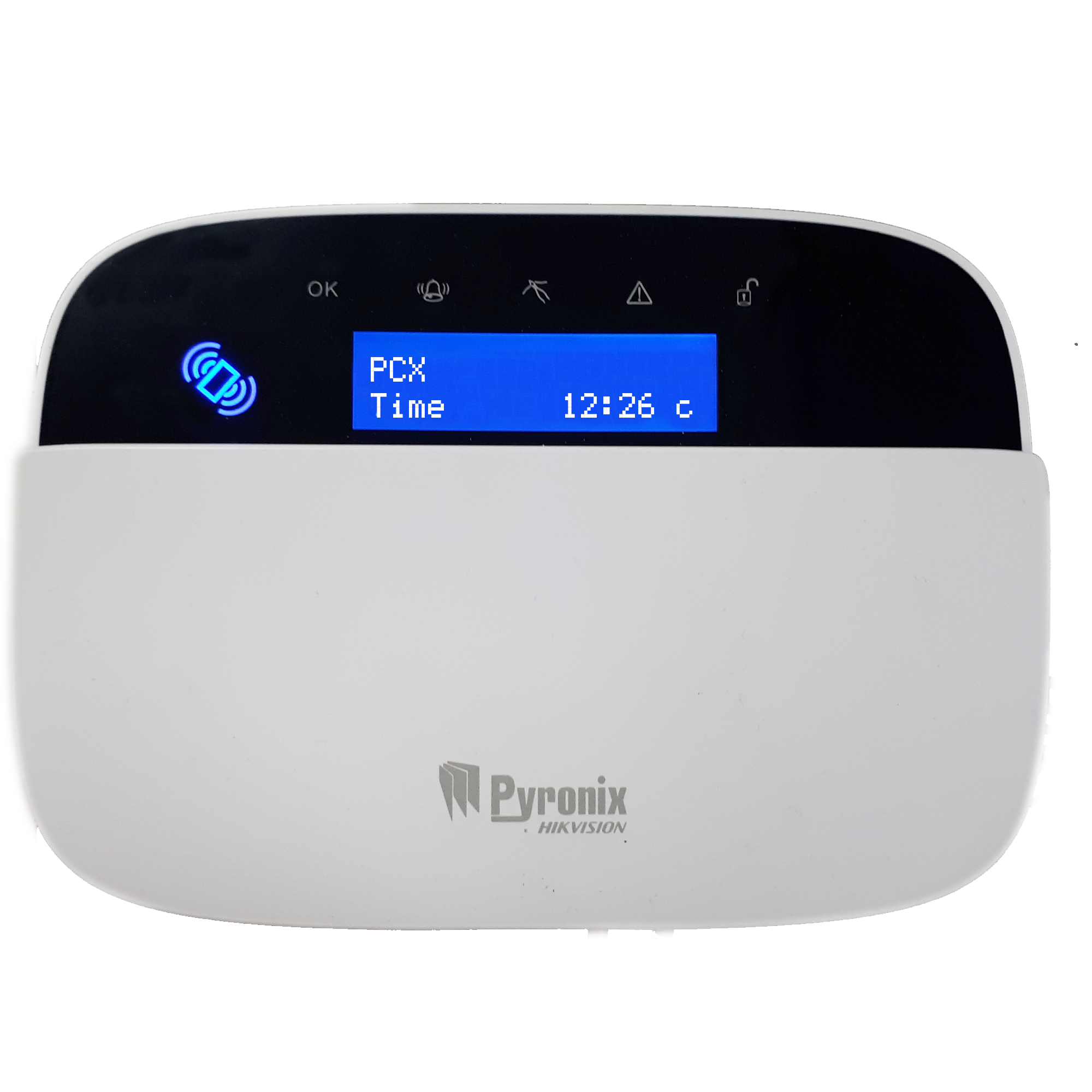

Кнопочная панель с ЖК-экраном серии PCX
Особенности продукта
-
Стильная кнопочная панель для поверхностного монтажа
-
Быстрое и удобное включение/выключение системы безопасности с помощью встроенного считывающего устройства для бесконтактных бирок
-
Светодиодная индикация сигналов опасности и тревоги, касания, неисправности и отключения
-
Дополнительные два входных и один выходной контакты на плате
-
Встроенный пьезоэлектрический звонок
-
Регулировка громкости нажатия клавиш
-
Соответствие EN50131-1
Светодиодная индикация
Понятная светодиодная индикация состояния системы, включая готовность, сигнал тревоги, касание, неисправность и отключение.
Укладка кабелей
Задняя пластиковая панель оснащена каналами для укладки кабелей, чтобы они не мешали размещению внутренних компонентов кнопочной панели.
Дополнительные контакты
Непосредственно к кнопочной панели можно подключать дополнительные два входных и один выходной контакты.

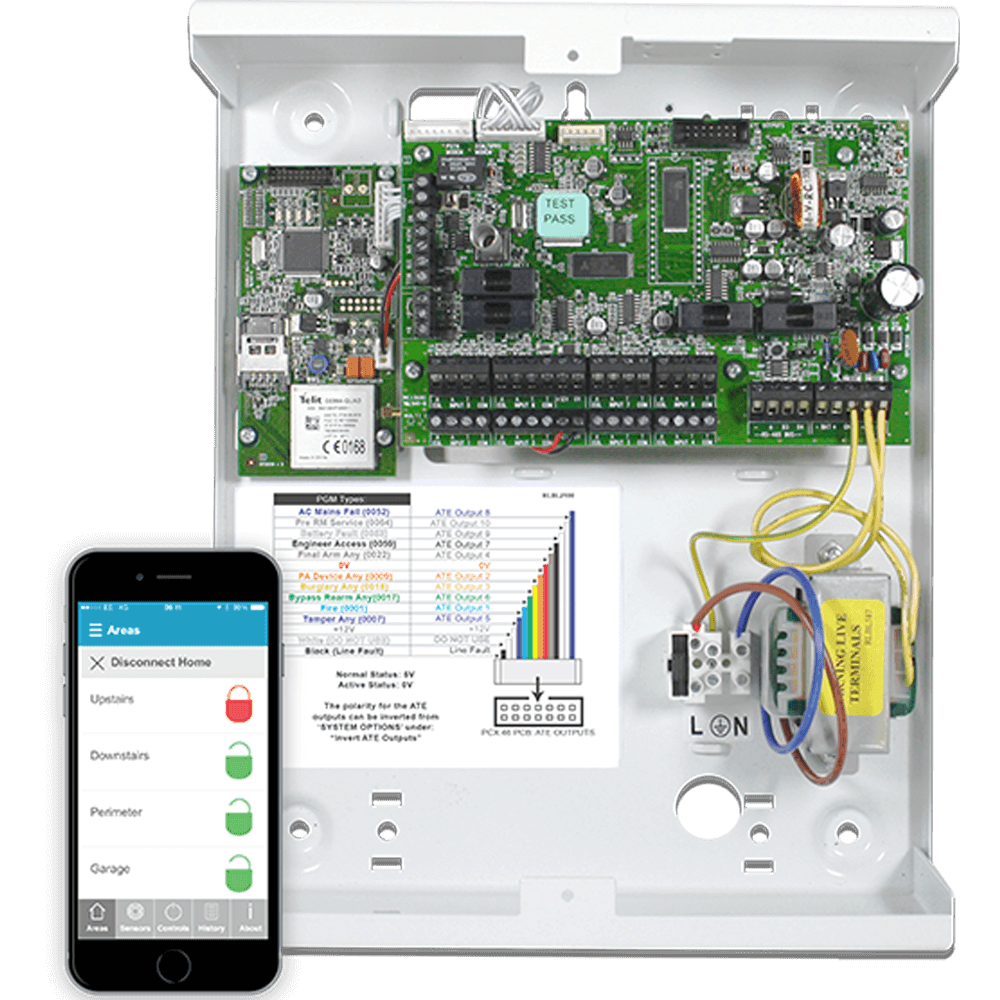

Панели управления
Приемно-контрольные приборы
Технические характеристики установочного устройства
Кнопочная ЖК-панель с пиктографическим дисплеем |
Да |
Встроенное бесконтактное считывающее устройство |
Да |
Дисплей состояния системы |
Да |
Звуковые сигналы входа и выхода |
Да |
Кнопки с подсветкой |
Да |
Защита от имитации сигнала |
Передний и задний |
Монтаж
Настенный |
Да |
Утопленный |
Да, с помощью настенной коробки для утопленного монтажа |
Климатические и рабочие характеристики
Температура хранения |
от –10 °C до +40 °C |
Гарантированная рабочая температура |
от –10 °C до +40 °C |
Номинальная рабочая температура |
от –10 °C до +40 °C |
Физические размеры (В x Ш x Г) |
160 x 126 x 30 мм |
Электропитание и батарея
Рабочее напряжение |
9-15V DC |
Собственный потребляемый ток |
<50mA |
(English) Resistance (wired inputs)
Нормальный |
от 1k4 до 2k9 |
Проникновение |
от 1k4 до 2k9 |
Имитация сигнала |
< 1k4 или > 22k |
Неисправность |
от 8k до 11k3 |
Маскирование |
(6k8): от 11k6 до 22k |
Сертификация и гарантия
Уровень безопасности |
Класс 3 |
Категория размещения |
II |
Сертификация EN |
SG3 ECII EN50131-3:2009 EN50131-1:2006+A1:2009 PD 6662: 2010 + IA: 2015 |
Электрическое соответствие |
CE |
Гарантия |
2 года |
Коды продуктов и опции
(English) PCX Keypad
(English) PCX-LCDP-W
SAP: 361300122
